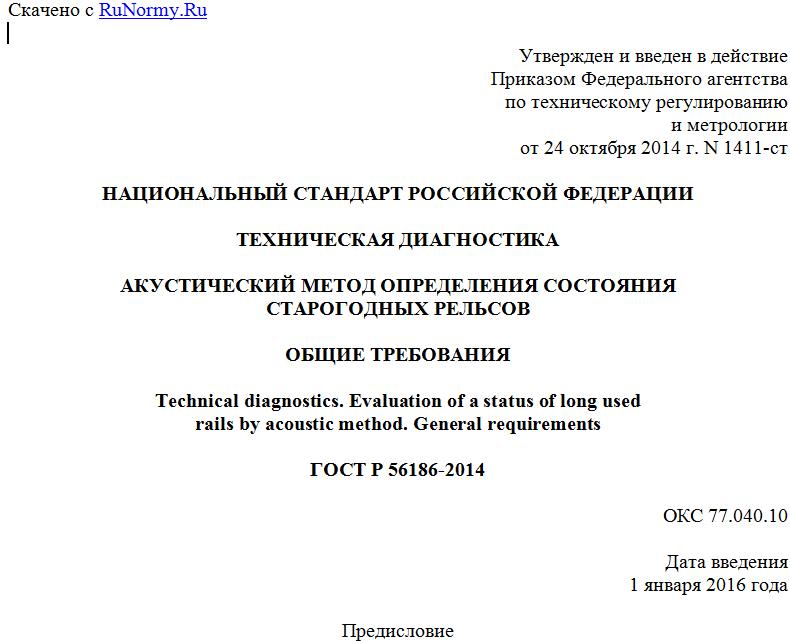

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 24 октября 2014 г. N 1411-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКАЯ ДИАГНОСТИКА
АКУСТИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ СОСТОЯНИЯ
СТАРОГОДНЫХ РЕЛЬСОВ
ОБЩИЕ ТРЕБОВАНИЯ
Technical diagnostics. Evaluation of a status of long used
rails by acoustic method. General requirements
ГОСТ Р 56186-2014
ОКС 77.040.10
Дата введения
1 января 2016 года
Предисловие
1. Разработан Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД"), Закрытым акционерным обществом "Специальное конструкторское бюро "Инфотранс" (ЗАО "СКБ "Инфотранс").
2. Внесен Техническим комитетом по стандартизации ТК 132 "Техническая диагностика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2014 г. N 1411-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Приоритетным направлением развития железнодорожного транспорта Российской Федерации является разработка и внедрение ресурсосберегающих технологий, обеспечивающих его эффективность и повышение рентабельности.
Одним из решений этой задачи является вторичное эффективное использование старогодных рельсов, снимаемых при ремонте и обновлении пути.
Изучение технических возможностей существующих методов и средств неразрушающего контроля старогодных рельсов показывает, что большинство имеющихся в них дефектов из-за малой площади их поверхности и неблагоприятного расположения находится вне чувствительности стандартных магнитного и ультразвукового методов контроля, т.к. площадь надежно выявляемого трещиноподобного дефекта обычно не менее 12% - 15% площади поперечного сечения головки рельса, а его оптимальное местоположение должно быть в середине головки рельса.
В целях более полного вторичного использования рельсов необходимо разработать метод и средства контроля, которые позволили бы выявлять указанные трещины на ранней стадии их развития, а также определять с достаточной точностью их глубину залегания. Для принятия своевременного решения о возможности вторичного использования рельсов необходимо контролировать развитие трещин и определять допустимую глубину их залегания.
Такую возможность может предоставить современный метод физической акустики, основанный на надежно установленных зависимостях скорости распространения упругих волн в материале рельсов с его структурной поврежденностью на стадиях до появления макротрещин [1] - [3].
Настоящий стандарт разработан с целью обеспечения методической основы применения акустического метода определения состояния материала длительно эксплуатирующихся (старогодных) рельсов с целью оперативного принятия решения о возможности их дальнейшей эксплуатации, ремонта или необходимости утилизации.
1. Область применения
Настоящий стандарт распространяется на акустический метод определения состояния материала старогодных рельсов типов Р50, Р65 и Р75 по ГОСТ Р 51685.
Настоящий стандарт устанавливает основные требования к порядку определения технического состояния материала старогодных рельсов с использованием поверхностных акустических волн Рэлея, распространяющихся вдоль поверхности катания рельсов.
Устанавливаемый настоящим стандартом метод может быть применен как при лабораторных исследованиях, так и в стендовых условиях контроля состояния материала старогодных рельсов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51685-2000 Рельсы железнодорожные. Общие технические условия
ГОСТ 12.1.001-89 Система стандартов безопасности труда. Ультразвук. Общие требования безопасности
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.038-82 Система стандартов безопасности труда. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.013.0-91 Система стандартов безопасности труда. Машины ручные электрические. Общие требования безопасности и методы испытаний
ГОСТ 12.3.002-75 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 32-74 Масла турбинные. Технические условия
ГОСТ 2768-84 Ацетон технический. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 6259-75 Реактивы. Глицерин. Технические условия
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ 6651-94 Термопреобразователи сопротивления. Общие технические требования и методы испытаний
ГОСТ 17299-78 Спирт этиловый технический. Технические условия
ГОСТ 18576-96 Контроль неразрушающий. Рельсы железнодорожные. Методы ультразвуковые
ГОСТ 26266-90 Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1. В настоящем стандарте применены термины по ГОСТ Р 51685 и ГОСТ 18576.
3.2. В настоящем стандарте применены следующие условные обозначения:
- результат однократного измерения задержки импульса поверхностной акустической волны Рэлея в выбранной точке измерений поверхности катания старогодного рельса, нс;
- результат однократного измерения задержки импульса поверхностной акустической волны Рэлея в выбранной точке измерений поверхности катания нового рельса, нс;
N - число измерений задержки импульса поверхностной акустической волны Рэлея в выбранной точке измерений поверхности катания рельса;
- усредненная задержка импульса поверхностной акустической волны Рэлея в зоне выбранной точки измерений поверхности катания старогодного рельса, нс;
- приведенная задержка импульса поверхностной акустической волны Рэлея в выбранной точке измерений поверхности катания старогодного рельса, нс;
- усредненная задержка импульса поверхностной акустической волны Рэлея в выбранной точке измерений поверхности катания нового рельса, нс;
- приведенная задержка импульса поверхностной акустической волны Рэлея в выбранной точке измерений поверхности катания нового рельса, нс;
T - температура, при которой проводилось измерение задержки, °C;
- относительное изменение задержки импульса поверхностной акустической волны Рэлея в выбранной точке измерений поверхности катания старогодного рельса;
- предельное значение относительного изменения задержки импульса поверхностной акустической волны Рэлея в выбранной точке измерений поверхности катания старогодного рельса;
kT - термоакустический коэффициент, равный относительному изменению задержки импульса поверхностной акустической волны Рэлея при изменении температуры на 1 °C, 1/°C.
3.3. В настоящем стандарте применены следующие сокращения:
ТСР - техническое состояние рельса;
ПАВР - поверхностная акустическая волна Рэлея;
ПЭП - пьезоэлектрический преобразователь;
СИ - средство измерений.
4. Общие положения
4.1. Метод основан на том, что в процессе длительной эксплуатации рельсов в их подповерхностном слое развивается система микротрещин, не обнаруживаемая классическими методами неразрушающего контроля, но приводящая к изменению скорости распространения ПАВР.
4.2. Метод реализуется с помощью ручного способа ультразвукового контактного прозвучивания с применением раздельно-совмещенных ПЭП по ГОСТ 26266.
4.3. Оптимальный вид излучаемого сигнала - "радиоимпульс" с высокочастотным (ультразвуковым) заполнением, плавной огибающей и эффективной длительностью (на уровне 0,6 максимальной амплитуды) 2 - 4 периода основной частоты.
4.4. Определяемые показатели ТСР являются усредненными по пути распространения импульса ПАВР.
5. Требования безопасности
5.1. К выполнению измерений допускают операторов, обладающих навыками эксплуатации оборудования ультразвукового контроля, умеющих пользоваться национальными и отраслевыми нормативными и техническими документами по акустическим методам контроля, прошедших обучение работе с применяемыми СИ и аттестованных на знание правил безопасности в соответствующей отрасли промышленности.
5.2. При определении ТСР оператор должен руководствоваться ГОСТ 12.1.001, ГОСТ 12.2.003, ГОСТ 12.3.002 и правилами технической безопасности при эксплуатации электроустановок потребителей по ГОСТ 12.1.019 и ГОСТ 12.1.038.
5.3. Измерения проводят в соответствии с требованиями безопасности, указанными в инструкции по эксплуатации аппаратуры, входящей в состав используемых СИ.
5.4. Помещения для проведения измерений должны соответствовать требованиям [4] и [5].
5.5. При организации работ по определению ТСР должны быть соблюдены требования пожарной безопасности по ГОСТ 12.1.004.
