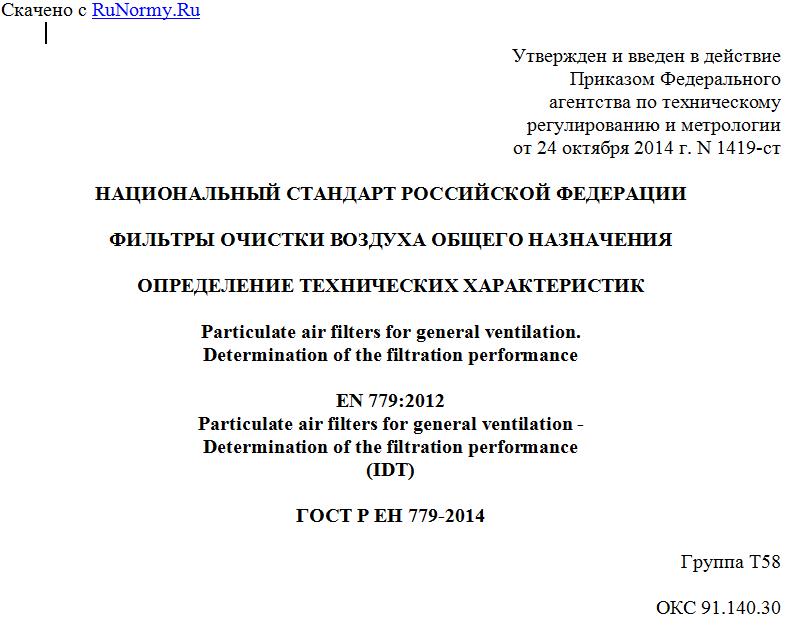

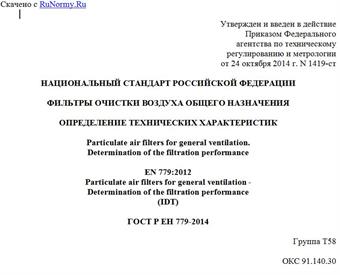

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФИЛЬТРЫ ОЧИСТКИ ВОЗДУХА ОБЩЕГО НАЗНАЧЕНИЯ
ОПРЕДЕЛЕНИЕ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК
Particulate air filters for general ventilation.
Determination of the filtration performance
EN 779:2012
Particulate air filters for general ventilation -
Determination of the filtration performance
(IDT)
ГОСТ Р ЕН 779-2014
Группа Т58
ОКС 91.140.30
Дата введения
1 декабря 2015 года
Предисловие
1. Подготовлен Общероссийской общественной организацией "Ассоциация инженеров по контролю микрозагрязнений" (АСИНКОМ) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4, и Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД").
2. Внесен Техническим комитетом по стандартизации ТК 184 "Обеспечение промышленной чистоты".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2014 г. N 1419-ст.
4. Настоящий стандарт идентичен европейскому региональному стандарту ЕН 779:2012 "Фильтры очистки воздуха общего назначения. Определение технических характеристик" (EN 779:2012 "Particulate air filters for general ventilation - Determination of the filtration performance").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р ЕН 779-2007.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Общие положения
Методы испытаний, приведенные в настоящем стандарте, разработаны на основе ЕН 779:2002. Сохранена принципиальная схема установки по ЕН 779. Аэрозоль DEHS (или ему аналогичный), используемый при испытаниях, равномерно распыляется до испытуемого фильтра по поперечному сечению воздуховода. Эффективность фильтра определяется по отношению концентрации частиц в воздухе до фильтра к отношению концентрации частиц после него с помощью оптического счетчика частиц.
Классификация фильтров
Классификация по ЕН 779:2002 (группы F и G) изменена в настоящем стандарте на классификацию, состоящую из трех групп (группы F, M и G).
Если по результатам испытаний фильтр имеет среднюю эффективность ниже 40% для частиц с размером 0,4 мкм, то его относят к группе G, внутри которой присваивается класс по средней пылезадерживающей способности.
Если фильтр имеет среднюю эффективность от 40% до 80% для частиц с размером 0,4 мкм, то его относят к группе M (M6, M7). Фильтры группы M классифицируют по средней эффективности (частицы с размером 0,4 мкм). Классы фильтров F6 и F7 заменены на классы M6 и M7. Характеристики фильтров остались прежними.
Если фильтр имеет среднюю эффективность 80% и выше для частиц с размером 0,4 мкм, то его относят к группе F (F7 - F9). Фильтры группы F классифицируют по средней эффективности (частицы с размером 0,4 мкм).
Контрольный аэрозоль
При испытаниях на эффективность применяется аэрозоль DEHS (или эквивалентный) по следующим причинам:
- используется значительная часть оборудования, предусмотренного ЕН 779:2002 и Евровент 4/9б, которое освоено пользователями;
- можно легко получать однородные аэрозоли жидкостей с требуемыми концентрациями и размерами частиц;
- неразбавленный DEHS используется для создания незаряженного аэрозоля;
- для калибровки счетчиков частиц используются сферические латексные частицы. Оптические счетчики частиц обладают более высокой точностью для сферических жидких частиц, чем для несферических твердых частиц соли и контрольной пыли.
Характеристики фильтрации
В Приложении A рассмотрены повторный унос и отделение частиц от фильтра.
В идеальном процессе фильтрации каждая частица удерживается волокном фильтра при первом соприкосновении с ним, но другие частицы могут повлиять на уже осевшую частицу, в результате чего она может быть унесена потоком воздуха. Волокна и частицы самого фильтра также могут отделяться за счет механических сил. Причины выделения волокон и частиц могут представлять интерес для пользователя, но их нельзя установить с помощью оптического счетчика частиц.
Действие некоторых типов фильтрующего материала основано на электростатическом эффекте, который позволяет достичь высокой эффективности фильтрации при низком сопротивлении потоку воздуха. Отдельные виды частиц, например продукты горения или масляный туман, могут нейтрализовать заряд и снизить эффективность фильтрации. Пользователям следует знать о таком свойстве электростатических фильтров. Важно также обнаруживать снижение эффективности фильтрации. Описанная методика испытаний разряженного фильтра позволяет определить, зависит ли эффективность фильтра от механизма удержания частиц за счет электростатического эффекта, и получить количественную информацию о его влиянии.
1. Область применения
Настоящий стандарт устанавливает классификацию фильтров очистки воздуха общего назначения и методы определения их технических характеристик. Приводятся требования к контрольным аэрозолям, приборам и оборудованию, используемым при определении эффективности фильтров, а также к оформлению результатов испытаний.
Для классификации фильтров следует проводить испытания с применением двух синтетических аэрозолей, одним из которых является мелкодисперсный аэрозоль для определения эффективности фильтрации как функции размера частиц от 0,2 до 3,0 мкм, вторым - крупнодисперсная пыль для определения пылеемкости фильтра. При испытаниях фильтров грубой очистки эффективность фильтрации определяется по пылезадерживающей способности.
Настоящий стандарт устанавливает требования к фильтрам с начальной эффективностью менее 98% для частиц с размером 0,4 мкм. Испытания фильтров следует проводить при расходах воздуха от 0,24 м3/с (850 м3/ч) до 1,5 м3/с (5400 м3/ч).
Полученные в соответствии с требованиями настоящего стандарта результаты не могут применяться для прогнозирования эффективности при эксплуатации и срока службы фильтра. Другие влияющие на эффективность фильтрации факторы, которые должны быть учтены, описаны в Приложении A.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. При датированных ссылках применяют только указанную версию стандарта. При недатированных ссылках необходимо использовать последнее издание документа (включая любые поправки).
ЕН ИСО 5167-1:2003 Измерение потока жидкости при помощи датчиков избыточного давления. Часть 1. Диафрагмы, клапаны и трубки Вентури, встроенные в круглое поперечное сечение полых воздуховодов (EN ISO 5167-1:2003 Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full - Part 1: General principles and requirements)
ИСО 2854:1976 Статистическая интерпретация данных. Методы оценки и контроля, относящиеся к средним значениям и разбросу значений (ISO 2854:1976 Statistical interpretation of data - Techniques of estimation and tests relating to means and variances)
ИСО 12103-1:1997 Транспорт дорожный. Испытательная пыль для оценки фильтра. Часть 1. Испытательная пыль пустынь Аризоны (ISO 12103-1:1997 Road vehicles - Test dust for filter evaluation - Part 1: Arizona test dust).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Пылезадерживающая способность (arrestance): удаление пыли из воздуха.
3.2. Средняя пылезадерживающая способность Am (average arrestance Am): отношение массы задержанной фильтром пыли к массе пыли в воздухе до фильтра до достижения конечного перепада давления при испытаниях.
Примечание. Средняя пылезадерживающая способность используется для классификации фильтров группы G.
3.3. Средняя эффективность Em (average efficiency Em): среднее значение эффективности фильтра для частиц с размером 0,4 мкм при различных пылевых нагрузках до достижения фильтром конечного перепада давления при испытаниях.
Примечание. Средняя эффективность используется для классификации фильтров групп M и F.
3.4. Средняя эффективность Ei,j (average efficiency Ei,j): средняя эффективность для диапазона размеров частиц i для различных интервалов пылевой нагрузки j.
3.5. Средняя эффективность разряженного фильтра (average discharged efficiency ): средняя эффективность для диапазона размеров частиц i после снятия электростатического заряда с фильтра.
3.6. Средняя эффективность необработанного фильтра (average untreated efficiency ): средняя эффективность необработанного фильтра для диапазона размеров частиц i.
3.7. Заряженный фильтр (charged filter): фильтр с электростатическим зарядом или поляризованный фильтр.
3.8. Фильтр грубой очистки (coarse filter): фильтр, имеющий классификационное обозначение от G1 до G4.
3.9. Интенсивность счета (counting rate): число событий, сосчитанных в единицу времени.
3.10. DEHS: жидкость (диэтилгексилсебацинат) для получения контрольных аэрозолей.
3.11. Эффективность разряженного фильтра (discharged efficiency): эффективность фильтрующего материала после нейтрализации заряда изопропанолом.
3.12. Пылеемкость (test dust capacity): масса задержанной фильтром пыли вплоть до достижения на нем конечного перепада давления при испытаниях.
3.13. Эффективность (efficiency): любая из разновидностей эффективности: начальная, средняя, эффективность разряженного фильтра, минимальная эффективность.
3.14. Площадь входного сечения (face area): внутреннее сечение воздуховода непосредственно перед контролируемым фильтром.
Примечание. Площадь сечения 0,61·0,61 = 0,37 м2.
3.15. Фронтальная скорость (face velocity): значение, получаемое в результате деления расхода воздуха на площадь входного сечения.
3.16. Финишный фильтр (final filter): фильтр очистки воздуха, используемый для задерживания пыли в воздухе, прошедшем через испытуемый фильтр.
3.17. Конечный перепад давления рекомендуемый (final pressure drop - recommended): максимальный рабочий перепад давления на фильтре, рекомендуемый изготовителем для определенного расхода воздуха.
