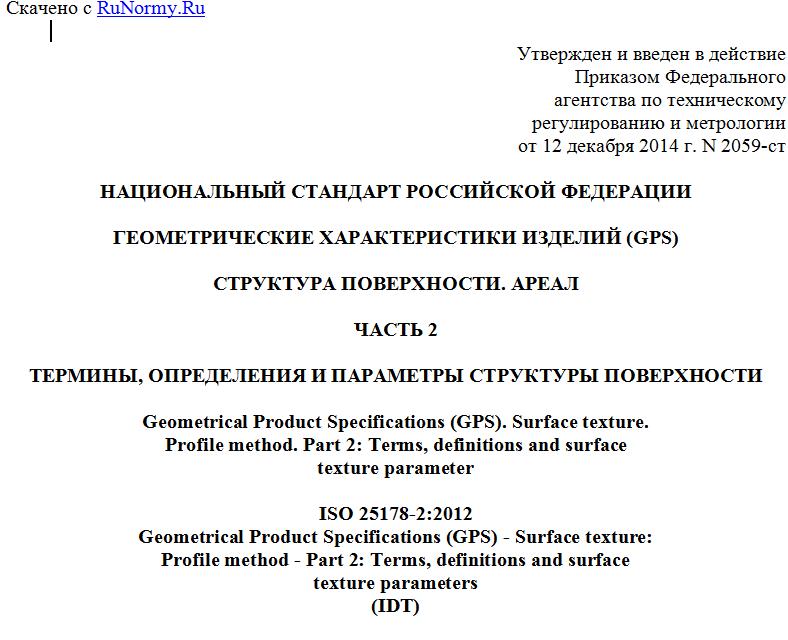

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 декабря 2014 г. N 2059-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЕОМЕТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ (GPS)
СТРУКТУРА ПОВЕРХНОСТИ. АРЕАЛ
ЧАСТЬ 2
ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И ПАРАМЕТРЫ СТРУКТУРЫ ПОВЕРХНОСТИ
Geometrical Product Specifications (GPS). Surface texture.
Profile method. Part 2: Terms, definitions and surface
texture parameter
ISO 25178-2:2012
Geometrical Product Specifications (GPS) - Surface texture:
Profile method - Part 2: Terms, definitions and surface
texture parameters
(IDT)
ГОСТ Р ИСО 25178-2-2014
ОКС 17.040.20
Дата введения
1 января 2016 года
Предисловие
1. Подготовлен Обществом с ограниченной ответственностью "ЦИТОпроект" (ООО "ЦИТОпроект") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 453 "Имплантаты в хирургии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2014 г. N 2059-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 25178-2:2012 "Геометрические характеристики изделий (GPS). Структура поверхности. Ареал. Часть 2. Термины, определения и параметры структуры поверхности" (ISO 25178-2 "Geometrical Product Specifications (GPS) - Surface texture: Profile method - Part 2: Terms, definitions and surface texture parameters").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Данная часть ИСО 25178 устанавливает термины, определения и параметры для оценки структуры поверхности профильными методами.
2. Нормативные ссылки
Следующие документы, на которые даны ссылки, являются обязательными для применения этого документа. Датированные ссылки указывают только на цитируемое издание. Недатированные ссылки указывают на последнее издание упоминаемого документа (включая любые поправки).
ИСО/TS 16610-1:2006 Геометрические характеристики изделий (GPS). Фильтрация. Часть 1: Обзор и основные понятия (ISO/TS 16610-1:2006, Geometrical product specifications (GPS) - Filtration - Part 1: Overview and basic concepts)
ИСО 17450-1:2011 Геометрические характеристики изделий (GPS). Общие концепции. Часть 1: Модель геометрической характеристики и ее подтверждения (ISO 17450-1:2011, Geometrical product specifications (GPS) - General concepts - Part 1: Model for geometrical specification and verification)
ИСО 25178-3:- <1> Геометрические характеристики изделий (GPS). Структура поверхности. Ареал. Часть 3. Операторы характеристик (ISO 25178-3), Geometrical product specifications (GPS) - Surface texture: Areal - Part 3: Specification operators)
--------------------------------
<1> Будет опубликован.
3. Термины и определения
В настоящем стандарте применены термины по ИСО 17450-1 и ISO/TS 16610-1, а также следующие термины с соответствующими определениями.
3.1. Общие термины
3.1.1. Модель неидеальной поверхности, модель кожи (non-ideal surface model skin model): модель физического контакта изделия с окружающей средой.
[ИСО 17450-1:2011, 3.2.2]
3.1.1.1. Механическая поверхность (mechanical surface): границы эрозии, сферический шар с радиусом r, точки центра идеальной тактильной сферы, также с радиусом r, с перекатом через модель кожи изделия.
[ИСО 14406:2010, 3.1.1]
3.1.1.2. Электромагнитная поверхность (electromagnetic surface): поверхность, полученная путем электромагнитного взаимодействия с моделью кожи изделия.
[ИСО 14406:2010, 3.1.2]
3.1.2. Система координат характеристики (specification coordinate system): система координат, в которой указаны параметры структуры поверхности.
Примечание. Если номинальная поверхность является плоскостью (или частью плоскости), то обычно (на практике) используется прямоугольная система координат, в которой оси образуют правостороннюю декартову систему, ось X и Y также располагаются на номинальной поверхности, а ось Z направлена наружу (от материала к окружающей среде). Данное условие принято в оставшемся фрагменте данной части ИСО 25178.
3.1.3. Первичная поверхность (primary surface): часть поверхности, полученная в том случае, когда данная часть представлена в виде определенной первичной математической модели с определенным индексом размещения.
[ИСО/TS 16610-1:2006, 3.3]
Примечание. В данной части ИСО 25178 для получения первичной поверхности используется S-фильтр.
3.1.3.1. Первичная извлеченная поверхность (primary extracted surface): конечный набор точечных данных, полученных с первичной поверхности.
[ИСО 14406:2010, 3.7]
3.1.4. Фильтр поверхности (surface filter): оператор фильтрации, применяемый к поверхности.
Примечание. На практике оператор фильтра будет применяться к первичной извлеченной поверхности.
3.1.4.1. S-фильтр (S-filter): поверхностный фильтр, который удаляет с поверхности мелкие латеральные компоненты, приводя к получению первичной поверхности.
3.1.4.2. L-фильтр (L-filter): поверхностный фильтр, который удаляет с первичной поверхности или S-F-поверхности крупные латеральные компоненты.
3.1.4.3. F-операция (F-operation): операция, которая удаляет формы с первичной поверхности.
Примечание 1. Некоторые F-операции (например, операции объединения) имеют действие, весьма отличное от фильтрации. И хотя их действие может ограничивать более крупные масштабы латерального компонента поверхности, данное действие является очень нечетким. Нечеткая линия действия F-операции представлена на рисунке 1.
Рисунок 1. Связи между S-фильтром, L-фильтром,
F-операцией, а также S-F- и S-L-поверхностями
Примечание 2. Многие L-фильтры чувствительны к форме и перед применением требуют выполнения F-операции в качестве предварительного фильтрования.
3.1.5. S-F-поверхность (S-F-surface): поверхность, полученная из первичной поверхности путем удаления формы при помощи F-операции.
Примечание. Рисунок 1 иллюстрирует связь между S-F-поверхностью и S-фильтром, а также F-операцией.
3.1.6. S-L-поверхность (S-L-surface): поверхность, полученная из S-F-поверхности путем удаления компонентов большого масштаба при помощи L-фильтра.
Примечание. Поверхность, полученная из S-F-поверхности путем удаления компонентов большого масштаба при помощи L-фильтра. Рисунок 1 иллюстрирует связь между S-L-поверхностью и S-фильтром, а также L-фильтром.
3.1.7. Поверхность ограниченного масштаба (scale-limited surface): S-F-поверхность или S-L-поверхность.
3.1.8. Эталонная поверхность (reference surface): поверхность, связанная с поверхностью ограниченного масштаба в соответствии с критерием.
Примечание 1. Результат используется в качестве эталонной поверхности для параметров структуры поверхности.
Примечание 2. Примеры эталонных поверхностей, включая плоскость, цилиндр и сферу.
3.1.9. Область оценки (evaluation area): часть поверхности ограниченного масштаба для определения оцениваемой области.
Примечание. Для получения дополнительной информации см. ИСО 25178-3.
3.1.10. Область определения (definition area): часть области оценки для определения параметров, характеризующих поверхность ограниченного масштаба.
3.2. Термины геометрических параметров
3.2.1. Параметр поля (field parameter): параметр, определенный на основании всех точек поверхности ограниченного масштаба.
Примечание. Параметры поля определены в пункте 4.
3.2.2. Параметр функции (feature parameter): параметр, определенный в подгруппе заранее заданных топографических функций на основании поверхности с ограниченным масштабом.
Примечание. Параметры функции определены в пункте 5.
3.2.3. V-параметр (V-parameter): поле объема материала или объема пустот или параметр функции.
3.2.4. S-параметр (S-parameter): параметр поля или функции, который не является V-параметром.
3.2.5. Высота (height): подписанное нормальное расстояние от эталонной поверхности до поверхности с ограниченным масштабом.
Примечание 1. Расстояние определяется по нормали к эталонной поверхности.
Примечание 2. Высота отрицательна, если от эталонной поверхности точка располагается в направлении материала.
