"ГОСТ Р 8.882-2015. Национальный стандарт Российской Федерации. Государственная система обеспечения единства измерений. Объем природного газа. Методика расчета погрешности измерений объема природного газа при стандартных условиях. Основные положения"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

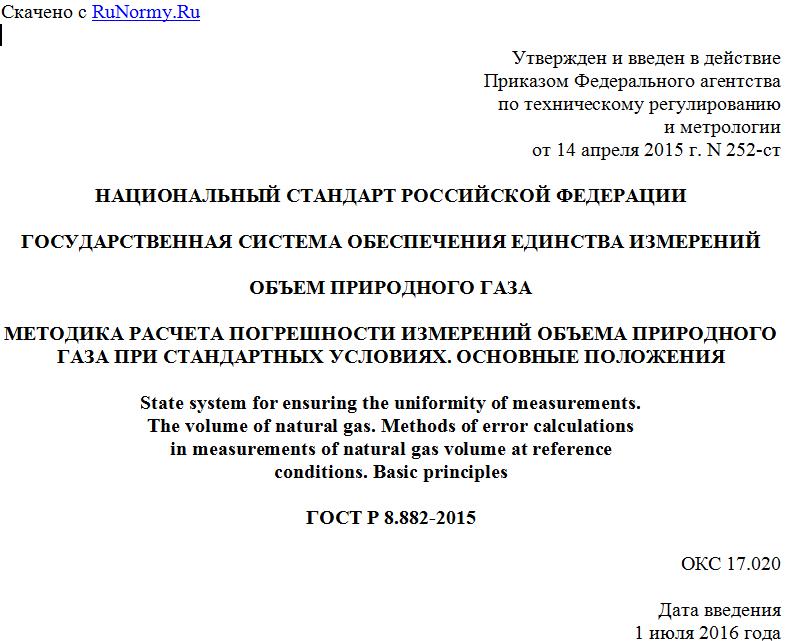

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 14 апреля 2015 г. N 252-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ОБЪЕМ ПРИРОДНОГО ГАЗА

МЕТОДИКА РАСЧЕТА ПОГРЕШНОСТИ ИЗМЕРЕНИЙ ОБЪЕМА ПРИРОДНОГО
ГАЗА ПРИ СТАНДАРТНЫХ УСЛОВИЯХ. ОСНОВНЫЕ ПОЛОЖЕНИЯ

State system for ensuring the uniformity of measurements.
The volume of natural gas. Methods of error calculations
in measurements of natural gas volume at reference
conditions. Basic principles

ГОСТ Р 8.882-2015

ОКС 17.020

Дата введения
1 июля 2016 года

Предисловие

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 445 "Метрология энергоэффективной экономики"
3 УТВЕРЖДЕН И ВВЕДЕН в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14 апреля 2015 г. N 252-ст
4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячных информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт устанавливает методику расчета (оценивания) границ погрешности измерений объема газа, приведенного к стандартным условиям, включая методическую погрешность измерений объема газа, обусловленную введением условно-постоянных величин. Методика включает в качестве основного алгоритм численного оценивания границ погрешности измерений объема газа, соответствующего стандартным условиям.
Настоящий стандарт рекомендуется к применению при проектировании узлов учета газа, при проведении метрологической экспертизы проектов автоматизированных систем учета газа, а также для определения фактических границ погрешности измерения объема газа, приведенного к стандартным условиям, в процессе эксплуатации узлов учета.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.611-2013 Государственная система обеспечения единства измерений. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
ГОСТ 2939-63 Газы. Условия для определения объема
ГОСТ 15528-86 Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения
ГОСТ 30319.0-96 Газ природный. Методы расчета физических свойств. Общие положения
ГОСТ 30319.1-96 Газ природный. Методы расчета физических свойств. Определение физических свойств природного газа, его компонентов и продуктов его переработки
ГОСТ 30319.2-96 Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости
ГОСТ 30319.3-96 Газ природный. Методы расчета физических свойств. Определение физических свойств по уравнению состояния
ГОСТ 31369-2008 (ИСО 6976:1995) Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава
ГОСТ Р 8.662-2009 Государственная система обеспечения единства измерений. Газ природный. Термодинамические свойства газовой фазы. Методы расчетного определения для целей транспортирования и распределения газа на основе фундаментального уравнения состояния AGA8
ГОСТ Р 8.740-2011 Государственная система обеспечения единства измерений. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
ГОСТ Р 8.741-2011 Государственная система обеспечения единства измерений. Объем природного газа. Общие требования к методикам измерений.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с указанием всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ 15528 и [1] - [3], а также следующие термины с соответствующими определениями:
3.1 измерение физической величины: Совокупность операций по применению технического средства, хранящего единицу физической величины, обеспечивающих нахождение соотношения (в явном или неявном виде) измеряемой величины с ее единицей и получение значения этой величины.
3.2 прямое измерение: Измерение, при котором искомое значение физической величины получают непосредственно.
3.3 косвенное измерение: Определение искомого значения физической величины на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной.
3.4 результат измерения физической величины: Значение величины, полученное путем ее измерения.
3.5 погрешность результата измерения (погрешность измерения): Разность (отклонение) результата измерения от истинного значения измеряемой физической величины.
3.6 действительное значение измеряемой величины: Значение физической величины, полученное экспериментальным путем и настолько близкое к истинному значению, что в поставленной измерительной задаче может быть использовано вместо него.
3.7 систематическая погрешность измерения (систематическая погрешность): Составляющая погрешности результата измерения, остающаяся постоянной или закономерно изменяющаяся при повторных измерениях одной и той же физической величины.
3.8 случайная погрешность измерения: Составляющая погрешности результата измерения, изменяющаяся случайным образом (по знаку и значению) при повторных измерениях, проведенных с одинаковой тщательностью, одной и той же физической величины.
3.9 погрешность метода измерений (погрешность метода): Составляющая систематической погрешности измерений, обусловленная несовершенством принятого метода измерений.
3.10 доверительные границы погрешности результата измерений: Наибольшее и наименьшее значения погрешности измерений, ограничивающие интервал, внутри которого с заданной вероятностью находится истинное значение погрешности результата измерений.
3.11 измерительная задача: Задача, заключающаяся в определении значения физической величины путем ее измерения с требуемой точностью в данных условиях измерений.
3.12 узел учета: Комплект средств измерений и устройств, обеспечивающий измерение объема и параметров состояния газа для организации учета его количества, а также контроль и регистрацию результатов измерений.
3.13 условно-постоянная величина: Физическая величина (в общем случае переменная), которой при решении измерительной задачи приписывается постоянное значение в заданном интервале времени.
3.14 расход газа: Физическая величина, равная пределу отношения приращения объема или массы газа (жидкости), протекающих в трубопроводе (полностью заполненном) через сечение, перпендикулярное к направлению скорости потока, к интервалу времени, за который это приращение произошло, при неограниченном уменьшении интервала времени.
3.15 мгновенный расход газа: Расход газа (жидкости), соответствующий определенному моменту времени.
3.16

фактор сжимаемости газа: z = Vf/Vi - отношение реального объема Vf произвольной массы газа, находящегося при определенных давлении и температуре, к объему Vi этой массы того же самого газа, найденному по уравнению состояния идеального газа при тех же условиях. [ГОСТ 30319.1, пункт 3.2.2, ГОСТ 31369, пункт 2.8 и Е.2, [4], пункт 2.8]
3.17 идеальный газ: Газ, состоящий из невзаимодействующих молекул, рассматриваемых как материальные точки (т.е. молекулы идеального газа не имеют размеров).
3.18

коэффициент сжимаемости газа K: Отношение фактора сжимаемости газа, находящегося в рабочих условиях (p, T), к фактору сжимаемости этого же газа при стандартных условиях (pс, Tс); p, T - абсолютное давление и абсолютная температура газа, K = z/zс. [ГОСТ 30319.1, пункт 3.2.4]

4. Обозначения и сокращения

В настоящем стандарте применены следующие обозначения и сокращения:
- плотность газа при стандартных условиях;
,  - молярные доли углекислого газа и азота в природном газе;
xi, i = 1, 2, ..., N - молярные доли компонентов природного газа (согласно ГОСТ Р 8.662: N = 21);
N - число компонентов природного газа;
m - масса порции газа;
R - универсальная газовая постоянная;
- молекулярная масса природного газа;
pb - атмосферное давление;
pс - абсолютное давление газа при стандартных условиях;
Tс - термодинамическая (абсолютная) температура газа при стандартных условиях;
pвп - верхний предел измерений датчика абсолютного (избыточного) давления;
pex - текущее избыточное давление газа в рабочих условиях;
- температура воздуха в помещении, где размещен датчик давления;
- температура, при которой проведена поверка первичного измерительного преобразователя абсолютного (или избыточного) давления;
Для просмотра документа целиком скачайте его >>>
