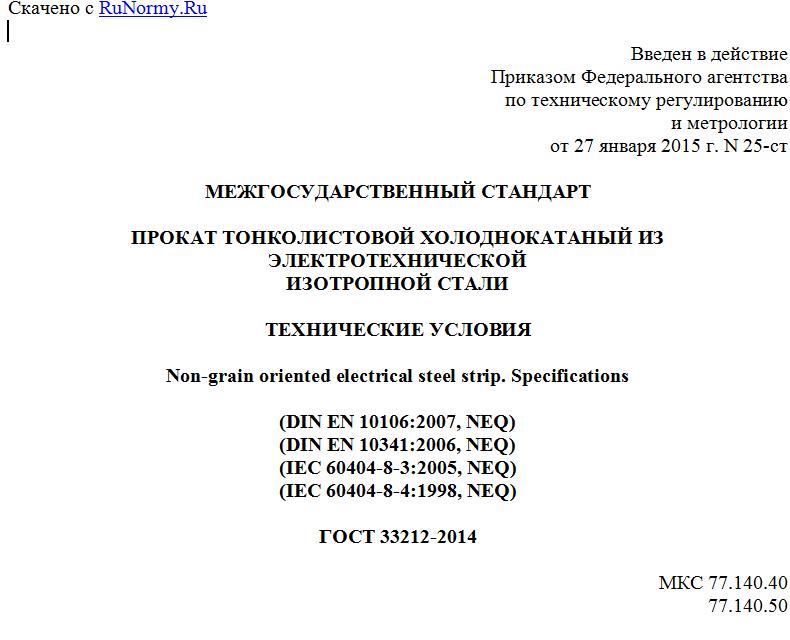

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 27 января 2015 г. N 25-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОКАТ ТОНКОЛИСТОВОЙ ХОЛОДНОКАТАНЫЙ ИЗ ЭЛЕКТРОТЕХНИЧЕСКОЙ
ИЗОТРОПНОЙ СТАЛИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Non-grain oriented electrical steel strip. Specifications
(DIN EN 10106:2007, NEQ)
(DIN EN 10341:2006, NEQ)
(IEC 60404-8-3:2005, NEQ)
(IEC 60404-8-4:1998, NEQ)
ГОСТ 33212-2014
МКС 77.140.40
77.140.50
Дата введения
1 сентября 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Техническим комитетом по стандартизации ТК 375 "Металлопродукция из черных металлов и сплавов", Открытым акционерным обществом "Новолипецкий металлургический комбинат" (ОАО "НЛМК"), Обществом с ограниченной ответственностью "Черметстандарт Сертификация".
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 декабря 2014 г. N 73-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4. В настоящем стандарте учтены основные нормативные положения следующих стандартов:
- DIN EH 10106:2007 Kaltgewalztes nicht kornorientiertes Elektroblech und -band im schlussgegluhten Zust (Листы и полосы холоднокатаные из электротехнической стали с неориентированным зерном, поставляемые в полностью обработанном состоянии);
- DIN EH 10341:2006 Kaltgewalztes Elektroblech und -band aus unlegierten und legierten Stahlen im nicht schlussgegluhten Zustland (Листы и полосы холоднокатаные из электротехнической легированной и нелегированной стали, поставляемые в полуобработанном состоянии);
- IEC 60404-8-3:2005 Materiaux maqnetigues - Partie 8-3 Specifications pour materialaux particuliers - Toles et bandes maqnetigues en acier non allie et en acier allie, laminees a froid, livrees a l'etat semi-fini (Материалы магнитные. Часть 8-3 Технические условия на отдельные материалы. Холоднокатаные листы и полосы из электротехнической нелегированной и легированной стали, поставляемые в виде полуфабрикатов);
- IEC 60404-8-4:1998 Materiaux maqnetigues - Partie 8-4 Specifications pour materialaux particuliers - Toles maqnetigues en acier a grains non orientes, laminees a froid et livrees a l'etat fini (Материалы магнитные. Часть 8-4 Технические условия на отдельные материалы. Холоднокатаные листы и полосы из электротехнической стали с неориентированным зерном, поставляемые в полностью обработанном состоянии).
Степень соответствия - неэквивалентная (NEQ).
Стандарт подготовлен на основе применения ГОСТ Р 54480-2011.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 27 января 2015 г. N 25-ст межгосударственный стандарт ГОСТ 33212-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2015 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на тонколистовой холоднокатаный прокат из нелегированной и легированной электротехнической изотропной стали (ЭИС) в полностью обработанном состоянии и в виде полупродукта с гарантированными магнитными свойствами, предназначенный для изготовления магнитопроводов (сердечников) различного рода электротехнических устройств.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу
ГОСТ 4381-87 Микрометры рычажные. Общие технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 7566-94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 11701-84 Металлы. Методы испытаний на растяжение тонких листов и лент
ГОСТ 12119.0-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Общие требования
ГОСТ 12119.4-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения удельных магнитных потерь и действующего значения напряженности магнитного поля
ГОСТ 12119.5-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения амплитуд магнитной индукции и напряженности магнитного поля
ГОСТ 12119.8-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Метод измерения коэффициента сопротивления изоляционного покрытия
ГОСТ 13813-68 (ИСО 7799-85) Металлы. Метод испытания на перегиб листов и лент толщиной менее 4 мм
ГОСТ 21014-88 Прокат черных металлов. Термины и определения дефектов поверхности
ГОСТ 21427.2-83 Сталь электротехническая холоднокатаная изотропная тонколистовая. Технические условия
ГОСТ 26877-2008 Металлопродукция. Методы измерения отклонений формы
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. магнитная индукция B, Тл: Величина, характеризующая намагниченность ферромагнитного образца, помещенного во внешнее магнитное поле напряженностью H (А/м).
Магнитная индукция и напряженность поля связаны между собой соотношением:
, (1)
где - магнитная проницаемость, о.е. (относительные единицы);
- магнитная постоянная, равная Гн/м.
3.2. магнитные потери P, Вт: Часть мощности магнитного поля, поглощаемая образцом магнитного вещества и рассеиваемая в виде тепла при воздействии на материал меняющегося во времени электромагнитного поля.
3.3. удельные магнитные потери Pуд, Вт/кг: Магнитные потери, отнесенные к единице массы магнитного материала.
Потери определяют при заданных значениях частоты электромагнитного поля и магнитной индукции, создаваемой полем в магнитопроводе.
Аттестацию проката проводят по результатам измерений, полученных при частоте 50 Гц и при магнитной индукции 1,5 Тл.
3.4. анизотропия удельных потерь : Относительная разница магнитных потерь магнитного материала, измеренных вдоль и поперек направления прокатки.
3.5. разнотолщинность: Отклонение формы, характеризующееся неравномерностью толщины металлопродукции или ее элементов по ширине или длине и представляющее собой разницу наибольшего и наименьшего значений толщины металлопродукции на заданном расстоянии от кромок (ГОСТ 26877).
3.6. серповидность: Отклонение формы, при котором кромки листа или полосы в горизонтальной плоскости имеют форму дуги (ГОСТ 26877).
3.7. неплоскостность: Отклонение от плоскостности, при котором поверхность металлопродукции или ее отдельные части имеют вид чередующихся выпуклостей или вогнутостей, образующих не менее двух вершин отдельных волн, не предусмотренных формой проката (ГОСТ 26877).
3.8. пластичность: Повторяющийся изгиб на 90° в противоположных направлениях плоского образца, один конец которого закреплен в приспособлении, состоящем из губок установленного размера. Количество перегибов без разрушения характеризует пластичность материала.
3.9. внутренние (остаточные) напряжения: Напряжения, возникающие в прокате, которые частично могут сохраниться после окончания термической обработки. Внутренние напряжения характеризует максимальный зазор по линии реза.
3.10. кривизна: Отклонение от прямолинейности, при котором не все точки, лежащие на геометрической оси металлопродукции, одинаково удалены от горизонтальной или вертикальной плоскости в продольном направлении (ГОСТ 26877).
3.11. коэффициент заполнения: Отношение теоретического объема, заполненного металлом, определяемого исходя из массы и плотности, к действительному объему, полученному после сдавливания при определенной нагрузке набора (пакета) листов.
3.12. коэффициент сопротивления изоляционного покрытия: Эффективное удельное сопротивление одиночного слоя изоляции, испытанного между наложенными металлическими контактами и основным металлом изолированного испытательного образца.
3.13. заусенец: Дефект поверхности, представляющий собой острый, в виде гребня, выступ, образовавшийся при резке металла (ГОСТ 21014, статья 47).
