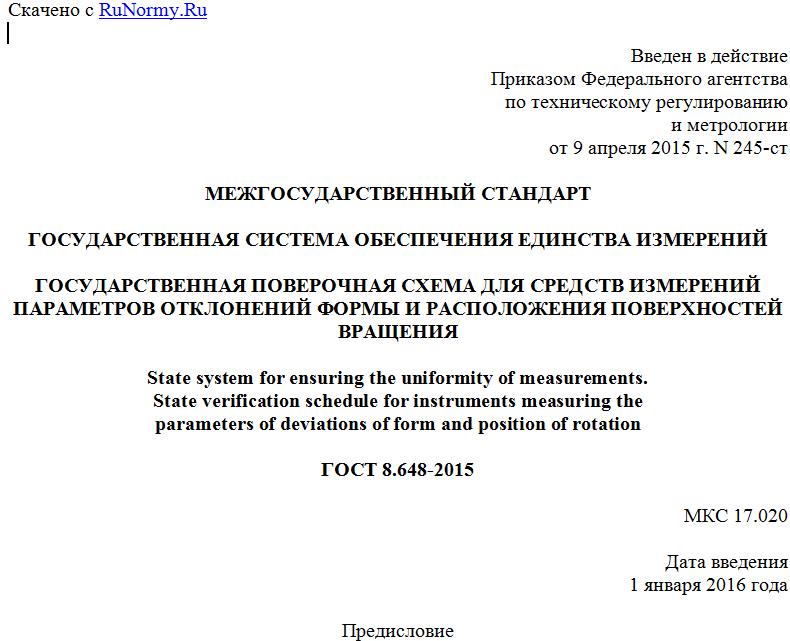

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 апреля 2015 г. N 245-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ПАРАМЕТРОВ ОТКЛОНЕНИЙ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ
ВРАЩЕНИЯ
State system for ensuring the uniformity of measurements.
State verification schedule for instruments measuring the
parameters of deviations of form and position of rotation
ГОСТ 8.648-2015
МКС 17.020
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 марта 2015 г. N 76-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 апреля 2015 г. N 245-ст межгосударственный стандарт ГОСТ 8.648-2015 введен в действие в Российской Федерации для применения в качестве национального стандарта с 1 января 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на государственную поверочную схему для средств измерений параметров отклонений формы и расположения поверхностей вращения в диапазоне параметра отклонений от круглости Fmax от 5·10-8 до 3·10-3 м, параметра отклонений расположения поверхностей вращения Pmax от 5·10-8 до 3·10-3 м (приложение А, рисунок А.1) и устанавливает назначение, основные метрологические характеристики государственного первичного специального эталона (ГЭТ), комплекс основных средств измерений, входящих в его состав, а также порядок передачи единицы от ГЭТ с помощью рабочих эталонов рабочим средствам измерений.
2. Государственный первичный специальный эталон
2.1 ГЭТ предназначен для воспроизведения и хранения единицы длины в области измерений параметров отклонений формы и расположения поверхностей вращения в диапазоне параметра отклонений от круглости Fmax от 5·10-8 до 3·10-3 м, параметра отклонений расположения поверхностей вращения Pmax от 5·10-8 до 3·10-3 м и передачи единицы при помощи рабочих эталонов и эталонных средств измерений рабочим средствам измерений с целью обеспечения единства измерений.
2.2 В основу измерений параметров отклонений формы и расположения поверхностей вращения в указанном диапазоне параметров должна быть положена единица, воспроизводимая ГЭТ.
2.3 ГЭТ состоит из комплекса следующих технических средств и вспомогательных устройств:
- интерференционная установка для передачи дискретных значений единицы длины ГЭТ в диапазоне длин от 5·10-8 до 3·10-3 м;
- установка, реализующая метод измерений радиус-векторов в цилиндрической системе координат;
- установка, реализующая метод измерений радиус-векторов в полярной системе координат.
2.4 Диапазон воспроизводимых ГЭТ значений длины, соответствующих параметру отклонений от круглости Fmax от 5·10-8 до 3·10-3 м, параметру отклонений расположения поверхностей вращения Pmax от 5·10-8 до 3·10-3 м.
2.5 ГЭТ обеспечивает воспроизведение единицы длины в области измерений параметров формы и расположения поверхностей вращения со средним квадратическим отклонением в относительной форме S0, не превышающим 1,1·10-2 при 30 независимых измерениях, при неисключенной относительной систематической погрешности , не превышающей 2,4·10-2.
При этом относительная стандартная неопределенность, оцененная по типу A, uA0 составляет 1,1·10-2, оцененная по типу B uB0 - 2,4·10-2.
Относительная суммарная стандартная неопределенность uc0 составляет 2,7·10-2.
Расширенная неопределенность U при коэффициенте охвата k = 2 составляет 5,4·10-2.
2.6 Для обеспечения воспроизведения единицы длины в области измерений параметров формы и расположения поверхностей вращения с указанной точностью должны быть соблюдены правила хранения и применения ГЭТ, утвержденные в установленном порядке.
2.7 ГЭТ применяют для передачи единицы длины в области измерений параметров формы и расположения поверхностей вращения рабочим эталонам методом прямых измерений.
3. Рабочие эталоны
3.1 Рабочие эталоны 1-го разряда
3.1.1 В качестве рабочих эталонов 1-го разряда применяют наборы эталонных мер отклонений формы и расположения поверхностей вращения, состоящие из меры отклонения от круглости со значением параметра Fmax, не превышающим 2·10-8 м, и мер для определения погрешностей коэффициентов увеличения.
3.1.2 Пределы допускаемых относительных погрешностей рабочих эталонов 1-го разряда не должны превышать 3,5·10-2 при доверительной вероятности 0,95.
3.1.3 Рабочие эталоны 1-го разряда применяют для поверки рабочих приборов для измерений отклонений формы и расположения поверхностей вращения с пределами допускаемых относительных погрешностей от 4·10-2 до 8·10-2 методом прямых измерений.
3.2 Рабочие эталоны 2-го разряда
3.2.1 В качестве рабочих эталонов 2-го разряда применяют наборы эталонных мер отклонений формы и расположения поверхностей вращения, состоящие из меры отклонения от круглости со значением параметра Fmax, не превышающим 5·10-8 м, мер для определения погрешностей коэффициентов увеличения.
3.2.2 Пределы допускаемых относительных погрешностей рабочих эталонов 2-го разряда не должны превышать 6·10-2 при доверительной вероятности 0,95.
3.2.3 Рабочие эталоны 2-го разряда применяют для поверки рабочих приборов для измерений отклонений формы и расположения поверхностей вращения с пределами допускаемых относительных погрешностей от 8·10-2 до 30·10-2 методом прямых измерений.
4. Рабочие средства измерений
4.1 В качестве рабочих средств измерений применяют приборы для измерений отклонений формы и расположения поверхностей вращения в диапазоне измерений параметров Fmax от 5·10-8 до 3·10-3 м.
4.2 Пределы допускаемых относительных погрешностей рабочих средств измерений отклонений формы и расположения поверхностей вращения составляют от 4·10-2 до 30·10-2.
Приложение А
(обязательное)
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ПАРАМЕТРОВ ОТКЛОНЕНИЙ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ
ВРАЩЕНИЯ
Рисунок А.1
