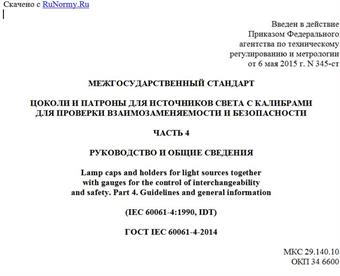

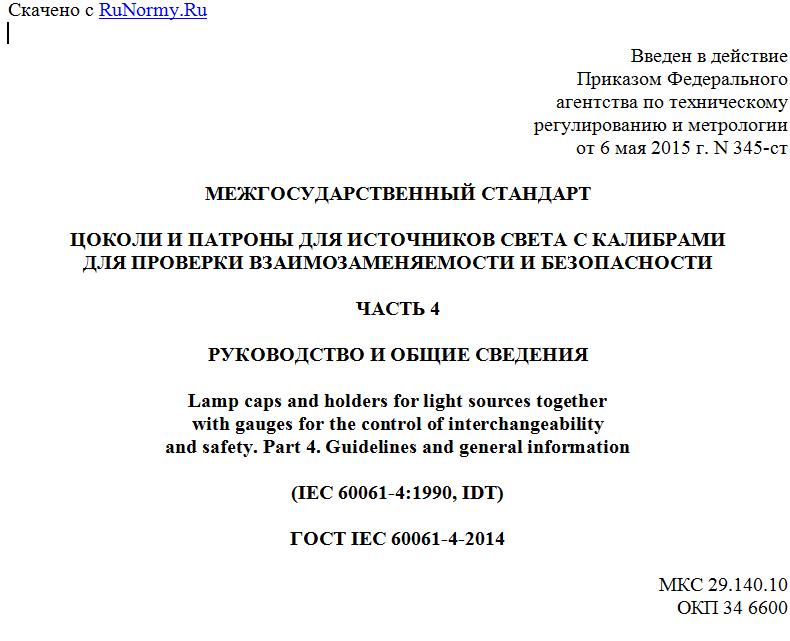

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 мая 2015 г. N 345-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЦОКОЛИ И ПАТРОНЫ ДЛЯ ИСТОЧНИКОВ СВЕТА С КАЛИБРАМИ
ДЛЯ ПРОВЕРКИ ВЗАИМОЗАМЕНЯЕМОСТИ И БЕЗОПАСНОСТИ
ЧАСТЬ 4
РУКОВОДСТВО И ОБЩИЕ СВЕДЕНИЯ
Lamp caps and holders for light sources together
with gauges for the control of interchangeability
and safety. Part 4. Guidelines and general information
(IEC 60061-4:1990, IDT)
ГОСТ IEC 60061-4-2014
МКС 29.140.10
ОКП 34 6600
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Государственным унитарным предприятием Республики Мордовия "Научно-исследовательский институт источников света имени А.Н. Лодыгина" (ГУП Республики Мордовия "НИИИС имени А.Н. Лодыгина") на основе собственного аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. N 72-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 6 мая 2015 г. N 345-ст межгосударственный стандарт ГОСТ IEC 60061-4-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60061-4:1990 Lamp caps and holders together with gauges for the control of interchangeability and safety - Part 4: Guidelines and general information (Цоколи и патроны ламповые с калибрами для проверки взаимозаменяемости и безопасности. Часть 4. Руководство и общие сведения), включая его дополнения A(1992), B(1994), C(1994), D(1995) и изменения A5:1998, A6:2000, A7:2002, A8:2003, A9:2005, A10:2006, A11:2008, A12:2009, A13:2010 и A14:2011.
Изменения и дополнения к международному стандарту, принятые после его официальной публикации, внесены в текст стандарта и выделены двойной вертикальной линией на полях слева (четные страницы) или справа (нечетные страницы) соответствующих листов с параметрами.
Обозначения и годы принятия изменений и дополнений приведены в примечании листа с параметрами.
Международный стандарт разработан подкомитетом 34B "Цоколи ламп и патроны" технического комитета по стандартизации IEC/TC 34 "Лампы и арматура" Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международные стандарты, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Нормативные ссылки из листов 7007-6-3, 7007-7-1, 7007-22-2 и 7007-23-1 объединены и перенесены в дополнительное приложение ДА "Нормативные ссылки" согласно ГОСТ 1.5-2001 и ГОСТ 1.3-2008 (6.2.1).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам (документам) приведены в дополнительном приложении ДБ.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
МЕЖДУНАРОДНОЕ ОБОЗНАЧЕНИЕ ЦОКОЛЕЙ И ПАТРОНОВ ЛАМП С. 1/6
1 Введение Существует система обозначения, которая может быть применена к цоколям и патронам ламп. Для обозначения могут быть использованы буквы и числа. Система получила международное признание и применяется. Между конкретным цоколем и патроном существует взаимосвязь. Это выражается в соответствующем обозначении, часть которого используется совместно для двух изделий. По этой системе возможно сравнение цоколей и патронов разных изготовителей и если они взаимозаменяемы, то им может быть присвоено одно и то же обозначение. Настоящая система является также важным инструментом для контроля распространения конструкций. Присвоение обозначений новым типам цоколей и патронов является исключительным правом группы экспертов EPC подкомитета 34B МЭК. 2 Система обозначения Целью данной системы является то, чтобы каждое присвоенное обозначение было коротким и легко произносимым насколько возможно, чтобы способствовать его использованию на практике. Система обозначения состоит из нескольких частей, образованных буквами, числами и символами, каждая часть имеет собственную характеристику. Конкретному цоколю и патрону присваивают только одно обозначение. Эта система не определяет материалы. Части обозначения указываются без пробелов с разделительными знаками. Полное обозначение цоколей и патронов имеет следующую форму: обозначение цоколя: (a)(b)(c) - (d)/(e) x (f); обозначение патрона: (a)(b)(c) - (d). Примечание - Допускается использование сокращенного обозначения цоколя, если это не вызовет неправильного понимания. Часть обозначения перед косой чертой относится к информации о взаимозаменяемости ламп с конкретным цоколем в соответствующем патроне. Эта часть обозначения будет одинаковой для цоколя и соответствующего патрона. Часть обозначения цоколя за косой чертой, при наличии, относится к основным размерам цоколя, которые не являются необходимой частью требований взаимозаменяемости лампы в патроне. Эти размеры важны для взаимозаменяемости цоколей различного происхождения для ламп одного типа.
7007-1-6
МЕЖДУНАРОДНОЕ ОБОЗНАЧЕНИЕ ЦОКОЛЕЙ И ПАТРОНОВ ЛАМП С. 2/6
3 Первые буквы обозначения 3.1 Часть a 3.1.1 Общие положения Обозначение состоит из одной или нескольких прописных букв, указывающих тип цоколя. Нижеследующий перечень относится к цоколям и имеет аналогичное значение для патронов. Буквы означают: - B - штифтовой (байонетный) цоколь; - BA - штифтовой (байонетный) цоколь, первоначально предназначенный для использования в автомобильных лампах; - BM - штифтовой (байонетный) цоколь для рудничной лампы; - C - цоколь для печатной платы; - E - резьбовой цоколь Эдисона. Пример - E27 - резьбовой цоколь; - F - цоколь с одним контактным штырьком. Различные формы штырьков обозначают строчной буквой после буквы F: - a - цилиндрический штырек; - b - рифленый штырек; - c - специальная форма штырька. Пример - Fa4 - цоколь с одним цилиндрическим контактным штырьком; - G - цоколь с двумя или более контактными штырьками; - H - цоколь с распределителем тепла. Примечание - Распределитель тепла используется для распределения тепла, создаваемого светодиодом на большую площадь поверхности, но не является радиатором. При нормальной эксплуатации он будет обеспечивать тепловой контакт с частью светильника, выполняющий функцию радиатора. Второе буквенное обозначение может быть использовано в качестве видоизменения в соответствии с 3.1.2. Пример - CH14.65d - цоколь печатной платы с теплоотводом и двумя штырьками диаметром 14,65 мм; - K - цоколь с проводными соединениями; - P - фокусирующий цоколь; - R - цоколь с утопленным контактом; - S - цоколь с оболочкой, без штифта для удерживания цоколя в патроне;
7007-1-6
МЕЖДУНАРОДНОЕ ОБОЗНАЧЕНИЕ ЦОКОЛЕЙ И ПАТРОНОВ ЛАМП С. 3/6
- SV - цоколь с оболочкой, без штифта, с коническим концом V-образной формы; - T - цоколь для телефонной лампы; - W - цоколь ламп для осуществления непосредственного электрического контакта через выводы, которые расположены на поверхности цоколя, стеклянная часть (или часть из другого изоляционного материала) важна для крепления в патроне. Это обозначение применяют также к отдельному цоколю из изоляционного материала, используемому в качестве замены для интегрального цоколя и удовлетворяющему тем же требованиям взаимозаменяемости. Примечание - Некоторые более ранние конструкции по форме сходны с клином (Wedge), что привело к введению справочной буквы W; - X - если невозможно применить обозначение вышеперечисленными правилами, то такие цоколи обозначают прописной буквой X с последующим серийным номером. Пример - X511 - стеклянный цоколь с двумя раздельными металлическими крылышками. 3.1.2 Видоизменение I Если цоколь имеет дополнительные характеристики, которые могут быть обозначены другими прописными буквами, то показывают всю комбинацию букв. Буквы, обозначающие наиболее значимые характеристики, указывают первыми. Пример - PK22s - фокусирующий цоколь с кабельным соединением. 3.1.3 Видоизменение II Вновь разработанный в соответствии с настоящими правилами цоколь может получить уже зарезервированное ранее обозначение. Если такие цоколи не/или не полностью взаимозаменяемы по электрическим или механическим параметрам, то к первичному обозначению цоколя добавляют прописные буквы X, Y, Z или U или комбинацию из двух или более букв. Видоизменяющие буквы указывают за первичным обозначением. Если механически неподвижные контакты расположены под углами к оси цоколя, то применяют букву J. Примеры 1 BY22d - цоколь B22, удовлетворяющий специальным требованиям. 2 GY16 - цоколь, который не взаимозаменяем с первичным цоколем G16. 3 PGJ13 - цоколь PG13 с контактами, расположенными под углом к оси цоколя.
7007-1-6
МЕЖДУНАРОДНОЕ ОБОЗНАЧЕНИЕ ЦОКОЛЕЙ И ПАТРОНОВ ЛАМП С. 4/6
3.1.4 Видоизменение III В исключительных случаях обозначению может предшествовать число, обычно 2. Пример - 2G13 - комплект состоит из двух цоколей G13, установленных на определенном расстоянии. (Такой цоколь используют для U-образных люминесцентных ламп). 3.2 Часть b Обозначение состоит из числа, которое указывает приблизительное значение основного размера соединения в миллиметрах. Это значение округляют до наибольшего целого числа после десятичного знака (если приемлемо). Между основным размером и первичной буквой обозначения существует зависимость. Для обозначений: - B, BA, BM, K, S и SV - диаметр корпуса.
