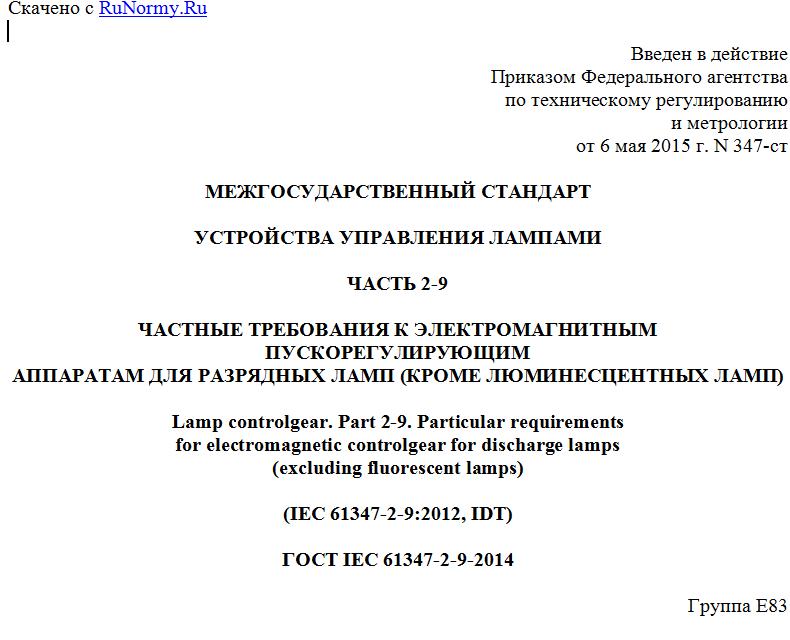

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 6 мая 2015 г. N 347-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УСТРОЙСТВА УПРАВЛЕНИЯ ЛАМПАМИ
ЧАСТЬ 2-9
ЧАСТНЫЕ ТРЕБОВАНИЯ К ЭЛЕКТРОМАГНИТНЫМ ПУСКОРЕГУЛИРУЮЩИМ
АППАРАТАМ ДЛЯ РАЗРЯДНЫХ ЛАМП (КРОМЕ ЛЮМИНЕСЦЕНТНЫХ ЛАМП)
Lamp controlgear. Part 2-9. Particular requirements
for electromagnetic controlgear for discharge lamps
(excluding fluorescent lamps)
(IEC 61347-2-9:2012, IDT)
ГОСТ IEC 61347-2-9-2014
Группа Е83
МКС 29.140.99
ОКП 34 6170
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ") на основе собственного аутентичного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации 332 "Светотехнические изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. N 72-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 6 мая 2015 г. N 347-ст межгосударственный стандарт ГОСТ IEC 61347-2-9-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61347-2-9:2012 Lamp controlgear - Part 2-9: Particular requirements for electromagnetic controlgear for discharge lamps (excluding fluorescent lamps) (Устройства управления лампами. Часть 2-9. Частные требования к электромагнитным пускорегулирующим аппаратам для разрядных ламп (кроме люминесцентных ламп)).
Международный стандарт разработан подкомитетом 34C "Вспомогательные устройства для ламп" технического комитета по стандартизации IEC/TC 34 "Лампы и арматура" Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международные стандарты, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВЗАМЕН ГОСТ IEC 60922-2012
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на электромагнитные пускорегулирующие аппараты (далее - ПРА) индуктивного типа, предназначенные для включения в сеть переменного тока напряжением до 1000 В частотой 50 или 60 Гц вместе с разрядными лампами, такими, как: ртутные высокого давления, натриевые низкого давления, натриевые высокого давления и металлогалогенные. Настоящий стандарт устанавливает частные требования безопасности к ПРА для разрядных ламп, имеющих расчетные мощности, размеры и характеристики, соответствующие установленным в IEC 60188, IEC 60192, IEC 60662 и IEC 61167.
Настоящий стандарт распространяется как на ПРА в целом, так и на его компоненты: резисторы, трансформаторы и конденсаторы. Частные требования к ПРА с тепловой защитой приведены в приложении B.
Для некоторых типов разрядных ламп необходимо зажигающее устройство.
Примечание - ПРА для люминесцентных ламп включены в IEC 61347-2-8.
Требования к рабочим характеристикам установлены в IEC 60923.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60188 High-pressure mercury vapour lamps (Лампы ртутные высокого давления)
IEC 60192 Low pressure sodium vapour lamps (Лампы натриевые низкого давления)
IEC 60598-1 Luminaires Part 1: General requirements and tests (Светильники. Часть 1. Общие требования и методы испытаний)
IEC 60662 Лампы натриевые высокого давления (High-pressure sodium vapour lamps)
IEC 61347-1:2007/Amd. 1:2010 Lamp controlgear - Part 1: General and safety requirements. Amendment 1 (Устройства управления лампами. Часть 1. Общие требования и требования безопасности. Изменение 1)
IEC 61347-2-1 Lamp controlgear - Part 2-1: Particular requirements for starting devices (other than glow starters) (Устройства управления лампами. Часть 2-1. Частные требования к зажигающим устройствам (кроме стартеров тлеющего разряда))
IEC 62035 Discharge lamps (excluding fluorescent lamps) - Safety specifications (Лампы газоразрядные (кроме люминесцентных ламп). Требования безопасности)
3. Термины и определения
Применяют термины по разделу 3 IEC 61347-1 со следующими дополнениями:
3.1 нормируемое превышение температуры обмотки пускорегулирующего аппарата (ПРА); (rated temperature rise of a ballast winding; ): Превышение температуры, установленное изготовителем при условиях, указанных в настоящем стандарте.
Примечание - Требования к источнику питания и условиям установки ПРА приведены в приложении H.
3.2 высоковольтный импульс (high-voltage impulse): Намеренное приложение апериодического напряжения, которое быстро возрастает до амплитудного значения, а затем спадает, обычно более медленно. Такой импульс, в общем, хорошо представляем суммой двух экспонент.
Примечание - Термин "импульс" отличается от термина "всплеск", который относится к колебаниям напряжения, возникающим в электрическом приборе или четырехполюснике при эксплуатации.
4. Общие требования
4.1 Общее
Применяют раздел 4 IEC 61347-1 с дополнительными требованиями, приведенными ниже.
4.2 Конденсаторы и другие компоненты
Конденсаторы и другие компоненты, установленные в ПРА, должны удовлетворять требованиям соответствующих стандартов IEC.
4.3 Пускорегулирующие аппараты с тепловой защитой
ПРА с тепловой защитой должны удовлетворять требованиям приложения B.
5. Общие указания по испытаниям
Применяют раздел 5 IEC 61347-1 с дополнительными требованиями, приведенными ниже.
Типовые испытания проводят на одной выборке, состоящей из восьми ПРА, предъявленных для испытаний: семь ПРА для испытания на ресурс, один - для остальных испытаний. Условия соответствия испытаниям на ресурс см. в разделе 13.
Кроме того, шесть ПРА необходимы для испытания высоковольтным импульсом по разделу 15 для металлогалогенных ламп и натриевых ламп высокого давления. При испытании не должно быть дефектных ПРА.
Испытания проводят по IEC 61347-1 (приложение H). В целом все испытания проводят на каждом типе ПРА или, в случае серии ПРА одного типа, - на типопредставителе этого ряда каждой расчетной мощности или на типопредставителе, выбранном из серии по согласованию с изготовителем.
Допускается уменьшение числа образцов для испытания на ресурс по разделу 13 и использование постоянных S, отличных от 4500, в соответствии с приложением E или даже отказ от этих испытаний, если для одобрения представляют ПРА той же конструкции, но с другими характеристиками, или если протоколы испытаний изготовителя или другого органа признает испытательная лаборатория.
6. Классификация
