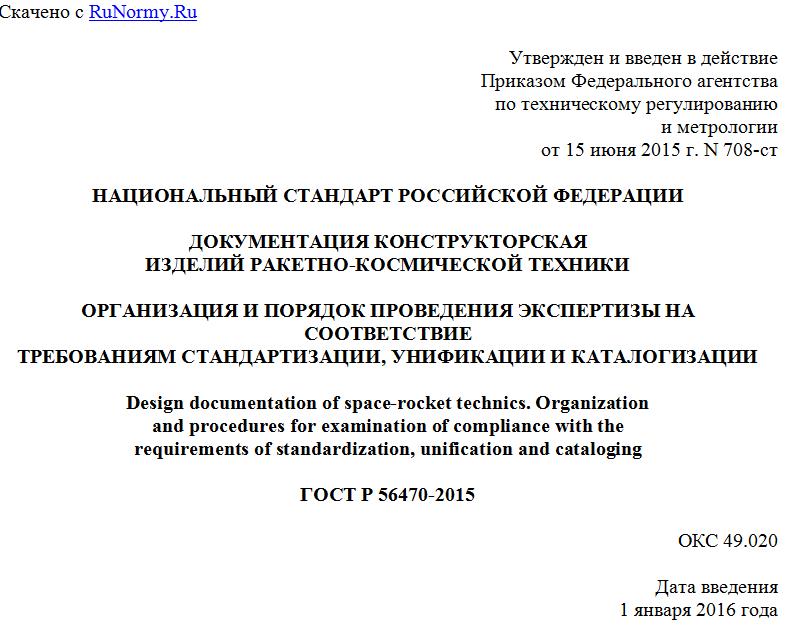

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 15 июня 2015 г. N 708-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОКУМЕНТАЦИЯ КОНСТРУКТОРСКАЯ
ИЗДЕЛИЙ РАКЕТНО-КОСМИЧЕСКОЙ ТЕХНИКИ
ОРГАНИЗАЦИЯ И ПОРЯДОК ПРОВЕДЕНИЯ ЭКСПЕРТИЗЫ НА СООТВЕТСТВИЕ
ТРЕБОВАНИЯМ СТАНДАРТИЗАЦИИ, УНИФИКАЦИИ И КАТАЛОГИЗАЦИИ
Design documentation of space-rocket technics. Organization
and procedures for examination of compliance with the
requirements of standardization, unification and cataloging
ГОСТ Р 56470-2015
ОКС 49.020
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный научно-исследовательский институт машиностроения" (ФГУП ЦНИИмаш)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 321 "Ракетно-космическая техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 708-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Октябрь 2016 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на конструкторскую документацию изделий ракетно-космической техники научного и социально-экономического назначения, а также их составных частей и устанавливает общие требования к организации и порядку проведения экспертизы на соответствие требованиям стандартизации, унификации и каталогизации, определенным в техническом задании на разработку и модернизацию изделий.
Экспертизу конструкторской документации унифицированных или заимствованных составных частей изделия на соответствие требованиям настоящего стандарта не проводят.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 1.1-2002 Межгосударственная система стандартизации. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 1.1, а также следующие термины с соответствующими определениями:
3.1 стандартизация: Деятельность по установлению правил и характеристик в целях их добровольного многократного использования, направленная на достижение упорядоченности в сферах производства и обращения продукции и повышение конкурентоспособности продукции, работ или услуг.
3.2 техническая экспертиза конструкторской документации: Комплекс научно-технических и организационно-методических мероприятий по оценке соответствия проектной и рабочей конструкторской документации разрабатываемого изделия требованиям, установленным в техническом задании на выполнение работы, действующим документам по стандартизации, современному уровню развития науки и техники, по определению целесообразности и реализуемости проекта, риска в достижении требуемой эффективности в выполнении заданных сроков создания и обоснованности технико-экономических показателей изделия.
3.3 унификация: Приведение к единообразию технических характеристик изделий, технологических процессов, методов и средств испытаний, услуг и т.д. на основе установления рационального числа их разновидностей.
3.4 внутрипроектная унификация: Унификация, проводимая в пределах одного проекта.
Примечание - Проект - совокупность документов (расчетов, чертежей и др.) для создания какого-либо изделия, в данном случае - при создании изделия в соответствии с техническим заданием.
3.5 межпроектная унификация: Унификация, проводимая в пределах двух и более проектов.
3.6 заимствованная составная часть изделия: Составная часть, ранее разработанная как оригинальная для конкретного принятого к производству (эксплуатации) изделия и примененная в разрабатываемом изделии.
3.7 оригинальная составная часть изделия: Составная часть, разработанная впервые для данного изделия.
3.8 унифицированная составная часть: Составная часть, применяемая в двух и более изделиях.
3.9 типоразмер: Совокупность габаритных и установочных размеров, характерных для данного типа изделий.
3.10 продукция для федеральных государственных нужд: Продукция, необходимая для решения задач жизнеобеспечения, безопасности и для реализации федеральных и межгосударственных целевых программ.
3.11 каталогизация продукции (для федеральных государственных нужд): Совокупность процессов, обеспечивающих создание и применение Федерального каталога продукции для федеральных государственных нужд.
Примечание - К процессам относят: единообразное представление, сбор, классификацию, идентификацию, кодирование, регистрацию, обработку, хранение и распространение информации о продукции для федеральных государственных нужд.
3.12 федеральная система каталогизации продукции (для федеральных государственных нужд); ФСКП: Упорядоченная совокупность организационной структуры, документов и информационных технологий по каталогизации продукции для федеральных государственных нужд.
3.13 Федеральный каталог продукции (для федеральных государственных нужд); ФКП: Нормативный документ федеральной системы каталогизации продукции для федеральных государственных нужд, содержащий систематизированные сведения о номенклатуре продукции для федеральных государственных нужд и ее характеристиках.
3.14 предмет снабжения; ПС: Продукция (изделие, комплектующее изделие, комплект, вещество или материал), являющаяся предметом самостоятельной поставки государственным заказчикам.
3.15 номенклатурный перечень предметов снабжения; НП ПС: Документ системы каталогизации, содержащий сведения о номенклатуре предметов снабжения, включенных в Федеральный каталог продукции.
3.16 каталожное описание предмета снабжения; КО ПС: Документ федеральной системы каталогизации продукции для федеральных государственных нужд, содержащий сведения о характеристиках конкретного предмета снабжения, заполняемый согласно требованиям соответствующего стандартного формата описания предметов снабжения.
3.17 федеральный номенклатурный номер предмета снабжения; ФНН ПС: Учетный номер, присвоенный предмету снабжения, включенному в Федеральный каталог продукции.
4. Обозначения и сокращения
4.1 В настоящем стандарте применены следующие обозначения:
Кму - коэффициент межпроектной унификации;
Кп - коэффициент повторяемости;
Кпр - коэффициент применяемости.
4.2 В настоящем стандарте применены следующие сокращения:
ЕСКД - Единая система конструкторской документации;
КД - конструкторская документация;
НД - нормативный документ;
ОКР - опытно-конструкторская работа;
ПЗ - пояснительная записка;
РКД - рабочая конструкторская документация;
СЧ - составная часть;
ТЗ - техническое задание;
ТП - технический проект;
ЭП - эскизный проект.
5. Общие положения
5.1 Под экспертизой КД изделия и СЧ изделия (далее - экспертиза) на соответствие требованиям стандартизации, унификации и каталогизации понимается проверка КД ЭП (ТП) и РКД опытного образца изделия на соответствие требованиям ТЗ и действующим НД.
5.2 В ТЗ на разработку изделия в общем случае указывают:
а) стадии ОКР, на которых следует проводить экспертизу по стандартизации, унификации и каталогизации;
б) цели и задачи проведения экспертизы;
в) виды проводимых экспертиз на соответствие требованиям НД:
1) по стандартизации и унификации,
2) по каталогизации;
г) головную организацию, осуществляющую проведение экспертизы;
д) организации (предприятия), участвующие в проведении экспертизы.
5.3 Экспертизу КД проводят по документации, выполненной как в бумажном виде, так и в электронной форме.
5.4 Необходимость проведения экспертизы КД и ее финансирование должны быть предусмотрены в контракте (договоре) на создание изделия или его СЧ.
5.5 Экспертизу КД ЭП (ТП) проводит головная организация по стандартизации, унификации и каталогизации при проведении технической экспертизы головной научно-исследовательской организацией ракетно-космической промышленности, определенной заказчиком, если иное не оговорено ТЗ, контрактом (договором),
