Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июня 2015 г. N 605-ст

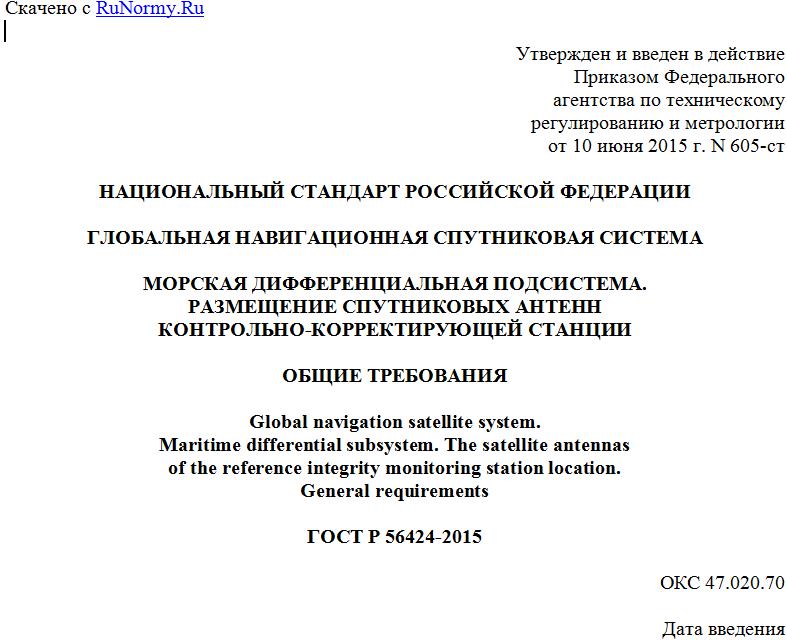

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЛОБАЛЬНАЯ НАВИГАЦИОННАЯ СПУТНИКОВАЯ СИСТЕМА
МОРСКАЯ ДИФФЕРЕНЦИАЛЬНАЯ ПОДСИСТЕМА.
РАЗМЕЩЕНИЕ СПУТНИКОВЫХ АНТЕНН
КОНТРОЛЬНО-КОРРЕКТИРУЮЩЕЙ СТАНЦИИ
ОБЩИЕ ТРЕБОВАНИЯ
Global navigation satellite system.
Maritime differential subsystem. The satellite antennas
of the reference integrity monitoring station location.
General requirements
ГОСТ Р 56424-2015
ОКС 47.020.70
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Закрытым акционерным обществом "Центральный научно-исследовательский и проектно-конструкторский институт морского флота" (ЗАО "ЦНИИМФ") совместно с Акционерным обществом "Научно-технический центр современных навигационных технологий" "Интернавигация" (АО "НТЦ "Интернавигация")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 363 "Радионавигация"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2015 г. N 605-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает общие требования к размещению спутниковых антенн, которые входят в состав оборудования контрольно-корректирующей станции морской дифференциальной подсистемы для приема сигналов ГНСС ГЛОНАСС/GPS/ГАЛИЛЕО [1].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 32453-2013 Глобальная навигационная спутниковая система. Системы координат. Методы преобразований координат определяемых точек
ГОСТ Р 52928-2010 Система спутниковая навигационная глобальная. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется при менять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52928, а также следующие термины с соответствующими определениями:
3.1.1 абсолютные координаты: Пространственные координаты объекта в прямоугольной геоцентрической системе координат или на земном эллипсоиде.
3.1.2 абсолютная точность: Точность определения местоположения потребителя в геоцентрической пространственной системе координат.
3.1.3 альманах: Орбитальные характеристики спутников, используемые для расчета параметров - времени появления спутника в зоне видимости, угла возвышения над горизонтом, азимута.
3.1.4 возвышение спутника: Угол возвышения спутника над горизонтом.
3.1.5 геометрический фактор: Величина, характеризующая качественную оценку точности измерений координат и времени в спутниковых навигационных системах.
3.1.6 диапазон нерабочих температур: Диапазон температур, при котором могут находиться приборы и устройства с сохранением своих характеристик после возвращения в диапазон рабочих температур.
3.1.7 диапазон рабочих температур: Диапазон температур, при котором обеспечиваются все характеристики оборудования в составе контрольно-корректирующей станции.
3.1.8 дифференциальные поправки: Корректирующие поправки, передаваемые контрольно-корректирующими станциями для повышения точности определения координат.
3.1.9 дифференциальный режим: Режим работы навигационной аппаратуры потребителей с целью достижения в определенном заданном районе высокой точности обсерваций с учетом дифференциальных поправок.
3.1.10 доступность системы: Вероятность получения потребителем в рабочей зоне достоверной информации о своем местоположении в заданный момент времени и с требуемой точностью. Процент времени, в течение которого обеспечиваются условия на заданном временном интервале.
3.1.11 контрольно-корректирующая станция; ККС: Комплекс радиотехнических и программно-вычислительных средств, осуществляющий формирование корректирующей информации по сигналам ГНСС, контролирующий качество функционирования дифференциальной подсистемы и ГНСС в объявленной рабочей зоне.
3.1.12 корректирующая информация; КИ: Данные, содержащие дифференциальные поправки к измеряемым навигационным параметрам и другие сообщения, используемые в навигационной аппаратуре потребителя для повышения точности и надежности навигационных определений.
3.1.13 обсервация: Навигационное наблюдение с целью получения информации о координатах места потребителя.
3.1.14 опорная станция; ОС: Радиотехническое оборудование, входящее в состав ККС и предназначенное для определения дифференциальных поправок и формирования корректирующей информации.
3.1.15 погрешность дифференциальной дальности потребителя; UDRE: Средняя квадратическая погрешность поправки псевдодальности из-за влияния окружающего шума и разности в многолучевости принимаемых сигналов.
3.1.16 погрешность навигационного определения: Статистическая характеристика разности между найденным положением потребителя и истинными координатами для произвольной точки в зоне обслуживания в течение заданного интервала времени.
3.1.17 система координат: Опорная система координат, используемая для привязки спутниковых антенн и расчета координат места.
3.1.18 системная шкала времени ГНСС: Шкала времени, предназначенная для временной привязки основных процессов во всех подсистемах глобальной навигационной спутниковой системы.
3.1.19 совместимость ГНСС: Способность раздельного или совместного использования различных навигационных систем и их функциональных дополнений без помех со стороны отдельной системы, отдельного функционального дополнения или отдельного сигнала системы.
3.1.20 станция интегрального контроля; СИК: Радиотехническое оборудование, входящее в состав ККС и предназначенное для непрерывного контроля содержания дифференциальных сообщений, формируемых опорной станцией, а также целостности сигналов ККС и параметров радиомаяка.
3.2 Обозначения и сокращения
В настоящем стандарте применены следующие обозначения и сокращения:
ВТ - высокая точность;
ГАЛИЛЕО - Европейская глобальная спутниковая система;
ГЛОНАСС - глобальная навигационная спутниковая система Российской Федерации;
ГНСС - глобальная навигационная спутниковая система;
МДПС - морская дифференциальная подсистема;
НАП - навигационная аппаратура потребителя;
ПЗ-90.11 - уточненная общеземная система координат "Параметры Земли 1990 г.";
DGPS - дифференциальная подсистема ГНСС GPS;
ECEF - земная фиксированная центрированная система;
GPS - глобальная навигационная спутниковая система Соединенных Штатов Америки;
RTCM - радиотехническая комиссия по морским службам;
UDRE - ошибка дифференциальной дальности потребителя;
WGS-84 - всемирная геодезическая система координат 1984 г.
4. Технические и эксплуатационные требования
к антеннам ГНСС
4.1 Общие положения
Спутниковые антенны предназначены для приема сигналов навигационных спутниковых систем ГЛОНАСС, ГАЛИЛЕО, GPS и являются составной частью ККС МДПС [2].
Положение фазового центра антенны ОС определяет точку, относительно которой рассчитываются дифференциальные поправки.
Положение фазового центра антенны СИК определяет точку, относительно которой производится контроль достоверности принимаемой КИ, целостности навигационного поля ГНСС и дифференциальной подсистемы.
Погрешность координат фазового центра антенн ККС может вносить постоянную систематическую погрешность в передаваемые дифференциальные поправки и контролируемые параметры работы ККС.
Настоящий стандарт устанавливает общие требования к выбору типа и места размещения антенных устройств как элементов контрольно-корректирующей станции - опорной станции и станции интегрального контроля морской дифференциальной подсистемы.
При развертывании ККС МДПС проводят предварительную топографическую съемку местности для выбора оптимального места размещения антенн ГНСС ГЛОНАСС/GPS/ГАЛИЛЕО с учетом рельефа, а также существующей инфраструктуры - наличия строений, вышек, мачт.
Распределение спутников на орбитах и структура их сигналов определяют ограничения, которые необходимо учитывать при выборе места размещения спутниковых антенн. Опорная станция осуществляет прием сигналов, формирование и передачу дифференциальных поправок для спутников с углами возвышения над горизонтом свыше 7,5°.
Строения, вышки, мачты, возвышенности, окружающий лес и другие мешающие объекты могут вызывать затенение антенн в горизонтальной плоскости, что приводит к прерыванию приема сигналов от спутников.
Поэтому спутниковые антенны должны располагаться в таком месте, чтобы воздействие окружающих объектов в горизонтальной плоскости диаграммы
