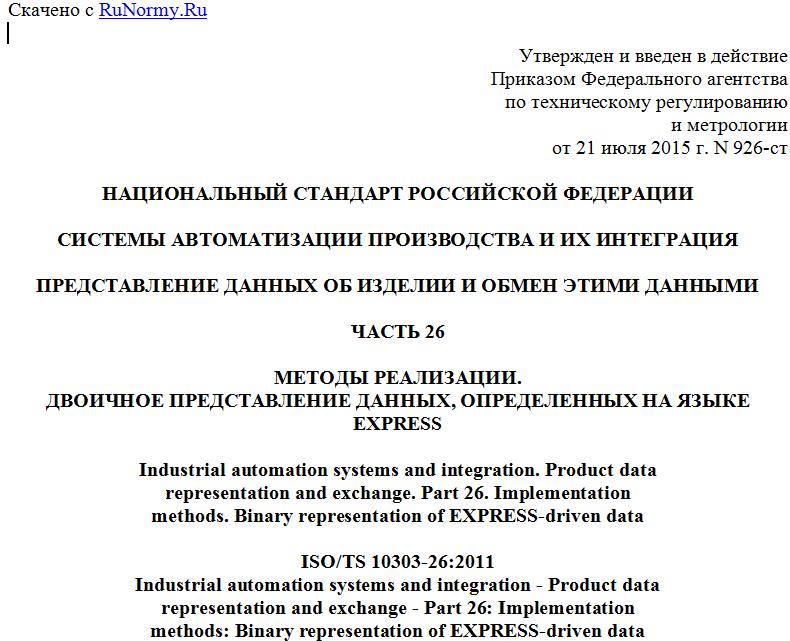

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 21 июля 2015 г. N 926-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 26
МЕТОДЫ РЕАЛИЗАЦИИ.
ДВОИЧНОЕ ПРЕДСТАВЛЕНИЕ ДАННЫХ, ОПРЕДЕЛЕННЫХ НА ЯЗЫКЕ EXPRESS
Industrial automation systems and integration. Product data
representation and exchange. Part 26. Implementation
methods. Binary representation of EXPRESS-driven data
ISO/TS 10303-26:2011
Industrial automation systems and integration - Product data
representation and exchange - Part 26: Implementation
methods: Binary representation of EXPRESS-driven data
(IDT)
ГОСТ Р ИСО/ТС 10303-26-2015
ОКС 25.040.40
Дата введения
1 октября 2016 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2015 г. N 926-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-26:2011 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 26. Методы реализации. Двоичное представление данных, определенных на языке EXPRESS" (ISO/TS 10303-26:2011 "Industrial automation systems and integration - Product data representation and exchange - Part 26: Implementation methods: Binary representation of EXPRESS-driven data").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 представлен на сайте http://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Методы реализации". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".
Настоящий стандарт определяет связь языка EXPRESS с Иерархическим форматом данных, версия 5 (HDF5). HDF5 первоначально был разработан Национальным центром суперкомпьютерных приложений Иллинойского университета, а в настоящее время поддерживается некоммерческой организацией Группа HDF. Программное обеспечение HDF включает библиотеки ввода-вывода и средства анализа, визуализации и конвертирования научных данных.
Настоящий стандарт определяет отображение экземпляров данных, определенных на языке EXPRESS, на формат файла HDF5. Однако настоящий стандарт не отображает все конструкции языка моделирования EXPRESS на HDF5. HDF5 не является языком моделирования, но файл HDF5 содержит в себе типы данных, определяющие включенные в данный файл экземпляры данных.
Пользователи настоящего стандарта должны обладать детальными знаниями понятий языка EXPRESS, определенного в ИСО 10303-11, и HDF5. В приведенных примерах программ использован прикладной программный интерфейс HDF5.
1 Область применения
Настоящий стандарт определяет отображение конструкций данных, определенных на языке EXPRESS, на формат двоичного файла, соответствующего Иерархическому формату данных, версия 5 (HDF5).
Требования настоящего стандарта не распространяются на:
- отображение ограничений и правил, определенных на языке EXPRESS, на файл HDF5;
- отображение конкретных прикладных программных интерфейсов EXPRESS-схем на данные, определенные на языке EXPRESS.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ИСО 639-2 Коды для представления названий языков. Часть 2. Код Alpha-3 (ISO 639-2, Codes for the representation of names of languages - Part 2: Alpha-3 code)
ИСО 8601 Элементы данных и форматы обмена. Обмен информацией. Представление дат и времени (ISO 8601, Data elements and interchange formats - Information interchange - Representation of dates and times)
ИСО 10303-1 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
Спецификация формата файлов HDF5. Группа HDF. Доступна в Интернете по адресу: http://www.hdfgroup.org/HDF5/doc/H5.format.html (HDF5 File Format Specification. HDF Group. Available from World Wide Web: http://www.hdfgroup.org/HDF5/doc/H5.format.html)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 прикладной протокол (application protocol): Часть настоящего комплекса стандартов, которая определяет прикладную интерпретированную модель, удовлетворяющую области применения и информационным требованиям к конкретному приложению.
[ИСО 10303-1:1994, статья 3.2.7]
3.2 данные (data): Представление информации в формальном виде, пригодном для передачи, интерпретации или обработки людьми или компьютерами.
[ИСО 10303-1:1994, статья 3.2.14]
3.3 язык определения данных (data specification language): Набор правил для определения данных и их взаимосвязей, пригодный для компьютерной передачи, интерпретации или обработки.
[ИСО 10303-1:1994, статья 3.2.16]
3.4 данные, определенные на языке EXPRESS (EXPRESS-driven data): Набор экземпляров объектов, определенных в EXPRESS-схеме.
3.5 совокупность (population): Множество экземпляров объектного типа данных.
[ИСО 10303-11:2004, статья 3.3.16]
4 Сокращения
В настоящем стандарте применены следующие сокращения:
ПП - прикладной протокол (application protocol; AP);
ТБ - тепловой баланс (thermal balance; TB);
ЯОД - язык определения данных (data definition language; DDL);
API - интерфейс прикладного программирования (application programming interface);
HDF5 - Иерархический формат данных, версия 5 (Hierarchical Data Format Version 5);
I/O - ввод и вывод (input and output).
5 Соответствие
Отображение данных, определенных на языке EXPRESS, на формат файла HDF5 не зависит от интерфейса прикладного программирования, используемого при работе с файлом HDF5.
Примечание - Редакции 1.6.5 и 1.8.0 интерфейса прикладного программирования HDF5 поддерживаются данным отображением. Редакция 1.8.0 содержит новые конструкции, которые не используются в данном отображении.
Файл HDF5 соответствует настоящему стандарту в том случае, если:
- он соответствует определению формата файла HDF5;
- он основан на допустимой EXPRESS-схеме, которая может иметь интерфейсы с другими допустимыми схемами;
- данные, определенные на языке EXPRESS, представлены в файле HDF5 так, как это определено в настоящем стандарте.
Соответствие препроцессоров и постпроцессоров обработки данных находится вне области применения настоящего стандарта.
6 Отображение данных, определенных на языке EXPRESS, на формат файла HDF5
