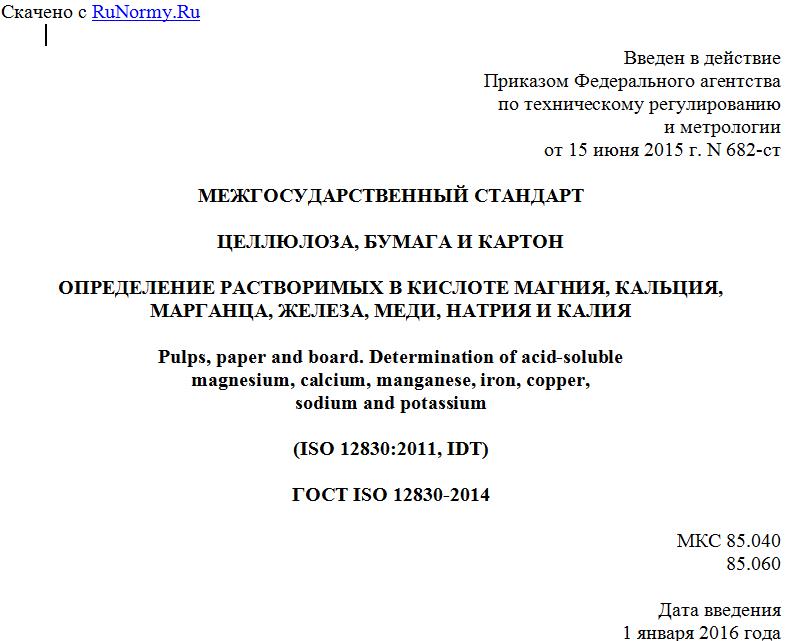

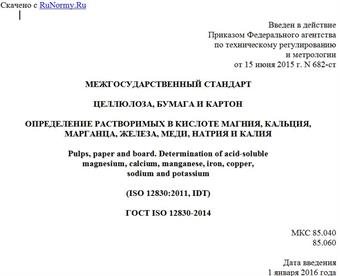

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 15 июня 2015 г. N 682-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЦЕЛЛЮЛОЗА, БУМАГА И КАРТОН
ОПРЕДЕЛЕНИЕ РАСТВОРИМЫХ В КИСЛОТЕ МАГНИЯ, КАЛЬЦИЯ,
МАРГАНЦА, ЖЕЛЕЗА, МЕДИ, НАТРИЯ И КАЛИЯ
Pulps, paper and board. Determination of acid-soluble
magnesium, calcium, manganese, iron, copper,
sodium and potassium
(ISO 12830:2011, IDT)
ГОСТ ISO 12830-2014
МКС 85.040
85.060
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт целлюлозно-бумажной промышленности" (ОАО "ВНИИБ"), Межгосударственным техническим комитетом по стандартизации МТК 177 "Целлюлоза, бумага, картон и материалы промышленно-технические разного назначения" на основе аутентичного перевода на русский язык указанного в пункте 5 международного стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 682-ст межгосударственный стандарт ГОСТ ISO 12830-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен международному стандарту ISO 12830:2011 Paper, board and pulps - Determination of acid-soluble magnesium, calcium, manganese, iron, copper, sodium and potassium (Бумага, картон и целлюлоза. Определение растворимых в кислоте магния, кальция, марганца, железа, меди, натрия и калия).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC6/PC2 "Методы испытаний и технические требования к качеству бумаги и картона" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
В разделе "Нормативные ссылки" и тексте стандарта ссылки на международные стандарты актуализированы.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на целлюлозу, бумагу и картон (далее - продукция) и устанавливает два метода определения содержания растворимых в соляной кислоте элементов - магния, кальция, марганца, железа, меди, натрия и калия в продукции: метод атомно-абсорбционной спектрометрии и метод атомно-эмиссионной спектрометрии с индуктивно связанной плазмой. Перечисленные элементы составляют растворимую в соляной кислоте часть остатка (золы), полученного при сжигании продукции. Если остаток растворяется полностью, то результаты, полученные методами настоящего стандарта, определяют общее количество элементов в пробе.
Примечание - Поскольку методы настоящего стандарта предполагают использование опасных химикатов и газов, которые могут образовывать взрывчатые смеси с воздухом, то необходимо соблюдать соответствующие меры безопасности.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок используют последнее издание ссылочного документа (включая все его изменения).
ISO 186 Paper and board - Sampling to determine average quality (Бумага и картон. Отбор проб для определения среднего качества)
ISO 638 Pulps - Determination of dry matter content - Oven-drying method (Целлюлоза. Определение содержания сухого вещества. Метод высушивания в сушильном шкафу)
ISO 1762 Paper, board and pulps - Determination of residue (ash) on ignition at 525 °C [Бумага, картон и целлюлоза. Определение остатка (золы) при прокаливании при температуре 525 °С]
ISO 3696 Water for analytical laboratory use - Specification and test methods (Вода для использования в аналитической лаборатории. Спецификация и методы испытания)
ISO 7213 Pulps - Sampling for testing (Целлюлоза. Отбор проб для испытаний)
3. Сущность метода
Сущность метода заключается в сжигании пробы продукции при температуре 525 °С, растворении остатка золы в соляной кислоте (HCl) молярной концентрации 6 моль/дм3 и определении массовой доли элемента в пробе с использованием атомно-абсорбционного спектрометра или атомно-эмиссионного спектрометра с индуктивно связанной плазмой.
4. Реактивы
4.1 Все используемые для анализа реактивы должны быть химически чистыми (х.ч.) или чистыми для анализа (ч.д.а.).
Дистиллированная или деионизированная вода должна быть 2-й степени очистки по ISO 3696.
4.2 Кислота соляная (HCl), раствор молярной концентрации с = 6 моль/дм3, полученный при растворении 500 см3 концентрированной соляной кислоты плотностью 1,19 г/см3 в 1000 см3 воды.
4.3 Кислота азотная (HNO3), концентрированная плотностью 1,4 г/см3.
4.4 Лантана хлорид (LaCl3), раствор массовой концентрации лантана 50 г/дм3. Для получения раствора в колбе вместимостью 1000 см3 растворяют 59 г оксида лантана (La2O3) в 200 см3 соляной кислоты (4.2) и добавляют воду до отметки 1000 см3.
Примечание - Раствор хлорида лантана используют для устранения химической интерференции при атомизации кальция и магния в ацетиленовоздушном пламени.
Раствор не применяют в случае использования оксида азота/ацетиленового пламени или индуктивно связанной плазмы (ICP).
4.5 Цезия хлорид (CsCl), раствор массовой концентрации цезия 50 г/дм3. Для получения раствора в колбу вместимостью 1000 см3 помещают 63,5 г ультрачистого хлорида цезия (CsCl) и добавляют воду до отметки 1000 см3.
Примечание - Раствор хлорида цезия используют для подавления ионизации натрия и калия, а также для подавления ионизации кальция в оксиде азота/ацетиленовом пламени. В случае использования ацетиленовоздушного пламени или индуктивно связанной плазмы (ICP) раствор хлорида цезия не применяют.
4.6 Для определения каждого элемента в качестве основного раствора используют стандартные растворы, предназначенные для атомно-абсорбционной спектрометрии или атомно-эмиссионной спектрометрии с индуктивно связанной плазмой или растворы, приготовленные в лаборатории следующим образом.
4.6.1 Для приготовления основного раствора магния массовой концентрации 1000 мг/дм3 в колбу помещают 1,000 г металлического магния, растворяют в 100 см3 азотной кислоты (4.3), разбавленной в соотношении 1:4, и добавляют воду до отметки 1000 см3.
4.6.2 Для приготовления основного раствора кальция массовой концентрации 1000 мг/см3 в колбу помещают 2,497 г химически чистого карбоната кальция (CaCO3), растворяют в минимальном объеме азотной кислоты (4.3), разбавленной в соотношении 1:4, и добавляют воду до отметки 1000 дм3.
4.6.3 Для приготовления основного раствора марганца массовой концентрации 1000 мг/см3 в колбу помещают 1,000 г металлического марганца, растворяют в минимальном объеме азотной кислоты (4.3), разбавленной в соотношении 1:1, и добавляют воду до отметки 1000 см3.
4.6.4 Для приготовления основного раствора железа массовой концентрации 1000 мг/см3 в колбу помещают 1,000 г металлического железа, растворяют в 20 см3 соляной кислоты (4.2) и добавляют воду до отметки 1000 см3.
4.6.5 Для приготовления основного раствора меди массовой концентрации 1000 мг/см3 в колбу помещают 1,000 г металлической меди, растворяют в минимальном объеме азотной кислоты (4.3), разбавленной в соотношении 1:1, и добавляют воду до отметки 1000 см3.
4.6.6 Для приготовления основного раствора натрия массовой концентрации 1000 мг/дм3 в платиновом или фарфоровом тигле сжигают навеску безводного сульфата натрия (Na2SO4) при температуре 550 °С. Остаток золы охлаждают до комнатной температуры в эксикаторе. Затем растворяют 3,089 г сухого сульфата натрия в воде и добавляют воду до отметки 1000 см3. Раствор хранят в полиэтиленовой посуде.
4.6.7 Для приготовления основного раствора калия массовой концентрации 1000 мг/дм3 в платиновом или фарфоровом тигле сжигают навеску безводного сульфата калия (K2SO4) при температуре 550 °С и охлаждают до комнатной температуры в эксикаторе. Затем растворяют 2,228 г сухого сульфата калия в воде и добавляют воду до отметки 1000 см3. Раствор хранят в полиэтиленовой посуде.
Для просмотра документа целиком скачайте его >>>
