"ГОСТ Р ИСО 13934-1-2015. Национальный стандарт Российской Федерации. Материалы текстильные. Свойства тканей при растяжении. Часть 1. Определение максимального усилия и относительного удлинения при максимальном усилии методом полоски"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

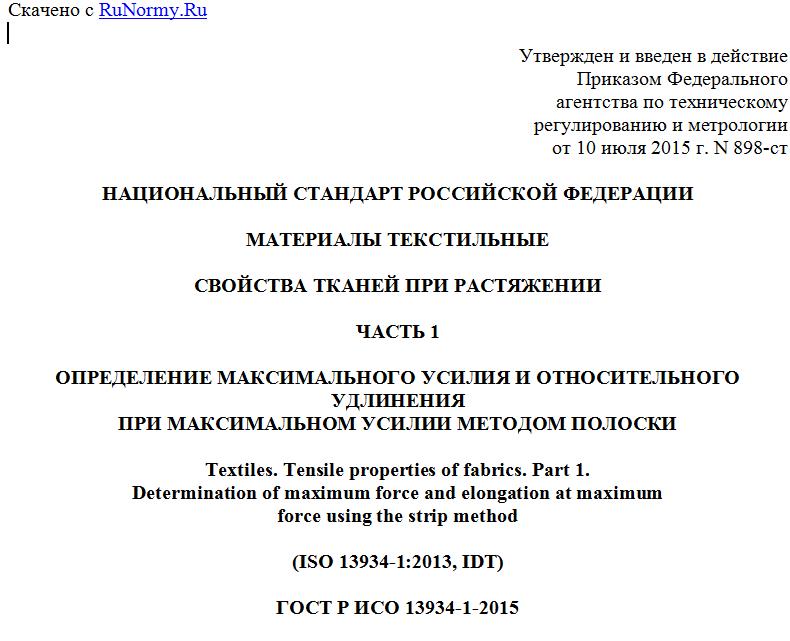

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июля 2015 г. N 898-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ

СВОЙСТВА ТКАНЕЙ ПРИ РАСТЯЖЕНИИ

ЧАСТЬ 1

ОПРЕДЕЛЕНИЕ МАКСИМАЛЬНОГО УСИЛИЯ И ОТНОСИТЕЛЬНОГО УДЛИНЕНИЯ
ПРИ МАКСИМАЛЬНОМ УСИЛИИ МЕТОДОМ ПОЛОСКИ

Textiles. Tensile properties of fabrics. Part 1.
Determination of maximum force and elongation at maximum
force using the strip method

(ISO 13934-1:2013, IDT)

ГОСТ Р ИСО 13934-1-2015

ОКС 59.080.30

Дата введения
1 июня 2016 года

Предисловие

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 июля 2015 г. N 898-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 13934-1:2013 "Материалы текстильные. Свойства тканей при растяжении. Часть 1. Определение максимального усилия и относительного удлинения при максимальном усилии методом полоски" (ISO 13934-1:2013 "Textiles - Tensile properties of fabrics - Part 1: Determination of maximum force and elongation at maximum force using the strip method").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт устанавливает метод определения максимального растягивающего усилия и относительного удлинения при максимальном растягивающем усилии тканей с использованием пробной полоски.
Примечание - ИСО 13934-2 описывает метод, известный как грэб-метод. Относительно информативных ссылок см. Библиографию.

Данный метод главным образом распространяется на тканые текстильные изделия, включая ткани, проявляющие свойства эластичности, придаваемые присутствием эластичного волокна, а также за счет механической или химической обработки. Метод может быть применим к тканям, изготовленным по другим технологиям. Рассматриваемый метод, как правило, не применим к геотекстилю, нетканым изделиям, тканям с покрытием, тканым материалам из стекловолокна и тканям, изготовленным из углеродных волокон или полиолефиновой ленточной пряжи (см. библиографию).
Данный метод устанавливает порядок определения максимального растягивающего усилия и относительного удлинения при максимальном растягивающем усилии образцов, находящихся в равновесном состоянии со стандартными атмосферными условиями испытания, и образцов во влажном состоянии.
Данный метод ограничен применением постоянной скорости растяжения (CRE) испытательных машин.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют самые последние издания, включая любые изменения и поправки.
ИСО 139:2005 Изделия текстильные. Стандартные атмосферные условия для проведения кондиционирования и испытаний (ISO 139:2005, Textiles - Standard atmospheres for conditioning and testing)
ИСО 3696:1987 Вода для лабораторного анализа. Технические требования и методы испытаний (ISO 3696:1987, Water for analytical laboratory use - Specification and test method)
ИСО 7500-1:2004 Материалы металлические. Проверка одноосных испытательных машин для испытаний при статических нагрузках. Часть 1. Машины для испытания на растяжение/сжатие. Проверка и калибровка силоизмерительных систем (ISO 7500-1:2004, Metallic materials - Verification of static uniaxial testing machines - Part 1: Tension/compression testing machines. Verification and calibration of the force-measuring system)
ИСО 10012:2003 Системы менеджмента измерений. Требования к процессам измерения и измерительному оборудованию (ISO 10012:2003, Measurement management systems - Requirements for measurement processes and measuring equipment)

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 испытательная машина с постоянной скоростью растяжения; CRE [constant-rate-of-extension testing machine]: Испытательная разрывная машина, оснащенная одним неподвижным зажимом и другим подвижным, который в процессе испытания перемещается с постоянной скоростью, причем испытательная система в целом фактически не имеет отклонения.
3.2 испытание на разрыв полоски ткани (strip test): Испытание на растяжение, в котором образец ткани в форме полоски зажимают в захватах разрывной машины на полную ширину.
3.3 зажимная длина (gauge length): Расстояние между двумя расчетными зажимными точками испытательной машины.
Примечание - Точки или линии действующего зажима можно проверить, зажав испытуемый образец при определенном предварительном натяжении вместе с копировальной бумагой, чтобы получить рисунок зажима на образце (точки или линии) и/или отпечаток зажимных губок.

3.4 первоначальная длина (initial length): Длина образца при предварительном натяжении между двумя расчетными зажимными точками в начале конкретного испытания.
Примечание - См. также 3.3.

3.5 предварительное натяжение (pretension): Усилие, приложенное к образцу в начале конкретного испытания.
Примечание - Предварительное натяжение используется для определения первоначальной длины испытуемого образца (см. также 3.4 и 3.7).

3.6 удлинение (extension): Увеличение длины испытуемого образца под действием силы.
Примечание - Удлинение выражают в единицах длины.

3.7 относительное удлинение (elongation): Отношение удлинения испытуемого образца к его первоначальной длине.
Примечание - Относительное удлинение выражают в процентах.

3.8 максимальное относительное удлинение (elongation at maximum force): Относительное удлинение образца под действием максимального усилия.
Примечание - См. рисунок 1.



1 - усилие; 2 - максимальное усилие; 3 - разрывная нагрузка;
4 - предварительное натяжение; 5 - максимальное
относительное удлинение; 6 - относительное разрывное
удлинение; 7 - относительное удлинение

Рисунок 1 - Пример кривой зависимости
"усилие-относительное удлинение"

3.9 относительное разрывное удлинение (elongation at rupture): Удлинение испытуемого образца, соответствующее усилию при разрыве.
Примечание - См. рисунок 1.

3.10 разрывная нагрузка (force at rupture): Усилие, зарегистрированное в момент разрыва испытуемого образца в процессе испытания на растяжение.
Примечание - См. рисунок 1.

3.11 максимальное усилие (maximum force): Максимальное усилие, зарегистрированное при растяжении образца до момента разрыва в процессе испытания в заданных условиях.
Примечание - См. рисунок 1.

4. Принцип

Образец ткани установленного размера растягивают с постоянной скоростью до момента разрыва. Регистрируют максимальное усилие, относительное максимальное удлинение и, если требуется, разрывную нагрузку и относительное разрывное удлинение.

5. Отбор проб

Отбирают пробы либо в соответствии с процедурой, описанной в технических требованиях на рассматриваемую ткань, либо методом, согласованным между заинтересованными сторонами.
В отсутствие соответствующих технических требований на материал можно использовать подходящий метод отбора проб, пример которого приведен в приложении A.
Пример подходящей схемы подготовки испытуемых образцов из лабораторной пробы приведен в приложении B. Следует избегать образцов со складками или жирными пятнами, кромками и участками, которые не являются представительными для рассматриваемой ткани.
