"ГОСТ Р 56356-2015. Национальный стандарт Российской Федерации. Стеллажи металлические для архивов. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

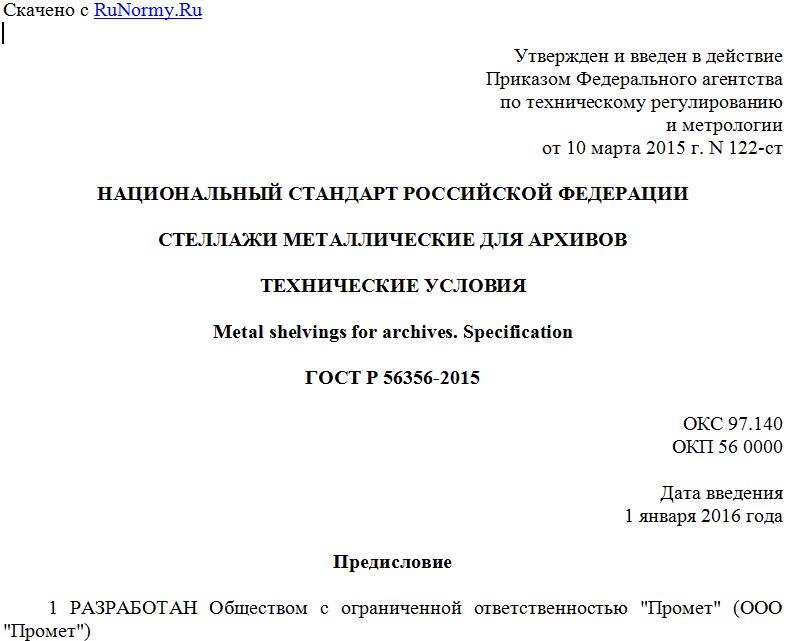

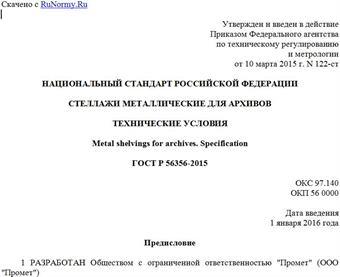

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 10 марта 2015 г. N 122-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СТЕЛЛАЖИ МЕТАЛЛИЧЕСКИЕ ДЛЯ АРХИВОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Metal shelvings for archives. Specification

ГОСТ Р 56356-2015

ОКС 97.140
ОКП 56 0000

Дата введения
1 января 2016 года

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Промет" (ООО "Промет")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 135 "Мебель"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 марта 2015 г. N 122-ст
4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на металлические стеллажи, состоящие из секций высотой не более 3100 мм и эксплуатационной нагрузкой на секцию не более 1000 кг, предназначенные для ручной обработки грузов, используемые в архивах, складах, офисных, производственных и торговых помещениях.
Настоящий стандарт устанавливает требования к металлическим стеллажам и методам их контроля.
Требования, обеспечивающие безопасность стеллажей при эксплуатации, изложены в 5.1.9 - 5.1.11.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 9500-84 Динамометры образцовые переносные. Общие технические требования
ГОСТ 12971-67 Таблички прямоугольные для машин и приборов. Размеры
ГОСТ 30255-2014 Мебель, древесные и полимерные материалы. Метод определения выделения формальдегида и других вредных летучих химических веществ в климатических камерах
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 стеллаж металлический: Стеллаж с металлическими стойками и полками или балками.
3.2 стойка: Вертикальный грузонесущий элемент стеллажа.
3.3 балка: Горизонтальный грузонесущий элемент стеллажа, крепящийся к стойкам стеллажа.
3.4 полка стеллажная: Грузонесущая поверхность, применяемая совместно с балками или вместо них, металлическая или из другого материала.
3.5 секция стеллажа: Один вертикальный ряд полок ограниченный четырьмя стойками или двумя боковыми стенкам.
3.6 эксплуатационная нагрузка на полку: Допустимый общий вес всех единиц груза, размещенных на полке стеллажа.
3.7 эксплуатационная нагрузка на секцию: Допустимый общий вес всех единиц груза размещенных на полках секции стеллажа.
3.8 деформируемость стоек: Отклонение к горизонтальной поверхности.

4 Классификация

4.1 Классы стеллажей устанавливают в зависимости от величин эксплуатационной нагрузки на полку и количества полок в стеллаже и указаны в таблице 1.

Таблица 1

Класс стеллажа Эксплуатационная нагрузка на полку Q, кг, не более Количество полок в стеллаже Эксплуатационная нагрузка на секцию стеллажа, кг, не более
не менее не более
МС50 50 4 5 250
МС75 75 4 6 500
МС100 100 4 7 750
МС125 125 4 7 875
МС150 150 4 7 1000
Примечание - Класс стеллажа, в том числе и поставляемого в разобранном виде определяют по минимальному значению эксплуатационной нагрузки на полку и секцию стеллажа.

Примеры обозначений классов стеллажей:
1 МС75 - металлический стеллаж с эксплуатационной нагрузкой на полку не более 75 кг и с эксплуатационной нагрузкой на секцию стеллажа не более 500 кг.
2 МС100 - металлический стеллаж с эксплуатационной нагрузкой на полку не более 100 кг и с эксплуатационной нагрузкой на секцию стеллажа не более 750 кг.

5 Технические требования

5.1 Характеристики
5.1.1 Стеллажи должны соответствовать требованиям настоящего стандарта и технической документации, утвержденной в установленном порядке.
5.1.2 Стеллаж может состоять из одной или нескольких секций. Длина секции стеллажа - от 700 до 1500 мм, глубина секции - от 200 до 600 мм, высота секции - не более 3100 мм (см. рисунок 1).



L - длина секции стеллажа (полки); B - глубина секции
стеллажа (полки); H - высота секции стеллажа

Рисунок 1

5.1.3 Предельные отклонения от габаритных размеров не более +/- 2 мм.
5.1.4 Элементы стеллажей не должны иметь острых углов и кромок.
5.1.5 Металлические поверхности стеллажей и крепежная фурнитура должны иметь защитное и/или защитно-декоративное покрытие в соответствии с ГОСТ 9.032, ГОСТ 9.301 и ГОСТ 9.303. Для изделий, выполненных из коррозионно-стойких сплавов (например, нержавеющей стали) допускается не наносить защитно-декоративное покрытие.
5.1.6 Окрашенные поверхности стеллажей должны быть однородными, ровными, без подтеков, пятен и пузырей. Отслаивание и шелушение покрытий не допускается.
5.1.7 Конструкция стеллажей должна позволять крепить их между собой, и/или к капитальным конструкциям зданий.
5.1.8 Конструкция стеллажей должна позволять устанавливать элементы, ограничивающие перемещение и выпадение грузов.
5.1.9 Прогиб полки или балки под действием эксплуатационной нагрузки на нее для данного класса стеллажа (таблица 1) не должен превышать 1/200 длины полки (см. рисунок 2).



Рисунок 2

5.1.10 Деформируемость стоек секции стеллажа к горизонтальной плоскости под действием эксплуатационной нагрузки на секцию для данного класса стеллажа не должна превышать 1/350 длины стойки, а под действием горизонтальной силы не более 1/200 длины стойки (см. таблицу 2).

Таблица 2

Класс стеллажа Эксплуатационная нагрузка на секцию стеллажа Q, кг Горизонтальная статическая сила P, Н
МС50 250 100
МС75 500 200
МС100 750 300
МС125 875 300
МС150 1000 300

5.1.11 При эксплуатации стеллажи не должны выделять химические вещества, относящиеся к первому классу опасности, а содержание остальных веществ не должно превышать допустимые уровни миграции в воздушную среду по ТР ТС 025/2012 "О безопасности мебельной продукции". При выделении из стеллажа нескольких вредных химических веществ, обладающих суммацией действия, сумма отношений концентрации к их предельно допустимой концентрации не должна
