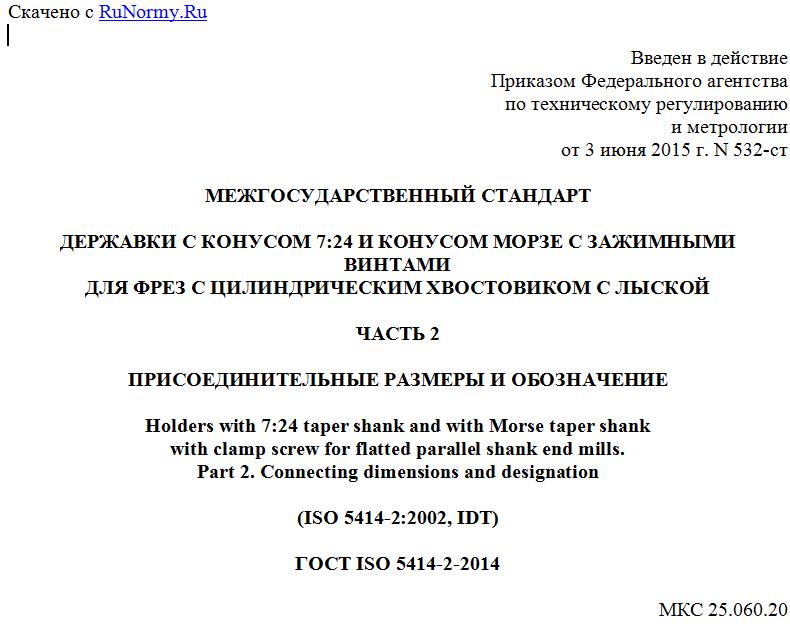

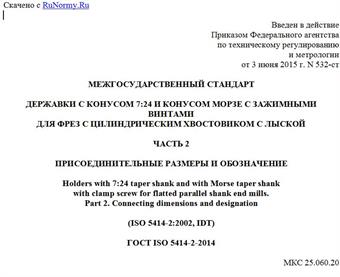

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 3 июня 2015 г. N 532-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕРЖАВКИ С КОНУСОМ 7:24 И КОНУСОМ МОРЗЕ С ЗАЖИМНЫМИ ВИНТАМИ
ДЛЯ ФРЕЗ С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ С ЛЫСКОЙ
ЧАСТЬ 2
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И ОБОЗНАЧЕНИЕ
Holders with 7:24 taper shank and with Morse taper shank
with clamp screw for flatted parallel shank end mills.
Part 2. Connecting dimensions and designation
(ISO 5414-2:2002, IDT)
ГОСТ ISO 5414-2-2014
МКС 25.060.20
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Настоящий стандарт идентичен международному стандарту ISO 5414:2-2002 Tool chucks (end mill holders) with clamp screws for flatted cylindrical shank tools - Part 2: Connecting dimensions of chucks and designation (Державки инструмента (державки концевых фрез) с зажимными винтами для инструментов с цилиндрическим хвостовиком с лыской. Часть 2. Присоединительные размеры державок и обозначение).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 29 "Инструмент", подкомитетом SC 2 "Высокоскоростные режущие стальные инструменты и приспособления к ним" Международной организации по стандартизации (ISO).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации.
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Степень соответствия - идентичная (IDT).
5 Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2015 г. N 532-ст межгосударственный стандарт ГОСТ ISO 5414-2-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
6 ВЗАМЕН ГОСТ 28282-89
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает размеры державок с коническим хвостовиком конусом 7:24 и конусом Морзе для фрез с цилиндрическим хвостовиком с лыской по ISO 3338-2, применяемых на металлорежущих станках с ручной и автоматической сменой инструмента.
Присоединительные размеры элементов крепления хвостовиков - в соответствии с ISO 5414-1.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
ISO 296 Machine tools - Self-holding tapers for tool shanks (Станки. Самозажимные конусы хвостовиков инструментов)
ISO 297 7/24 tapers for tool shanks for manual changing (Хвостовики инструментов с конусностью 7:24 для ручной смены)
ISO 3338-2 Cylindrical shanks for milling cutters. Part 2. Dimensional characteristics of flatted cylindrical shanks (Цилиндрические хвостовики для фрез. Часть 2. Размеры цилиндрических хвостовиков с лысками)
ISO 5413 Machine tools - Positive drive of Morse taper (Станки металлорежущие. Жесткая передача конусов Морзе)
ISO 5414-1 Tool chucks (end mill holders) with clamp screws for flatted cylindrical shank tools - Part 1: Dimensions of the driving system of tool shanks (Державки инструмента (державки концевых фрез) с зажимными винтами для инструментов с цилиндрическим хвостовиком с лыской. Часть 1. Размеры механизма передачи крутящего момента хвостовика)
ISO 7388-1 Tool shanks with 7/24 taper for automatic tool changers - Part 1: Shanks Nos. 40, 45 and 50 - Dimensions and designation of shanks of forms A, AD, AF, U, UD and UF (Хвостовики инструментов с конусностью 7:24 для устройств автоматической смены инструмента. Часть 1. Размеры и обозначения хвостовиков форм A, AD, AF, U, UD и UF)
3 Размеры
3.1 Державки следует изготовлять пяти исполнений:
A1 - державки с хвостовиком с конусом 7:24 в соответствии с ISO 297 для ручной смены инструмента с цилиндрическим хвостовиком с одной лыской;
A2 - державки с хвостовиком с конусом 7:24 в соответствии с ISO 297 для ручной смены инструмента с цилиндрическим хвостовиком с двумя лысками;
B1 - державки с хвостовиком с конусом 7:24 в соответствии с ISO 7388-1 для автоматической смены инструмента с цилиндрическим хвостовиком с одной лыской;
B2 - державки с хвостовиком с конусом 7:24 в соответствии с ISO 7388-1 для автоматической смены инструмента с цилиндрическим хвостовиком с двумя лысками;
M - державки с хвостовиком с конусом Морзе в соответствии с ISO 296 и ISO 5413 для ручной смены инструмента с цилиндрическим хвостовиком с одной лыской.
3.2 Основные размеры державок с коническим хвостовиком конусом 7:24 для ручной смены инструмента
3.2.1 Основные размеры державок исполнения A1 должны соответствовать указанным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
Размеры в миллиметрах
Обозначение конуса 7:24 d3 d1 H5 d2 -1 l1 <*>
30 31,75 6 25 40
8 28
10 35
12 42
14 44 50
16 48
18 50 63
20 52
40 44,45 6 25 50
8 28
10 35
12 42
14 44
16 48 63
18 50
20 52
45 57,15 6 25 50
8 28
10 35
12 42
14 44
16 48 63
18 50
20 52
50 69,85 6 25 63
8 28
10 35
12 42
14 44
16 48
18 50
20 52
<*> Для специальных державок других длин должна быть определена длина l1.
3.2.2 Основные размеры державок исполнения A2 должны соответствовать указанным на рисунке 2 и в таблице 2.
Рисунок 2
Таблица 2
Размеры в миллиметрах
Обозначение конуса 7:24 d3 d1 H5 d2 l1 <*>
Номин. Пред. откл.
40 44,45 25 65 -1 90
32 72 100
