"ГОСТ Р ИСО 20482-2015. Национальный стандарт Российской Федерации. Материалы металлические. Листы и полосы. Испытание на вытяжку по Эриксену"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

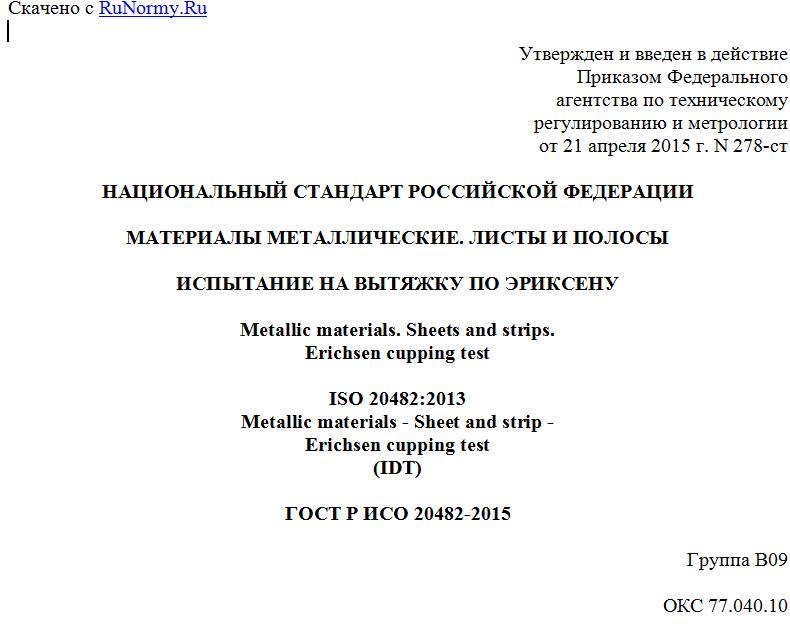

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 апреля 2015 г. N 278-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАТЕРИАЛЫ МЕТАЛЛИЧЕСКИЕ. ЛИСТЫ И ПОЛОСЫ

ИСПЫТАНИЕ НА ВЫТЯЖКУ ПО ЭРИКСЕНУ

Metallic materials. Sheets and strips.
Erichsen cupping test

ISO 20482:2013
Metallic materials - Sheet and strip -
Erichsen cupping test
(IDT)

ГОСТ Р ИСО 20482-2015

Группа В09

ОКС 77.040.10

Дата введения
1 января 2016 года

Предисловие

1. Подготовлен и внесен Техническим комитетом по стандартизации ТК 145 "Методы контроля металлопродукции" на основе аутентичного перевода на русский язык международного стандарта, указанного в пункте 3.
2. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 21 апреля 2015 г. N 278-ст.
3. Настоящий стандарт идентичен международному стандарту ИСО 20482:2013 "Материалы металлические. Листы и полосы. Испытание на вытяжку по Эриксену" (ISO 20482:2013 "Metallic materials - Sheet and strip - Erichsen cupping test").
4. При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

1. Область применения

Настоящий стандарт устанавливает метод испытания на выдавливание листов и лент по Эриксену для определения способности металлических листов и полос толщиной от 0,1 мм до 2 мм и шириной не менее 90 мм подвергаться пластической деформации при формовании материала.
Для испытания материалов с толщиной листов и лент больше или меньше приведенных выше необходимо использовать размеры испытательного инструмента в соответствии с таблицей 1.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующий стандарт:
ISO 4287 Геометрические характеристики изделий (GPS) - Структура поверхности: Профильный метод - Термины, определения и параметры структуры поверхности (ISO 4287, Geometrical Product Specifications (GPS) - Surface texture: Profile method - Terms, definitions and surface texture parameters).

3. Термины и определения

В настоящем стандарте применяют следующий термин и его определение.
3.1. Сквозная трещина: трещина, которая проходит через всю толщину образца и видима на просвет.

4. Символы и обозначения

Символы и обозначения, используемые в настоящем стандарте, приведены на рисунке 1 и в таблице 1.



Рисунок 1. Схематическое изображение
проведения испытаний на вытяжку по Эриксену

Таблица 1

Символы и обозначения

Размеры в миллиметрах

Символы Обозначения Размеры образцов и инструментов, показатели вдавливания по Эриксену
Испытание стандартных полос Испытания полос с толщиной больше или меньше стандартных
a Толщина образца 0,1 <= a <= 2 2 < a <= 3 0,1 <= a <= 2 0,1 <= a <= 1
b Ширина или диаметр образца >= 90 >= 90 55 <= b < 90 30 <= b <= 55
d1 Диаметр сферического конца пуансона 20 +/- 0,05 20 +/- 0,05 15 +/- 0,02 8 +/- 0,02
d2 Диаметр отверстия матрицы 27 +/- 0,05 40 +/- 0,05 21 +/- 0,02 11 +/- 0,02
d3 Диаметр отверстия прижимного кольца 33 +/- 0,1 33 +/- 0,1 18 +/- 0,1 10 +/- 0,1
d4 Внешний диаметр матрицы 55 +/- 0,1 70 +/- 0,1 55 +/- 0,1 55 +/- 0,1
d5 Внешний диаметр прижимного кольца 55 +/- 0,1 70 +/- 0,1 55 +/- 0,1 55 +/- 0,1
R1 Внешний закругленный угол матрицы, внешний закругленный угол прижимного кольца 0,75 +/- 0,1 1,0 +/- 0,1 0,75 +/- 0,1 0,75 +/- 0,1
R2 Внутренний закругленный угол матрицы 0,75 +/- 0,05 2,0 +/- 0,05 0,75 +/- 0,05 0,75 +/- 0,05
h1 Высота внутренней стороны закругленной части матрицы 3,0 +/- 0,1 6,0 +/- 0,1 3,0 +/- 0,1 3,0 +/- 0,1
h Глубина лунки, полученной в результате испытания - - - -
IEa Показатель вдавливания по Эриксену IE IE40 IE21 IE11
a - надстрочный символ, указывающий на то, что показатель вдавливания по Эриксену получен в результате проведения испытания стандартных материалов. Для материалов с толщиной больше стандартной, а также материалов с шириной и толщиной меньше стандартной в индексе, обозначающем показатель Эриксена, указывают размер (величину) d2.

5. Сущность метода

5.1. Сущность метода заключается во вдавливании сферического пуансона в образец, зажатый под действием усилия между прижимным кольцом и матрицей, до появления на выдавливаемой лунке сквозной трещины. Результатом испытания является измеренная глубина лунки.

6. Аппаратура

6.1. Испытание должно проводиться на приборе, оборудованном матрицей, пуансоном и прижимным кольцом, размеры и предельные отклонения размеров которых приведены в таблице 1.
6.2. Конструкция прибора должна обеспечивать возможность наблюдения наружной стороны образца во время испытания, чтобы определить момент появления сквозной трещины.
Примечание. Начало разрыва сопровождается снижением усилия выдавливания при появлении сквозной трещины на образце, а иногда возникновением заметного шума.

6.3. Для измерения перемещения пуансона прибор должен быть оснащен манометром с делением шкалы 0,1 мм.
6.4. Матрица, прижимное кольцо и пуансон должны быть достаточно жесткими, чтобы не деформироваться во время испытания. Твердость по Виккерсу рабочих поверхностей матрицы, прижимного кольца и пуансона должна быть не менее 750 HV 30.
6.4.1. Пуансон во время проведения испытания не должен вращаться.
6.4.2. Рабочая поверхность пуансона должна быть сферической и полированной. Среднее значение шероховатости Ra, как установлено в стандарте ISO 4287, должно быть <= 0,4 мкм.
6.5. Несоосность оси пуансона относительно оси матрицы на длине рабочего хода не должна превышать 0,1 мм.
6.6. Поверхности прижимного кольца и матрицы, контактирующие с образцом, должны быть плоскими и располагаться перпендикулярно к оси перемещения пуансона. Матрица должна быть самоцентрирующейся по отношению к фиксированному прижимному кольцу.
6.7. Прибор должен обеспечивать прижим образца с постоянным усилием около 1 кН.
6.8. Измерение перемещения пуансона происходит от точки первоначального соприкосновения с поверхностью образца.
6.9. Вместо пуансона, указанного на рисунке 1, в таблице 1, 6.1, 6.4 и 6.5, могут быть использованы шарики из закаленной стали.

7. Образец для испытания

7.1. Образец для испытания должен быть плоским и такого размера, чтобы при значении ширины b > 90 мм расстояние от центра любой лунки до любого края образца составляло не менее 45 мм и не менее 90 мм до центра соседней лунки. Для узких образцов центры лунок должны быть расположены в центре образца на расстоянии 1/2 его ширины и, по крайней мере, на расстоянии одной ширины от центра соседней лунки.
7.2. На краях образцов не должно быть заусенцев или загнутых кромок, препятствующих правильной установке образца в приборе, что могло бы отрицательно повлиять на проведение испытаний.
7.3. Перед испытанием не допускается термообработка образцов, правка их в горячем или холодном состоянии, а также любая обработка поверхности.

8. Условия испытаний

Испытание должно выполняться при температуре от 10 °C до 35 °C. Если требуется, чтобы температура была в пределах (23 +/- 5) °C, то испытание проводят в условиях контролируемого кондиционирования.

9. Проведение испытаний
