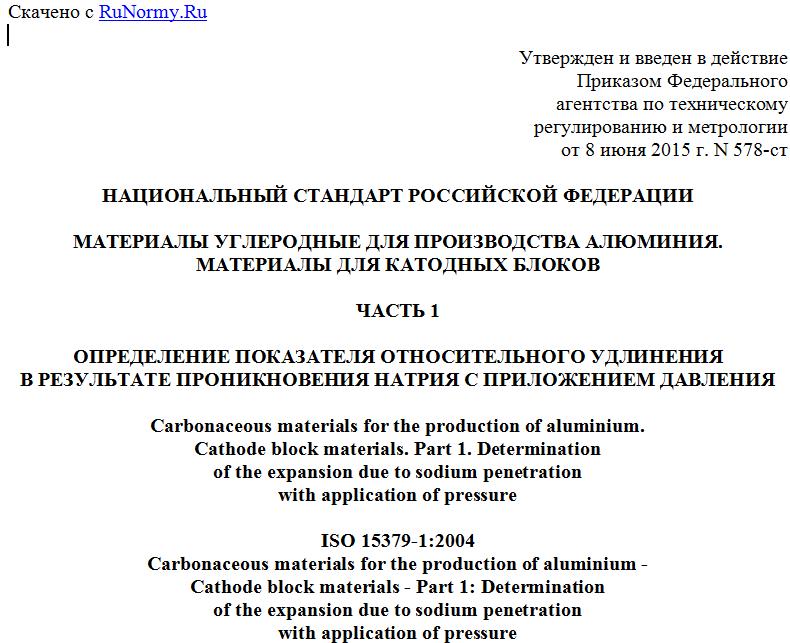

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июня 2015 г. N 578-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ УГЛЕРОДНЫЕ ДЛЯ ПРОИЗВОДСТВА АЛЮМИНИЯ.
МАТЕРИАЛЫ ДЛЯ КАТОДНЫХ БЛОКОВ
ЧАСТЬ 1
ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЯ ОТНОСИТЕЛЬНОГО УДЛИНЕНИЯ
В РЕЗУЛЬТАТЕ ПРОНИКНОВЕНИЯ НАТРИЯ С ПРИЛОЖЕНИЕМ ДАВЛЕНИЯ
Carbonaceous materials for the production of aluminium.
Cathode block materials. Part 1. Determination
of the expansion due to sodium penetration
with application of pressure
ISO 15379-1:2004
Carbonaceous materials for the production of aluminium -
Cathode block materials - Part 1: Determination
of the expansion due to sodium penetration
with application of pressure
(IDT)
ГОСТ Р ИСО 15379-1-2015
ОКС 71.100.10
ОКП 19 1000
Дата введения
1 июля 2016 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Уральский электродный институт" (ОАО "Уралэлектродин") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 109 "Электродная продукция"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2015 г. N 578-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 15379-1:2004 "Материалы углеродные для производства алюминия. Материалы для катодных блоков. Часть 1. Определение показателя относительного удлинения в результате проникновения натрия с приложением давления" (ISO 15379-1:2004 "Carbonaceous materials for the production of aluminium - Cathode block materials - Part 1: Determination of the expansion due to sodium penetration with application of pressure").
Международный стандарт разработан Техническим комитетом ISO/TC 47, Химия, подкомитет SC 7, оксид алюминия, криолит, фторид алюминия, фторид натрия, углеродные материалы для производства алюминия.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на материалы для катодных блоков, используемых при производстве алюминия, и устанавливает метод определения относительного удлинения в результате проникновения натрия с приложением давления. Значение удлинения зависит от направления отбора образцов вследствие анизотропии свойств катодных блоков.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 5725-2 Точность (правильность и прецизионность) методов измерений и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений [ISO 5725-2, Accuracy (trueness and precision) of measurement methods and results - Part 2: Basic method for the determination of repeatability and reproducibility of a standard measurement method]
ИСО 8007-1 Материалы углеродные для производства алюминия. Отбор проб. Общие требования. Часть 1. Блоки катодные (ISO 8007-1, Carbonaceous materials used in the production of aluminium - Sampling plans and sampling from individual units - Part 1: Cathode blocks)
АСТМ Е 220 Стандартный метод испытания для калибровки термопар методом сравнения (ASTM E 220, Standard Test Method for Calibration of Thermocouples by Comparison Techniques)
3. Сущность метода
Образец помещают в лабораторную электролизную ячейку с криолитом с исходным криолитовым отношением 4,0 и с катодным углеродным образцом, помещенным в тигель, как показано на рисунке 1. Образец находится между неподвижным упором и силовым гидроцилиндром, обеспечивающим давление 5 МПа. Печь нагревают до (980 +/- 5) °C и проводят электролиз в течение 2 ч при плотности тока 0,7 А/см2. Удлинение измеряют экстензометром (измерителем перемещения), который устанавливают относительно базы держателя тигля.
4. Аппаратура
Схема установки для измерения удлинения образцов в результате проникновения натрия с приложением давления показана на рисунке 1. Установка включает следующее оборудование:
4.1 Печь, поддерживающая температуру 980 °C, с перепадом температур над расплавом менее 10 °C.
--------------------------------
<a> Давление.
<b> Длина исходного образца l0.
A - упор из жаростойкой стали; B - изоляционное
кольцо; C - термопара (тип K или S); D - графитовая
крышка; E - графитовый цилиндр; F - расплав криолита;
G - графитовый тигель; H - образец; I - корундовый
диск; J - опора из жаростойкой стали для тигля;
K - силовой гидроцилиндр; L - экстензометр
Рисунок 1 - Установка для измерения удлинения образца
в результате проникновения натрия с приложением давления
4.2 Устройство управления режимом печи, обеспечивающее поддержание температуры печи (980 +/- 5) °C.
4.3 Устройство для измерения температуры, включающее термопару, предпочтительно типа K или S, обеспечивающую измерение температуры с точностью +/- 5 °C при 980 °C. Термопара калибруется в соответствии с АСТМ Е 220.
4.4 Графитовый тигель внутренним диаметром 90 мм, высотой 90 мм. В электролизной ячейке тигель является анодом.
4.5 Графитовая крышка с отверстием в центре, позволяющим графитовому цилиндру перемещаться.
4.6 Изоляционное кольцо из керамического материала, выдерживающего окружающую температуру и наличие фтора в окружающей среде, служит электрической изоляцией между крышкой и графитовым цилиндром. Кольцо размещают в отверстии графитовой крышки. Диаметр кольца должен обеспечивать свободное перемещение графитового цилиндра в вертикальном направлении.
4.7 Держатель тигля из жаропрочной стали, по которому подводится анодный ток от источника питания к тиглю.
4.8 Упор из жаростойкой стали. Упор выступает в качестве фиксированной точки для измерений удлинения. Также он служит проводником катодного тока от источника питания к образцу. Материал упора должен иметь минимальную деформацию при давлении 5 МПа.
Примечание - Рекомендуется для упора использовать стали марок Sanicro 31HT <1>, X10NiCrAlTi32.20. Если используют стали других марок, следует убедиться, что при использовании в данных условиях они не деформируются.
--------------------------------
<1> Sanicro 31HT - пример подходящей марки стали, выпускаемой серийно. Эта информация дается для удобства пользователей настоящего стандарта и не предполагает одобрения этого продукта со стороны ИСО.
4.9 Корундовый диск, расположен на дне тигля для электрической изоляции между тиглем и образцом. Для установки образца в центре тигля на диске рекомендуется центровочный паз.
4.10 Графитовый цилиндр следующих размеров: диаметр - (30,0 +/- 0,1) мм, длина - (40 +/- 1) мм.
4.11 Силовой гидроцилиндр, обеспечивающий постоянное давление (5 +/- 0,1) МПа в течение всего анализа.
4.12 Экстензометр (измеритель перемещения), фиксирует удлинение в результате проникновения натрия. Диапазон измерения - 10 мм, точность измерения - 1 мкм по всему диапазону. Работает в комплекте с компьютером или регистратором данных.
4.13 Источник питания постоянного тока, обеспечивающий ток 39,6 А, плотность тока на катоде 0,7 А/см2.
5. Реактивы
5.1 Аргон сварочного уровня качества.
5.2 Криолит (Na3AlF6), природный, с содержанием основного компонента 99,7% масс. или синтетический, с содержанием основного компонента более 97% масс.
5.3 Фтористый натрий (NaF), чистый, с содержанием основного компонента более 99% масс.
5.4 Фтористый кальций (CaF2), осажденный чистый, с содержанием основного компонента более 97% масс.
5.5 Глинозем (Al2O3), особой чистоты, с содержанием основного компонента более 98% масс.
5.6 Скорректированный криолит для электролизной ванны с криолитовым отношением 4,0 и состоящий из следующих компонентов: Na3AlF6 - 71,5%, NaF - 14,5%, CaF2 - 5,0%, Al2O3 - 9,0%. Электролит дробят до размера частиц менее 2 мм, используя щековую дробилку. Масса криолита - 765 г.
