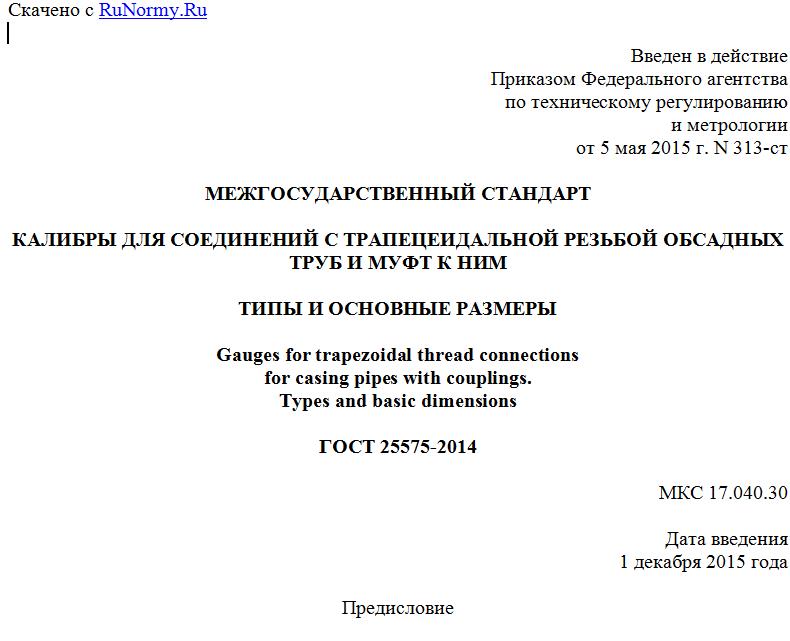

"ГОСТ 25575-2014. Межгосударственный стандарт. Калибры для соединений с трапецеидальной резьбой обсадных труб и муфт к ним. Типы и основные размеры"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 5 мая 2015 г. N 313-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАЛИБРЫ ДЛЯ СОЕДИНЕНИЙ С ТРАПЕЦЕИДАЛЬНОЙ РЕЗЬБОЙ ОБСАДНЫХ
ТРУБ И МУФТ К НИМ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Gauges for trapezoidal thread connections
for casing pipes with couplings.
Types and basic dimensions

ГОСТ 25575-2014

МКС 17.040.30

Дата введения
1 декабря 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Всесоюзным научно-исследовательским институтом буровой техники (ВНИИБТ), Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации 523 "Техника и технологии добычи и переработки нефти и газа" (МТК 523)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 мая 2015 г. N 313-ст межгосударственный стандарт ГОСТ 25575-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2015 г.
5 ВЗАМЕН ГОСТ 25575-83

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Настоящий стандарт разработан взамен ГОСТ 25575-83 "Калибры для соединений с трапецеидальной резьбой обсадных труб и муфт к ним. Типы, основные размеры и допуски" с целью:
- расширения области применения калибров для контроля резьбовых соединений ОТТГ и ОТТМ обсадных труб, изготавливаемых не только по ГОСТ 632, но и по другим стандартам на обсадные трубы с резьбовыми соединениями ОТТГ и ОТТМ;
- дополнения калибрами для обсадных труб наружным диаметром 101,60, 110,00 и 323,85 мм, широко применяемых в российской промышленности;
- дополнения новым типом контрольного калибра К-Р, предназначенным для проверки рабочих калибров;
- последующего исключения гладкого калибра К-Г-Р, связанного с введением нового типа резьбового калибра К-Р, имеющего большую точность контроля из-за наличия резьбовой части;
- уточнения некоторых значений геометрических параметров калибров;
- исправления редакционных неточностей;
- приведения изложения стандарта в соответствие с современными требованиями.

1. Область применения

Настоящий стандарт распространяется на контрольные и рабочие конические резьбовые и гладкие калибры, предназначенные для контроля трапецеидальной резьбы и уплотнительных поверхностей резьбовых соединений обсадных труб и муфт к ним типов ОТТМ, ОТТГ и труб типа ТБО.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 24672-81 Калибры для конической резьбы. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Обозначения

В настоящем стандарте применены следующие обозначения:
D - внутренний диаметр резьбы калибра-кольца типов Р и К-Р в измерительной плоскости;
D1 - диаметр калибра-кольца типа Г в измерительной плоскости;
d - диаметр калибра-пробки типа Г в измерительной плоскости;
d1 - диаметр калибра-пробки типа Г-У в измерительной плоскости;
d2 - диаметр калибра-пробки типа К-Г-Р в измерительной плоскости;
d3 - диаметр калибра-пробки типа К-Г-Г в измерительной плоскости;
d4 - диаметр калибра-пробки типа К-Г-Г-У и калибра-кольца типа Г-У в измерительной плоскости;
d5 - внутренний диаметр резьбы калибра-пробки типов Р и К-Р в основной плоскости;
d6 - диаметр проточки калибров-пробок типов Р, К-Р и Г;
L - длина калибра-кольца типов Р и К-Р;
l - длина калибра-пробки типа Г;
l1 - длина калибра-пробки типа К-Г-Р;
l2 - длина калибра-пробки типа К-Г-Г и калибра-кольца типа Г;
l3 - расстояние от измерительной плоскости до малого торца калибра-пробки типов Р и К-Р;
l4 - расстояние между измерительными плоскостями калибра-пробки типов Р и К-Р и калибра-кольца типов К-Р и Р.

4. Типы калибров

4.1 Калибры изготовляют следующих типов:
Р - резьбовые рабочие калибры-пробки и калибры-кольца;
К-Р - резьбовые контрольные калибры-пробки и калибры-кольца;
К-Г-Р - гладкие контрольные калибры-пробки;
Г - гладкие рабочие калибры-пробки и калибры-кольца;
К-Г-Г - гладкие контрольные калибры-пробки;
Г-У - гладкие рабочие калибры-пробки и калибры-кольца;
К-Г-Г-У - гладкие контрольные калибры-пробки.
Примечание - Через год после введения настоящего стандарта контроль натяга проводится резьбовыми рабочими калибрами типа Р, резьбовыми контрольными калибрами типа К-Р, а гладкие контрольные калибры-пробки типа К-Г-Р выводятся из применения.

4.2 Условное обозначение калибра включает:
- наименование и тип калибра;
- вид труб;
- наружный диаметр труб, округленный до целого значения;
- обозначение настоящего стандарта.
Примеры условных обозначений калибров
Резьбовой рабочий калибр-пробка типа Р для контроля резьбы муфт к трубам с резьбовыми соединениями типов ОТТГ и ОТТМ и раструбных концов труб с резьбовым соединением типа ТБО наружным диаметром 298,45 мм:

Пробка Р обс 299 ГОСТ 25575-2014.

Гладкий рабочий калибр-кольцо типа Г-У для контроля уплотнительной конической проточки труб с резьбовым соединением типа ОТТГ и ниппельных концов труб с резьбовым соединением типа ТБО наружным диаметром 139,70 мм:

Кольцо Г-У обс 140 ГОСТ 25575-2014.

Резьбовой рабочий калибр-пробка типа Р для контроля резьбы муфт к трубам с резьбовыми соединениями типов ОТТГ и ОТТМ, раструбных концов труб с резьбовым соединением типа ТБО и муфт к трубам с резьбовым соединением типа НКМ наружным диаметром 114,30 мм:

Кольцо Р обс НКМ 114 ГОСТ 25575-2014.
