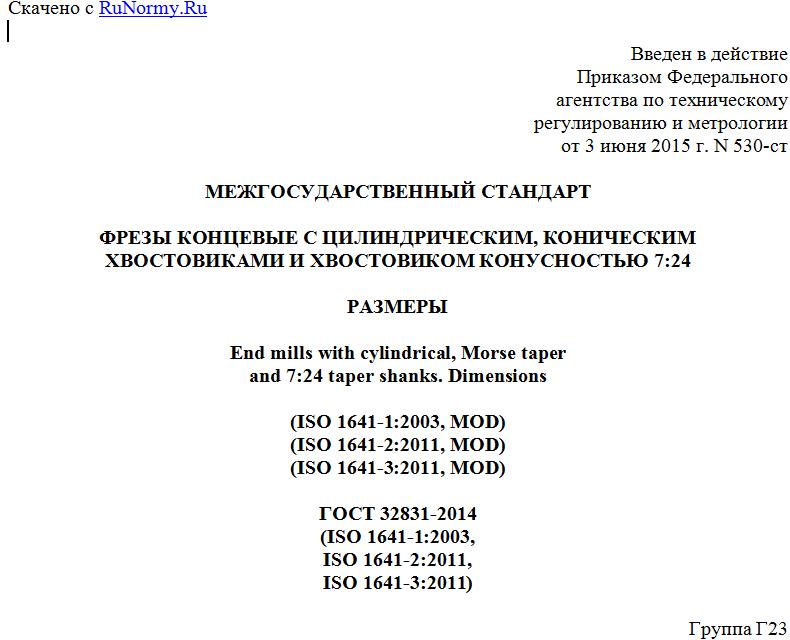

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФРЕЗЫ КОНЦЕВЫЕ С ЦИЛИНДРИЧЕСКИМ, КОНИЧЕСКИМ
ХВОСТОВИКАМИ И ХВОСТОВИКОМ КОНУСНОСТЬЮ 7:24
РАЗМЕРЫ
End mills with cylindrical, Morse taper
and 7:24 taper shanks. Dimensions
(ISO 1641-1:2003, MOD)
(ISO 1641-2:2011, MOD)
(ISO 1641-3:2011, MOD)
ГОСТ 32831-2014
(ISO 1641-1:2003,
ISO 1641-2:2011,
ISO 1641-3:2011)
Группа Г23
МКС 25.100.20
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2015 г. N 530-ст межгосударственный стандарт ГОСТ 32831-2014 (ISO 1641-1:2003, ISO 1641-2:2011, ISO 1641-3:2011) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт модифицирован по отношению к следующим международным стандартам в части концевых фрез: ISO 1641-1:2003 End mills and slot drills - Part 1: Milling cutters with cylindrical shanks (Фрезы концевые и шпоночные. Часть 1. Фрезы с цилиндрическими хвостовиками); ISO 1641-2:2011 End mills and slot drills - Part 2: Dimensions and designation of milling cutters with Morse taper shanks (Фрезы концевые и шпоночные. Часть 2. Размеры и обозначения фрез с коническими хвостовиками Морзе); ISO 1641-3:2011 End mills and slot drills - Part 3: Dimensions and designation of milling cutters with 7/24 taper shanks (Фрезы концевые и шпоночные. Часть 3. Размеры и обозначения фрез с коническими хвостовиками конусностью 7:24) путем внесения дополнительных положений.
Международные стандарты разработаны техническим комитетом по стандартизации ISO/TC 29 "Инструмент", подкомитетом SC 2 "Высокоскоростные режущие стальные инструменты и приспособления к ним" Международной организации по стандартизации (ISO).
Дополнительные положения приведены в пунктах 3.1, 3.11 - 3.20, приложении А и заключены в рамки из тонких линий или выделены полужирным курсивом. Дополнительные требования введены для возможности изготовления фрез на предприятиях.
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие модифицированные межгосударственные стандарты.
Ссылки на международные стандарты, которые не приняты в качестве межгосударственных стандартов, сохранены или заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации.
Перечень технических отклонений с разъяснением причин их внесения приведен в приложении ДА.
Перевод с английского языка (en).
Официальные экземпляры международных стандартов, на основе которых разработан настоящий межгосударственный стандарт, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Степень соответствия - модифицированная (MOD)
6 Стандарт подготовлен на основе применения ГОСТ Р 53002-2008.
Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2015 г. N 530-ст стандарт ГОСТ Р 53002-2008 отменен с 1 января 2016 г.
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на концевые фрезы с цилиндрическим, коническим хвостовиком Морзе и хвостовиком конусностью 7:24, предназначенные для обработки поверхностей и уступов.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие нормативные документы:
ГОСТ 14034-74 Отверстия центровые. Размеры
ГОСТ 17024-82 Фрезы концевые. Технические условия
ГОСТ 25557-2006 (ИСО 296:1991) Конусы инструментальные. Основные размеры
ГОСТ 25827-2014 (ISO 297:1998, ISO 7388-1:2007, ISO 7388-2:2007) Хвостовики инструментов с конусом 7:24 для ручной и автоматической смены инструмента. Типы A, AD, AF, U, UD, UF, J, JD и JF. Размеры и обозначение
ISO 3338-1:1996 <*> Cylindrical shanks for milling cutters. Part 1. Dimensional characteristics of plain cylindrical shanks (Цилиндрические хвостовики для фрез. Часть 1. Размеры гладких цилиндрических хвостовиков)
ISO 3338-2:2007 <*> Cylindrical shanks for milling cutters. Part 2. Dimensional characteristics of flatted cylindrical shanks (Цилиндрические хвостовики для фрез. Часть 2. Размеры гладких цилиндрических хвостовиков с лысками)
ISO 3338-3:1996 <*> Cylindrical shanks for milling cutters. Part 3. Dimensional characteristics threaded shanks (Цилиндрические хвостовики для фрез. Часть 3. Размеры хвостовиков с резьбовым концом)
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 52965-2008 "Хвостовики цилиндрические для фрез. Основные размеры".
ISO 5413:1993 <**> Machine tools. Positive drive of Morse tapers (Станки. Конусы Морзе жесткой передачи)
--------------------------------
<**> Действует до введения ГОСТ, разработанного на основе международного стандарта ISO 5413:1993.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Типы и основные размеры
3.1 Фрезы концевые следует изготовлять двух типов: 1 - с нормальным зубом; 2 - с крупным зубом. Фрезы каждого типа следует изготовлять исполнений: А - с цилиндрической ленточкой; Б - острозаточенные. По форме хвостовика фрезы каждого типа изготовляют исполнений: 1 - с гладким цилиндрическим хвостовиком; 2 - с цилиндрическим хвостовиком с лыской; 3 - с цилиндрическим хвостовиком с резьбой; 4 - с коническим хвостовиком Морзе; 5 - с коническим хвостовиком Морзе жесткой передачи; 6 - с коническим хвостовиком 7:24 для ручной смены;
