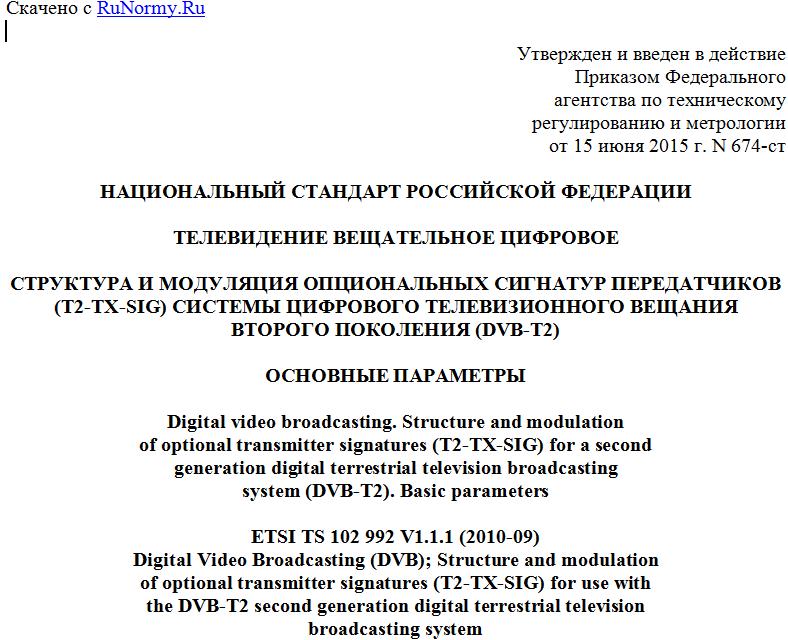

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 674-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕЛЕВИДЕНИЕ ВЕЩАТЕЛЬНОЕ ЦИФРОВОЕ
СТРУКТУРА И МОДУЛЯЦИЯ ОПЦИОНАЛЬНЫХ СИГНАТУР ПЕРЕДАТЧИКОВ
(T2-TX-SIG) СИСТЕМЫ ЦИФРОВОГО ТЕЛЕВИЗИОННОГО ВЕЩАНИЯ
ВТОРОГО ПОКОЛЕНИЯ (DVB-T2)
ОСНОВНЫЕ ПАРАМЕТРЫ
Digital video broadcasting. Structure and modulation
of optional transmitter signatures (T2-TX-SIG) for a second
generation digital terrestrial television broadcasting
system (DVB-T2). Basic parameters
ETSI TS 102 992 V1.1.1 (2010-09)
Digital Video Broadcasting (DVB); Structure and modulation
of optional transmitter signatures (T2-TX-SIG) for use with
the DVB-T2 second generation digital terrestrial television
broadcasting system
(NEQ)
ETSI EN 302 755 V1.3.1 (2012-04)
Digital Video Broadcasting (DVB); Frame structure channel
coding and modulation for a second generation digital
terrestrial television broadcasting system (DVB-T2)
(NEQ)
ГОСТ Р 56453-2015
ОКС 33.170
ОКП 65 7400
Дата введения
1 сентября 2015 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием ордена Трудового Красного Знамени научно-исследовательским институтом радио, Самарский филиал "Самарское отделение научно-исследовательского института радио" (Филиал ФГУП НИИР - СОНИИР)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 480 "Связь"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 674-ст
4 В настоящем стандарте учтены основные нормативные положения следующих стандартов Европейского института по стандартизации в области телекоммуникаций (ETSI): ЕТСИ ТС 102 992 V1.1.1 (2010-09) "Телевидение вещательное цифровое (DVB). Структура и модуляция опциональных сигнатур передатчиков (T2-TX-SIG) для использования с системой цифрового наземного телевизионного вещания второго поколения (DVB-T2)" [ETSI TS 102 992 V1.1.1 (2010-09) "Digital Video Broadcasting (DVB); Structure and modulation of optional transmitter signatures (T2-TX-SIG) for use with the DVB-T2 second generation digital terrestrial television broadcasting system", NEQ]; ЕТСИ ЕН 302 755 V1.3.1 (2012-04) "Телевидение вещательное цифровое (DVB). Структура кадра, канальное кодирование и модуляция системы цифрового наземного телевизионного вещания второго поколения (DVB-T2)" [ETSI EN 302 755 V1.3.1 (2012-04) "Digital Video Broadcasting (DVB); Frame structure channel coding and modulation for a second generation digital terrestrial television broadcasting system (DVB-T2)", NEQ]
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на опциональные сигнатуры передатчиков (T2-TX-SIG) для системы цифрового телевизионного вещания второго поколения (DVB-T2).
Стандарт устанавливает основные параметры опциональных сигнатур передатчиков (T2-TX-SIG) при их работе преимущественно в составе одночастотных сетей DVB-T2 для целей оперативного обслуживания, мониторинга и поиска неисправностей в данных сетях.
Требования настоящего стандарта следует учитывать при разработке, изготовлении и эксплуатации оборудования DVB-T2.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52210-2004 Телевидение вещательное цифровое. Термины и определения
ГОСТ Р 52591-2006 Система передачи данных пользователя в цифровом телевизионном формате. Основные параметры
ГОСТ Р 53528-2009 Телевидение вещательное цифровое. Требования к реализации протокола высокоскоростной передачи информации DSM-CC. Основные параметры
ГОСТ Р 54994-2012 Телевидение вещательное цифровое. Передача служб DVB по сетям с IP протоколами. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ Р 52210, ГОСТ Р 52591, ГОСТ Р 53528, ГОСТ Р 54994, а также следующие термины с соответствующими определениями:
3.1.1 блок FEF: Часть суперкадра между двумя T2-кадрами, которая содержит FEF.
3.1.2 динамическая L1-сигнализация: L1-сигнализация, содержащая параметры, которые могут меняться от одного T2-кадра к другому.
3.1.3 дополнительный поток: Последовательность ячеек, содержащих данные с неопределенными на данный момент модуляцией и кодированием, которые могут быть использованы для будущих расширений стандарта, или передаваемые по нуждам вещателей или сетевых операторов.
3.1.4 сигнатура передатчика: Компонент, добавляемый к излучаемому сигналу для обеспечения идентификации отдельного передатчика в сети DVB-T2.
3.1.5 символ P1: Фиксированный контрольный символ, который несет поля сигнализации S1 и S2 и в каждом радиочастотном канале находится в начале кадра.
3.1.6 символ P2: Контрольный символ, расположенный сразу после P1 с такими же размером быстрого преобразования Фурье (БПФ) и защитным интервалом, как у символов данных.
3.1.7 элементарный период: Период времени, который зависит от ширины полосы канала системы и используется для определения других временных периодов системы T2.
3.1.8 L1 пост-сигнализация: Сигнализация, передаваемая в символах P2 и содержащая более детальную информацию о T2-системе и каналах PLP.
3.2 В настоящем стандарте применены следующие сокращения:
ВЧ - высокочастотный;
ДПФ - дискретное преобразование Фурье;
ОДПФ - обратное дискретное преобразование Фурье;
ОО - обобщенно ортогональный;
DVB - цифровое телерадиовещание (Digital Video Broadcasting);
FEF - кадр будущего расширения (Future Extension Frame);
MISO - множественный вход, одиночный выход (Multiple Input, Single Output);
PLP - канал физического уровня (Physical Layer Pipe);
TX-SIG - сигнатура передатчика (Transmitter Signature).
4. Основные параметры
4.1. Общие положения
4.1.1 Назначение
Опциональные сигнатуры передатчиков предназначены для отслеживания и измерения сигнала отдельного передатчика в одночастотной сети и могут быть использованы на следующих этапах:
- первый пуск одночастотной сети в эфир;
- добавление нового передатчика в существующую одночастотную сеть;
