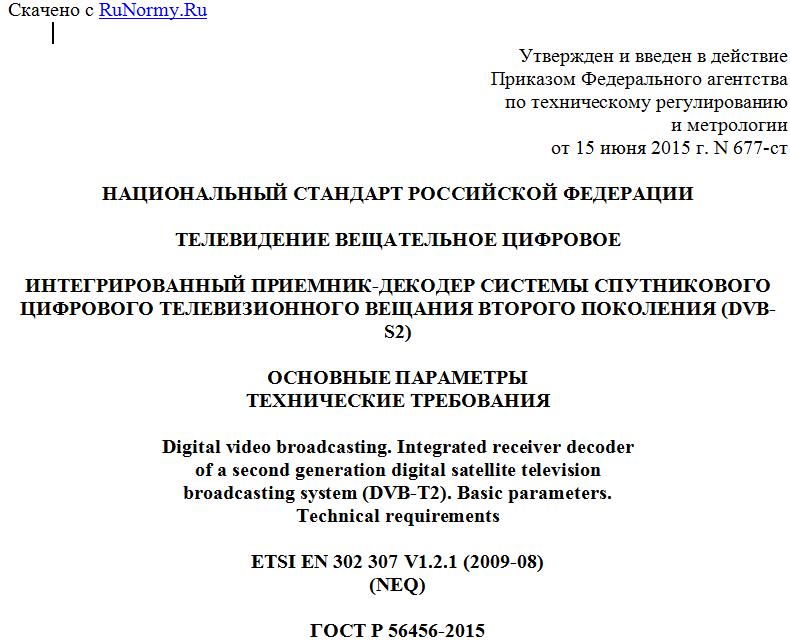

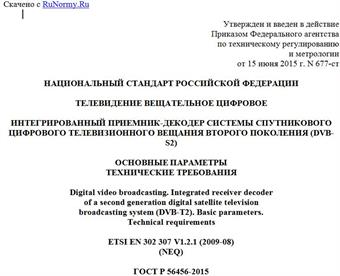

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 15 июня 2015 г. N 677-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕЛЕВИДЕНИЕ ВЕЩАТЕЛЬНОЕ ЦИФРОВОЕ
ИНТЕГРИРОВАННЫЙ ПРИЕМНИК-ДЕКОДЕР СИСТЕМЫ СПУТНИКОВОГО
ЦИФРОВОГО ТЕЛЕВИЗИОННОГО ВЕЩАНИЯ ВТОРОГО ПОКОЛЕНИЯ (DVB-S2)
ОСНОВНЫЕ ПАРАМЕТРЫ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Digital video broadcasting. Integrated receiver decoder
of a second generation digital satellite television
broadcasting system (DVB-T2). Basic parameters.
Technical requirements
ETSI EN 302 307 V1.2.1 (2009-08)
(NEQ)
ГОСТ Р 56456-2015
ОКС 33.170
ОКП 65 7400
Дата введения
1 сентября 2015 года
Предисловие
1 РАЗРАБОТАН Автономной некоммерческой организацией "Научно-технический центр информатики" (АНО "НТЦИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 480 "Связь"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 677-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений стандарта Европейского института по стандартизации в области телекоммуникаций (ETSI) ЕТСИ ЕН 302 307 V1.2.1 (2009-08) "Телевидение вещательное цифровое (ТВЦ). Структура кадра, канальное кодирование и системы модуляции второго поколения для вещания, интерактивных услуг, сбора новостей и других широкополосных спутниковых приложений (DVB-S2)" [ETSI EN 302 307 V1.2.1 (2009-08) "Digital Video Broadcasting (DVB); Second generation framing structure, channel coding and modulation systems for Broadcasting, Interactive Services, News Gathering and other broadband satellite applications (DVB-S2)", NEQ]
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на интегрированные приемники-декодеры системы спутникового цифрового телевидения DVB-S2, предназначенные для профессионального приема, демодуляции и декодирования сигнала DVB-S2.
Стандарт устанавливает основные параметры и технические требования на интегрированные приемники-декодеры.
Требования настоящего стандарта следует учитывать при разработке, изготовлении и эксплуатации интегрированных приемников-декодеров.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.030-81 Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 21130-75 Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 50829-95 Безопасность радиостанций, радиоэлектронной аппаратуры с использованием приемопередающей аппаратуры и их составных частей. Общие требования и методы испытаний
ГОСТ 32134.1-2013 (EN 301 489-1:2008) Совместимость технических средств электромагнитная. Технические средства радиосвязи. Общие технические требования и методы испытаний
ГОСТ IEC 60065-2011 Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 квазибезошибочный прием (Quasi Error Free; QEF): Условия приема сигнала, соответствующие коэффициенту пакетных ошибок транспортного потока MPEG-2 PER = 10-7 или коэффициенту битовых ошибок BER = 10-10...10-11 на входе демультиплексора MPEG-2.
3.1.2 сеть Ethernet (Ethernet network): Технология передачи данных в локальных компьютерных сетях, описанная стандартами IEEE группы 802.3.
3.1.3 управление цифровым спутниковым оборудованием (Digital Satellite Equipment Control; DiSEqC): Специальный протокол связи для обмена данными между спутниковым приемником и другими устройствами, такими, как: переключатели, поляризаторы, позиционеры и т.п.
3.2 Сокращения
В настоящем стандарте применены следующие сокращения:
КСВН - коэффициент стоячей волны по напряжению;
С/Ш - отношение сигнал/шум;
AAC - усовершенствованное кодирование звука (Advanced Audio Coding);
AES/EBU - Общество инженеров звукотехники/Европейский союз радиовещания; интерфейс сигналов звукового сопровождения (Audio Engineering Society/European Broadcasting Union);
APSK - амплитудно-фазовая манипуляция (Amplitude and Phase Shift Keying);
ASI - асинхронный последовательный интерфейс (Asynchronous Serial Interface);
AVC - усовершенствованное кодирование видео (Advanced Video Coding);
BER - коэффициент битовых ошибок (Bit Error Ratio);
DVI - цифровой видеоинтерфейс (Digital Visual Interface);
Eb/N0 - отношение энергии сигнала, приходящейся на 1 бит принимаемого сообщения (Eb), к энергетической спектральной плотности шума (N0);
ETSI - Европейский институт по стандартизации в области телекоммуникаций (European Telecommunications Standards Institute);
HDMI - интерфейс для мультимедиа высокой четкости (High-Definition Multimedia Interface);
HE-AAC - высокоэффективное усовершенствованное кодирование звука (High-Efficiency Advanced Audio Coding);
MPEG - экспертная группа по движущемуся изображению; стандарт сжатия видео- и аудиоданных (Moving Pictures Expert Group);
NIT - таблица сетевой информации (Network Information Table);
PSK - фазовая манипуляция (Phase Shift Keying);
QPSK - четырехпозиционная фазовая манипуляция (Quadrature Phase Shift Keying);
SDI - цифровой последовательный интерфейс (Serial Digital Interface);
SNMP - протокол управления сетями связи на основе архитектуры UDP (Simple Network Management Protocol);
UDP - протокол передачи пользовательских дейтаграмм (User Datagramm Protocol);
S/PDIF - цифровой интерфейс Сони/Филипс (Sony/Philips Digital Interface).
4 Основные параметры
4.1 Интегрированный приемник-декодер (далее - приемник) должен обеспечивать прием радиосигналов системы DVB-S2 в полосе рабочих частот 950 - 2300 МГц. Допускается снижение значения верхней границы полосы рабочих частот до 2150 МГц.
4.2 Приемник должен обеспечивать настройку на любой канал среди цифровых каналов с одинаковыми уровнем сигнала, шириной полосы сигнала и разносом частот между каналами. Разнос частот между каналами должен быть равен 1,2Rs, где Rs - символьная скорость.
4.3 Приемник должен обеспечивать прием сигнала, его демодуляцию и коррекцию ошибок до уровня квазибезошибочного приема (QEF) при значениях С/Ш и Eb/N0, приведенных в таблице 1. Данное требование должно выполняться при отсутствии сигнала в соседних каналах.
Таблица 1
Максимальное значение С/Ш и Eb/N0 для обеспечения
квазибезошибочного приема
Модуляция Скорость кода Спектральная эффективность С/Ш (Es/N0), дБ Eb/N0, дБ
QPSK 1/4 0,490243 -1,4 1,7
QPSK 1/3 0,656448 -0,2 1,6
QPSK 2/5 0,789412 0,7 1,7
QPSK 1/2 0,988858 2 2,0
QPSK 3/5 1,188304 3,2 2,5
QPSK 2/3 1,322253 4,1 2,9
QPSK 3/4 1,487473 5 3,3
QPSK 4/5 1,587196 5,7 3,7
QPSK 5/6 1,654663 6,2 4,0
