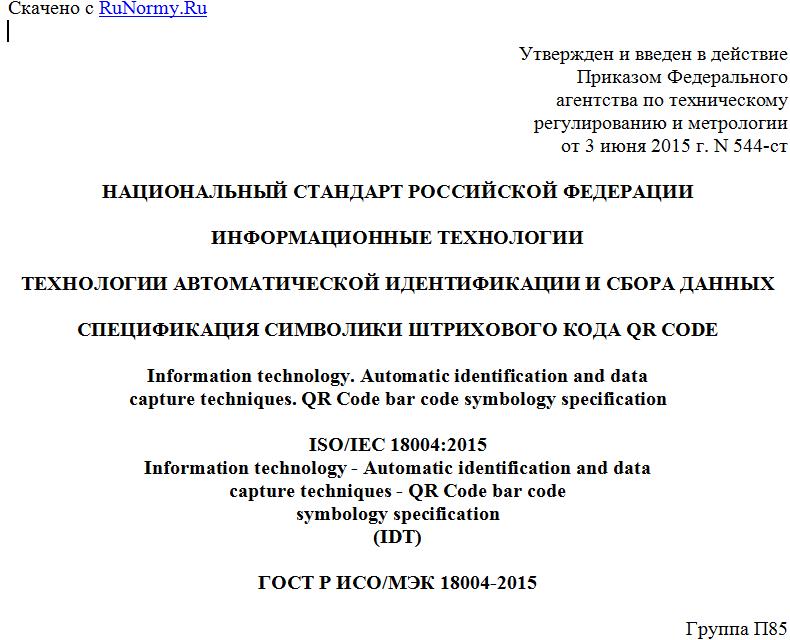

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 июня 2015 г. N 544-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ
ТЕХНОЛОГИИ АВТОМАТИЧЕСКОЙ ИДЕНТИФИКАЦИИ И СБОРА ДАННЫХ
СПЕЦИФИКАЦИЯ СИМВОЛИКИ ШТРИХОВОГО КОДА QR CODE
Information technology. Automatic identification and data
capture techniques. QR Code bar code symbology specification
ISO/IEC 18004:2015
Information technology - Automatic identification and data
capture techniques - QR Code bar code
symbology specification
(IDT)
ГОСТ Р ИСО/МЭК 18004-2015
Группа П85
ОКС 35.040
01.080.50
Дата введения
1 февраля 2016 года
Предисловие
1 ПОДГОТОВЛЕН Ассоциацией автоматической идентификации "ЮНИСКАН/ГС1 РУС" совместно с Обществом с ограниченной ответственностью (ООО) НПЦ "Интелком" на основе аутентичного перевода стандарта, указанного в пункте 4, выполненного ООО НПЦ "Интелком"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 355 "Технологии автоматической идентификации и сбора данных"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2015 г. N 544-ст
4 Настоящий стандарт идентичен международному стандарту ИСО/МЭК 18004:2015 "Информационные технологии. Технологии автоматической идентификации и сбора данных. Спецификация символики штрихового кода QR Code" (ISO/IEC 18004:2015 "Information technology - Automatic identification and data capture techniques - QR Code bar code symbology specification"), за исключением приложения ДА, содержащего сведения о наборах знаков по ИСО/МЭК 646, ИСО/МЭК 8859-1 и ИСО/МЭК 8859-5 и приложения ДБ, содержащего сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДВ
5 Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектами получения патентных прав. Международная организация по стандартизации (ИСО) не несет ответственности за идентификацию некоторых или всех подобных прав
6 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (www.gost.ru)
Введение
Необходимо различать четыре различных с технической точки зрения представителя семейства символики QR Code, которые, однако, тесно связаны друг с другом и представляют собой следующую эволюционную последовательность:
- QR Code Model 1 - первоначальная спецификация QR Code, описание которой приведено в AIM ITS 97-001 Международная спецификация символики. QR Code (International Symbology Specification - QR Code);
- QR Code Model 2 - расширенная форма символики с дополнительными свойствами (прежде всего дополнение символа направляющими шаблонами для более точной навигации по большим символам), которая стала основой для первой версии ИСО/МЭК 18004 <*>;
- QR Code (основа для второй версии ИСО/МЭК 18004 <**> символика, в значительной степени соответствующая QR Code Model 2; отличающаяся от этого формата QR Code дополнительными параметрами для символов, представленных в зеркальном отображении инвертированного изображения (светлые символы на темном фоне), а также опциями, используемыми для определения альтернативных наборов знаков, отличающихся от набора знаков по умолчанию;
- формат Micro QR Code (установленный во второй версии ИСО/МЭК 18004), являющийся вариантом QR Code с уменьшенным числом служебных модулей и ограниченным диапазоном размеров, позволяющим представлять малые объемы данных в символах небольшого размера, особенно подходящих для прямого маркирования деталей и компонентов и для применений с ограниченным пространством для размещения символа.
--------------------------------
<*> Имеется в виду ИСО/МЭК 18004:2000.
<**> Имеется в виду ИСО/МЭК 18004:2006.
QR Code - матричная символика. Символ состоит из массива номинально квадратных модулей, структурированных в регулярную квадратную матрицу, включая уникальные шаблоны поиска, размещенные в трех углах символа (в Micro QR Code - только в одном углу) и предназначенные для упрощения определения места нахождения, размера и наклона символа. Предусмотрен широкий диапазон размеров и четыре уровня исправления ошибок. Размер символа в модулях устанавливает пользователь для обеспечения производства символов различными методами.
Символы QR Code Model 2 полностью совместимы с системами, считывающими символы QR Code.
Символы QR Code Model 1 рекомендуется использовать только в замкнутых применениях, и нет необходимости в поддержке формата QR Code Model 1 для оборудования, соответствующего настоящему стандарту. Поскольку символы QR Code рекомендуется в качестве образца для использования во вновь создаваемых и открытых системах применения QR Code, в настоящем стандарте приведено полное описание символов QR Code, также в приложении N приведен перечень отличий символов QR Code Model 1 от символов QR Code.
Сноски в тексте стандарта, выделенные курсивом, приведены для пояснения текста оригинала.
1. Область применения
Настоящий стандарт устанавливает требования к символике QR Code <1>, а также параметры символики, методы кодирования знаков данных, форматы символов, требования к размерам, правила исправления ошибок, рекомендуемый алгоритм декодирования, требования к качеству производства, выбираемые пользователем параметры применения.
--------------------------------
<1> Наименование символики произносится как Кюар Код; аббревиатура QR расшифровывается как quick response, что в переводе на русский язык означает быстрый отклик.
2. Соответствие
Символы QR Code (и оборудование, предназначенное для создания или считывания символов QR Code) соответствуют требованиям настоящего стандарта, если они обеспечивают или поддерживают параметры, приведенные в настоящем стандарте.
Символы, созданные в соответствии с требованиями QR Code Model 1 по ИСО/МЭК 18004:2006, не могут быть считаны с помощью оборудования, соответствующего настоящему стандарту.
Символы, созданные в соответствии с требованиями QR Code Model 2 по ИСО/МЭК 18004:2000, считывают с помощью оборудования, соответствующего настоящему стандарту.
Символы, созданные в соответствии с требованиями настоящего стандарта, не могут быть считаны с помощью оборудования по ИСО/МЭК 18004:2000. Символы, которые используют дополнительные параметры QR Code, также не могут быть считаны с помощью такого оборудования.
Символы, созданные в соответствии с требованиями настоящего стандарта, не могут быть напечатаны с помощью оборудования, соответствующего требованиям предыдущей версии ИСО/МЭК 18004:2000. Символы, которые используют дополнительные параметры QR Code, также не могут быть напечатаны с помощью такого оборудования.
Разновидности символики QR Code Model 2 и Micro QR Code рекомендуется использовать для открытых систем и вновь создаваемых применений.
3. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты и другие нормативные документы, которые необходимо учитывать при использовании настоящего стандарта. В случае ссылок на документы, у которых указана дата утверждения, необходимо пользоваться только указанной редакцией. В случае, когда дата утверждения не приведена, следует пользоваться последней редакцией ссылочных документов, включая любые поправки и изменения к ним:
ИСО/МЭК 8859-1:1998 <2> Информационные технологии. 8-битовые однобайтовые наборы кодированных графических знаков. Часть 1. Латинский алфавит N 1 (Information technology - 8-bit single-byte coded graphic character sets - Part 1: Latin alphabet No. 1)
--------------------------------
<2> Набор знаков приведен в приложении ДА.
ИСО/МЭК 15415 Информационные технологии. Технологии автоматической идентификации и сбора данных. Спецификация испытаний символов штрихового кода для оценки качества печати. Двумерные символы (Information technology - Automatic identification and data capture techniques - Bar code print quality test specification - Two-dimensional symbols)
ИСО/МЭК 19762-1 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 1. Общие термины, связанные с автоматической идентификацией и сбором данных (Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 1: General terms relating to AIDC)
ИСО/МЭК 19762-2 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 2. Оптические носители данных (ОНД) (Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 2: Optically readable media (ORM))
JIS X 0201 7-битовые и 8-битовые наборы знаков для обмена информацией (7-bit and 8-bit coded character sets for information interchange)
4. Термины и определения
В настоящем стандарте применяются термины, определенные в ИСО/МЭК 19762-1, ИСО/МЭК 19762-2, а также следующие:
4.1 индикатор числа знаков (character count indicator): Битовая последовательность, определяющая длину строки данных в текущем режиме кодирования.
4.2 маскирование данных (data masking): Процесс применения операции XOR к комбинациям битов в области кодирования с использованием шаблонов маски, с целью образования символа со сбалансированным числом темных и светлых модулей и уменьшения вероятности присутствия комбинаций, которые могут помешать быстрой обработке изображения.
4.3 указатель шаблона маски данных (data mask pattern reference): Трехбитовый идентификатор, указывающий шаблон маски данных, используемый в символе.
4.4 область кодирования (encoding region): Область символа, свободная от функциональных шаблонов и предназначенная для кодирования данных и кодовых слов исправления ошибок и информации о версии и формате символа.
