"ГОСТ Р 56443-2015. Национальный стандарт Российской Федерации. Тренажеры стационарные. Шаговые тренажеры, тренажеры, имитирующие ходьбу вверх по лестнице и скалолазание. Дополнительные специальные требования безопасности и методы испытаний"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

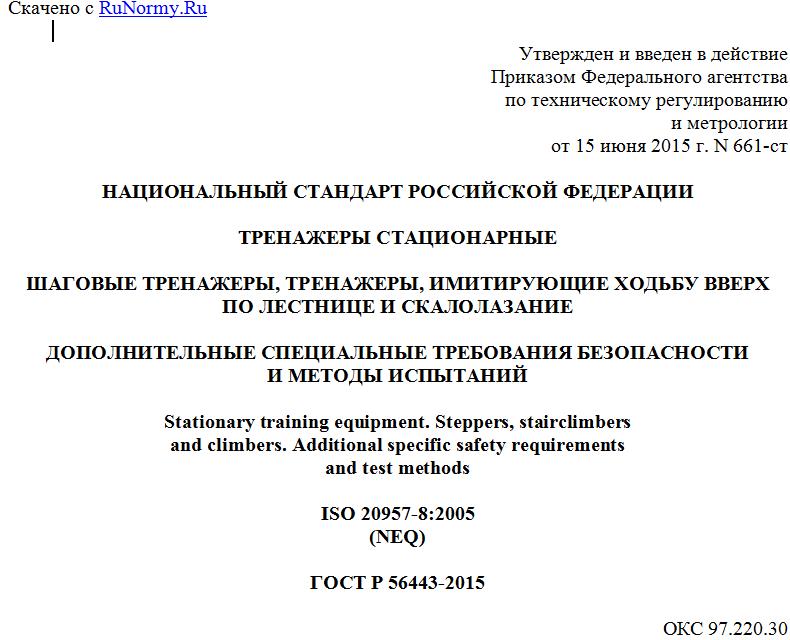

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 15 июня 2015 г. N 661-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРЕНАЖЕРЫ СТАЦИОНАРНЫЕ

ШАГОВЫЕ ТРЕНАЖЕРЫ, ТРЕНАЖЕРЫ, ИМИТИРУЮЩИЕ ХОДЬБУ ВВЕРХ
ПО ЛЕСТНИЦЕ И СКАЛОЛАЗАНИЕ

ДОПОЛНИТЕЛЬНЫЕ СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
И МЕТОДЫ ИСПЫТАНИЙ

Stationary training equipment. Steppers, stairclimbers
and climbers. Additional specific safety requirements
and test methods

ISO 20957-8:2005
(NEQ)

ГОСТ Р 56443-2015

ОКС 97.220.30

Дата введения
1 июля 2016 года

Предисловие

1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 661-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 20957-8:2005 "Тренажеры стационарные. Часть 8. Шаговые тренажеры, тренажеры, имитирующие ходьбу вверх по лестнице и скалолазание. Дополнительные специальные требования безопасности и методы испытаний" (ISO 20957-8:2005 "Stationary training equipment - Part 8: Steppers, stairclimbers and climbers - Additional specific safety requirements and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на стационарные шаговые тренажеры, тренажеры, имитирующие ходьбу вверх по лестнице и скалолазание.
Настоящий стандарт устанавливает требования безопасности и методы испытаний шаговых тренажеров, тренажеров, имитирующих ходьбу вверх по лестнице и скалолазание, классов применения S, H и класса точности A.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 5904-95 Оборудование гимнастическое. Маты для прыжков и поверхности для вольных упражнений. Метод определения сопротивления скольжению
ГОСТ Р 53906-2010 Игрушки. Общие требования безопасности и методы испытаний. Механические и физические свойства
ГОСТ Р 56445-2015 Тренажеры стационарные. Общие требования безопасности и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на который дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 56445, а также следующие термины с соответствующими определениями:
3.1 шаговый тренажер: Стационарный тренажер, при работе с которым ноги пользователя совершают возвратно-поступательные движения, при этом стопы не отрываются от педалей (см. рисунок 1).



а) Тренажер класса H



б) Тренажер класса S



в) Мини-тренажер

1 - дисплей; 2 - рукоятка; 3 - гидравлический
поршень/сопротивление; 4 - плечо рычага; 5 - стабилизирующее
плечо педали; 6 - рама основания; 7 - педаль;
8 - поручень/гриф; 9 - кожух; 10 - бортик для стопы

Рисунок 1 - Примеры шаговых тренажеров

3.2 тренажер, имитирующий ходьбу вверх по лестнице: Стационарный тренажер, основанный на принципе движущейся лестницы или эскалатора (см. рисунок 2).



1 - дисплей; 2 - поручень; 3 - ступенька;
4 - рама основания; 5 - кожух

Рисунок 2 - Пример тренажера, имитирующего ходьбу
вверх по лестнице

Примечание - Работа тренажера осуществляется путем имитации восхождения на обычные лестницы.

3.3 тренажер, имитирующий скалолазание: Стационарный тренажер, оснащенный платформами для ног и рук, которые перемещаются по возвратно-поступательному принципу (см. рисунок 3).



1 - дисплей; 2 - движущаяся рукоятка;
3 - направляющая рейка; 4 - педаль; 5 - рама основания;
6 - регулировка сопротивления

Рисунок 3 - Пример тренажера, имитирующего скалолазание

3.4 зависимое действие: Движение каждой педали синхронизировано напрямую или косвенно.
3.5 независимое действие: Движение педалей не синхронизировано.
3.6 шаг: Движение вниз педали или ступеньки.
3.7 бортик для стопы: Приподнятый край платформы (см. рисунок 1).

4 Классификация тренажеров

Классификация тренажеров - по ГОСТ Р 56445.

5 Требования безопасности

5.1 Внешние поверхности тренажера
5.1.1 Застревание, зажим, сдвиг, вращение и возвратно-поступательное движение в пределах зоны доступа
5.1.1.1 Расстояние в зоне доступа пальцев между подвижными частями и прилегающими подвижными или неподвижными элементами должно быть не менее 25 мм, в остальных случаях - не менее 60 мм.
5.1.1.2 Наличие тормозной системы не обязательно при условии отсутствия рисков для пользователя.
5.1.1.3 Требованием, установленным 5.1.1.1, допускается пренебречь при условии, что зоны возможного застревания остаются в поле зрения пользователя на протяжении полного диапазона движения во время эксплуатации тренажера (см. рисунок 4).
