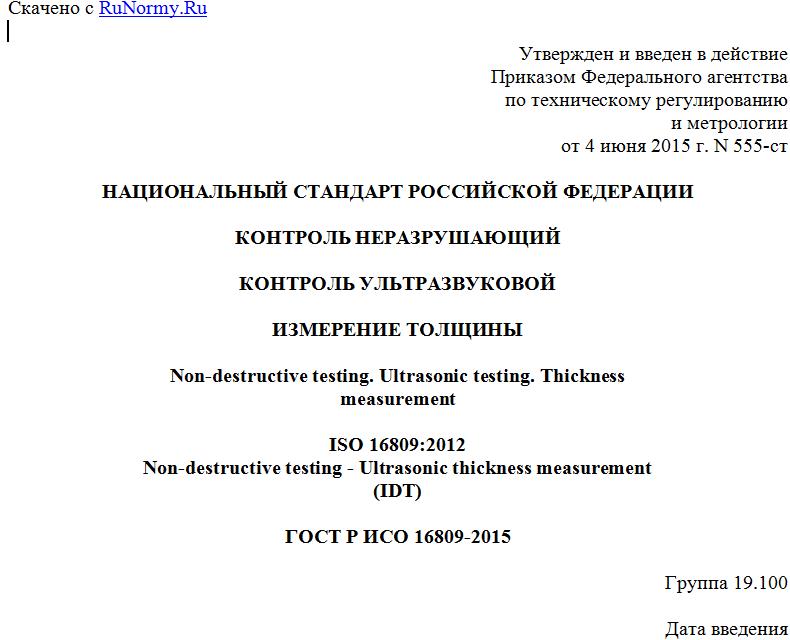

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 4 июня 2015 г. N 555-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
КОНТРОЛЬ УЛЬТРАЗВУКОВОЙ
ИЗМЕРЕНИЕ ТОЛЩИНЫ
Non-destructive testing. Ultrasonic testing. Thickness
measurement
ISO 16809:2012
Non-destructive testing - Ultrasonic thickness measurement
(IDT)
ГОСТ Р ИСО 16809-2015
Группа 19.100
Дата введения
1 марта 2016 года
Предисловие
1 ПОДГОТОВЛЕН на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений"
2 ВНЕСЕН Техническим комитетом по стандартизации N 371 "Неразрушающий контроль"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 июня 2015 г. N 555-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 16809:2012 "Контроль неразрушающий. Ультразвуковое измерение толщины" (ISO 16809:2012 "Non-destructive testing. Ultrasonic thickness measurement").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
Введение
Стандарт ISO 16809:2012 Non-destructive testing - Ultrasonic thickness measurement был подготовлен Европейским комитетом по стандартизации (CEN) как EN 14127:2011 и принят подкомитетом SC 3 "Ультразвуковой контроль", технического комитета ISO/TC 135 "Неразрушающий контроль".
1. Область применения
Настоящий стандарт устанавливает принципы ультразвукового измерения толщины металлических и неметаллических материалов на основе измерения времени прохождения ультразвуковых импульсов.
2. Нормативные ссылки
Нижеследующие документы, на которые приводятся ссылки, являются обязательными для применения настоящего стандарта. В отношении недатированных ссылок действительно последнее издание публикации (включая любые изменения), на которую дается ссылка.
ИСО 5577 Контроль неразрушающий. Ультразвуковой контроль. Словарь (ISO 5577 Non-destructive testing - Ultrasonic inspection - Vocabulary)
ИСО 16811 Контроль неразрушающий. Ультразвуковой контроль. Регулировка чувствительности и диапазона развертки (ISO 16811 Non-destructive testing - Ultrasonic testing - Sensitivity and range setting)
ЕН 1330-4 Контроль неразрушающий. Терминология. Часть 4. Термины, используемые в ультразвуковом контроле (EN 1330-4 Non-destructive testing. Terminology. Terms used in ultrasonic testing)
3. Термины и определения
В настоящем стандарте применены термины по ИСО 5577 и ЕН 1330-4.
4. Режимы измерения
Толщину детали или конструкции определяют путем измерения времени, необходимого для того, чтобы короткий ультразвуковой импульс, излучаемый преобразователем, прошел через толщину материала один, два или несколько раз.
Толщину материала вычисляют путем умножения известной скорости звука в материале на время прохождения и деления на количество прохождений импульса через стенку материала.
Этот принцип можно осуществить путем применения одного из следующих режимов (рисунок 1):
Режим 1: измерение времени прохождения от начального импульса возбуждения до первого эхо-сигнала, минус коррекция нуля для учета толщины протектора преобразователя, компенсации износа и слоя контактной среды (режим однократного эхо-сигнала).
Режим 2: измерение времени прохождения от конца линии задержки до первого донного эхо-сигнала (режим однократного эхо-сигнала линии задержки).
Режим 3: измерение времени прохождения между донными эхо-сигналами (многократные эхо-сигналы).
Режим 4: измерение времени прохождения импульса от излучателя до приемника в контакте с донной поверхностью (теневой метод).
Режим 1
Режим 2
Режим 3
Режим 4
A - передающий/принимающий преобразователь; A1 - передающий
преобразователь; A2 - принимающий преобразователь;
A3 - раздельно-совмещенный преобразователь; B - испытуемый
объект; C - время прохождения акустического пути;
D - отметка импульса передачи; E1 - E3 - донные эхо-сигналы;
F - эхо-сигнал от границы раздела; G - задержка;
H - принятый импульс.
Рисунок 1 - Режимы измерения
5. Общие требования
5.1. Приборы
Измерение толщины можно выполнить с помощью приборов следующих типов:
a) ультразвуковые толщиномеры с цифровым дисплеем, на котором отображается измеренное значение;
b) ультразвуковые толщиномеры с цифровым дисплеем, на котором отображается измеренное значение, и разверткой типа А (дисплей аналоговых сигналов);
c) приборы, предназначенные для обнаружения несплошностей с разверткой типа А. Прибор этого типа может содержать также цифровой дисплей для отображения значений толщины.
Выбор прибора ультразвукового измерений - согласно 6.4.
5.2. Преобразователи
При ультразвуковом контроле используют преобразователи следующих типов, как правило, это преобразователи продольных волн:
- двухэлементные преобразователи (раздельно-совмещенные);
- одноэлементные преобразователи (совмещенные).
Выбор преобразователя - согласно 6.3.
5.3. Контактная среда
Необходимо обеспечить акустический контакт между преобразователем(ями) и материалом, обычно такой контакт осуществляется с помощью жидкости или геля.
Контактная среда не должна оказывать неблагоприятного влияния на испытуемый объект, оборудование и не должна представлять опасности для оператора.
Информация о контактной среде, используемой в особых условиях измерения - согласно 6.6.
Необходимо выбрать такую контактную среду, которая подходит к состоянию поверхности и неровностям поверхности, чтобы обеспечить достаточный акустический контакт.
5.4. Настроечные образцы
