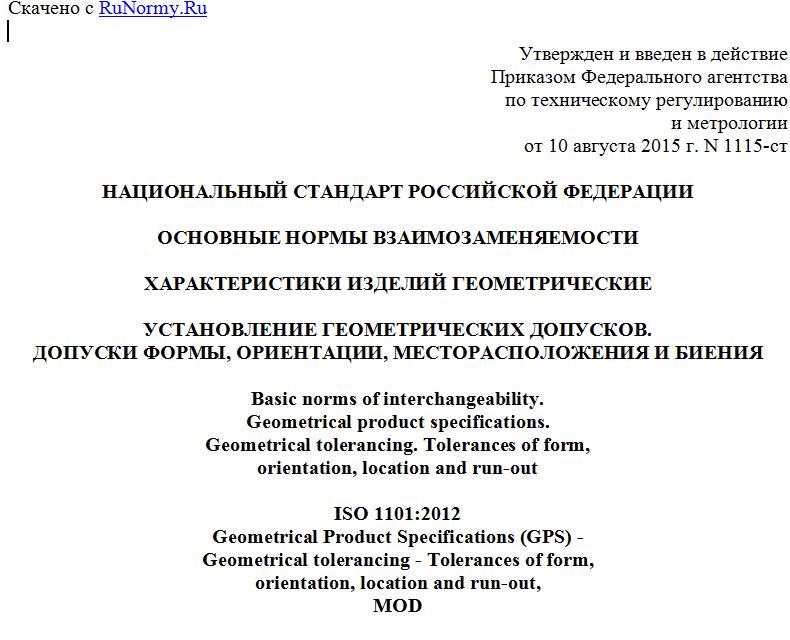

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 10 августа 2015 г. N 1115-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ ГЕОМЕТРИЧЕСКИЕ
УСТАНОВЛЕНИЕ ГЕОМЕТРИЧЕСКИХ ДОПУСКОВ.
ДОПУСКИ ФОРМЫ, ОРИЕНТАЦИИ, МЕСТОРАСПОЛОЖЕНИЯ И БИЕНИЯ
Basic norms of interchangeability.
Geometrical product specifications.
Geometrical tolerancing. Tolerances of form,
orientation, location and run-out
ISO 1101:2012
Geometrical Product Specifications (GPS) -
Geometrical tolerancing - Tolerances of form,
orientation, location and run-out,
MOD
ГОСТ Р 53442-2015
(ИСО 1101:2012)
ОКС 01.100.20
17.040.10
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский и конструкторский институт средств измерений в машиностроении" (ОАО "НИИизмерения") на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 международного стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" ("СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 242 "Допуски и средства контроля"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 августа 2015 г. N 1115-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 1101:2012 "Геометрические характеристики изделий. Установление геометрических допусков. Допуски формы, ориентации, месторасположения и биения" ("Geometrical Product Specifications (GPS) - Geometrical tolerancing - Tolerances of form, orientation, location and run-out", MOD) путем внесения технических отклонений.
Наименование стандарта изменено относительно наименования указанного международного стандарта для увязки с наименованиями, принятыми в существующем комплексе национальных стандартов Российской Федерации.
Ссылки на международные стандарты заменены ссылками на соответствующие межгосударственные и национальные стандарты. Сведения о соответствии ссылочных национальных стандартов Российской Федерации и межгосударственных стандартов международным стандартам приведены в дополнительном приложении ДБ.
В стандарт не включены приложения A, B и D примененного международного стандарта, которые нецелесообразно применять в национальной стандартизации в связи с тем, что:
- приложение A (справочное) "Устаревшие правила" содержит применявшиеся ранее в международной практике правила указания на чертежах, которые в национальной стандартизации не применялись;
- приложение B (справочное) "Оценка геометрических отклонений" содержит сведения, по которым на момент принятия примененного международного стандарта не было достигнуто согласованного решения;
- приложение D (справочное) "Связи в матричной системе GPS" содержит сведения о матричной модели системы стандартов ИСО "Геометрические характеристики изделий (GPS)" и месте примененного международного стандарта в ней, не относящиеся к объекту стандартизации.
Указанные приложения, не включенные в основную часть настоящего стандарта, приведены в дополнительном приложении ДА.
Элемент "Библиография" приведен в соответствие с содержанием стандарта и требованиями ГОСТ Р 1.5-2014
5 ВЗАМЕН ГОСТ Р 53442-2009 (ИСО 1101:2004)
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Международный стандарт ИСО 1101:2012, подготовленный Техническим комитетом ИСО/ТК 213 "Размерные и геометрические требования к изделиям и их проверка", представляет собой третью редакцию стандарта, дополненную способами указания геометрических допусков на 3D изображениях, которая отменяет и заменяет вторую редакцию этого стандарта (ИСО 1101:2004) и стандарт ИСО 10578:1992.
В настоящем стандарте изложены основы установления геометрических допусков изделий. Для получения более подробной информации рекомендуется ознакомиться со стандартами, ссылки на которые даны в разделе 2 и таблице 2. Форма и размеры знаков геометрических допусков приведены в приложении A к ГОСТ 2.308-2011.
Применяемые в настоящем стандарте определения геометрических элементов соответствуют ГОСТ 31254-2004 (ИСО 14660-1:99, ИСО 14660-2:99). При этом термины "ось" и "средняя плоскость" соответствуют производным элементам (прямая и плоскость) идеальной формы, а термины "средняя линия" и "средняя поверхность" - производным элементам (кривая линия, криволинейная поверхность) неидеальной формы.
Все рисунки в настоящем стандарте, иллюстрирующие указание допусков на 2D изображениях, вычерчены европейским способом проецирования (вид слева - расположен справа) с нанесением размеров и допусков в миллиметрах. Следует понимать, что устанавливаемые принципы не зависят от применяемых способа проецирования и единиц измерения. Размеры и допуски на 3D изображениях дублируют размеры и допуски соответствующих 2D изображений.
Рисунки настоящего стандарта приведены исключительно для иллюстрации текста, не являются чертежами деталей и не предполагают полноты. Поэтому на рисунках проставлены только те размеры и допуски, которые необходимы для понимания рассматриваемых положений. На большинстве рисунков (с целью повышения наглядности) некоторые линии и подробности либо удалены, либо добавлены или увеличены. Различные типы линий на рисунках применены в соответствии со следующей таблицей (наименования типов линий согласно [1]).
Геометрический элемент Тип элемента Объект Тип линии
видимой невидимой
Номинальный элемент Полный элемент Точка Линия/ось Поверхность/плоскость Сплошная толстая Тонкая штриховая
Производный элемент Точка Линия/ось Грань/плоскость Тонкая штрихпунктирная с длинными штрихами Тонкая штрихпунктирная
Реальный элемент Полный элемент Поверхность Толстая сплошная, выполненная от руки Тонкая штриховая, выполненная от руки
Выявленный элемент Полный элемент Точка Линия Поверхность Толстая штриховая с короткими штрихами Тонкая штриховая с короткими штрихами
Производный элемент Точка Линия Грань Толстая точечная Тонкая точечная
Присоединенный элемент Полный элемент Точка Прямая линия Номинальный элемент Толстая штрихпунктирная с двойными штрихами и двойными точками Тонкая штрихпунктирная с двойными штрихами и двойными точками
Производный элемент Точка Прямая линия Плоскость Тонкая штрихпунктирная с длинными штрихами и двойными точками Толстая штрихпунктирная с двойными точками
База Точка Линия Поверхность/плоскость Тонкая штрихпунктирная с длинными штрихами и двойными точками Толстая штрихпунктирная с двойными точками
Границы поля допуска - Линия Поверхность Сплошная тонкая Тонкая штриховая
Сечение, плоскость рисунка, плоскость чертежа, вспомогательная плоскость - Линия Поверхность Тонкая штриховая с длинными и короткими штрихами Тонкая штриховая с короткими штрихами
Выносная линия, размерная линия, линия-выноска, полка линии- выноски - Линия Сплошная тонкая Тонкая штриховая
1. Область применения
Настоящий стандарт распространяется на нормирование геометрических характеристик изделий и устанавливает правила указания на чертежах и определения допусков формы, ориентации, месторасположения и биения.
Примечание - Более подробная информация о некоторых геометрических допусках представлена в стандартах, указанных в разделах 2 и 5.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.303-68 Единая система конструкторской документации. Линии
ГОСТ 2.307-2011 Единая система конструкторской документации. Нанесение размеров и предельных отклонений
ГОСТ 31254-2004 Основные нормы взаимозаменяемости. Геометрические элементы. Общие термины и определения (ИСО 14660-1:1999 "Геометрические характеристики изделий. Геометрические элементы. Часть 1. Общие термины и определения", MOD; ИСО 14660-2:1999 "Геометрические характеристики изделий. Геометрические элементы. Часть 2. Выявленная средняя линия цилиндра и конуса, выявленная средняя поверхность, местный размер выявленного элемента", MOD)
ГОСТ Р 53089-2008 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Установление позиционных допусков (ИСО 5458:1998 "Геометрические характеристики изделий. Установление геометрических допусков. Установление позиционных допусков", MOD)
ГОСТ Р 53090-2008 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Требования максимума материала, минимума материала и взаимодействия (ИСО 2692:2006 "Геометрические характеристики изделий. Установление геометрических допусков. Требования максимума материала, требование минимума материала и требование взаимодействия", MOD)
ГОСТ Р 55145-2012 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Назначение размеров и допусков для нежестких деталей (ИСО 10579-2010 "Геометрические характеристики изделий. Указание размеров и установление допусков. Нежесткие детали", MOD)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 31254, а также следующие термины с соответствующими определениями:
