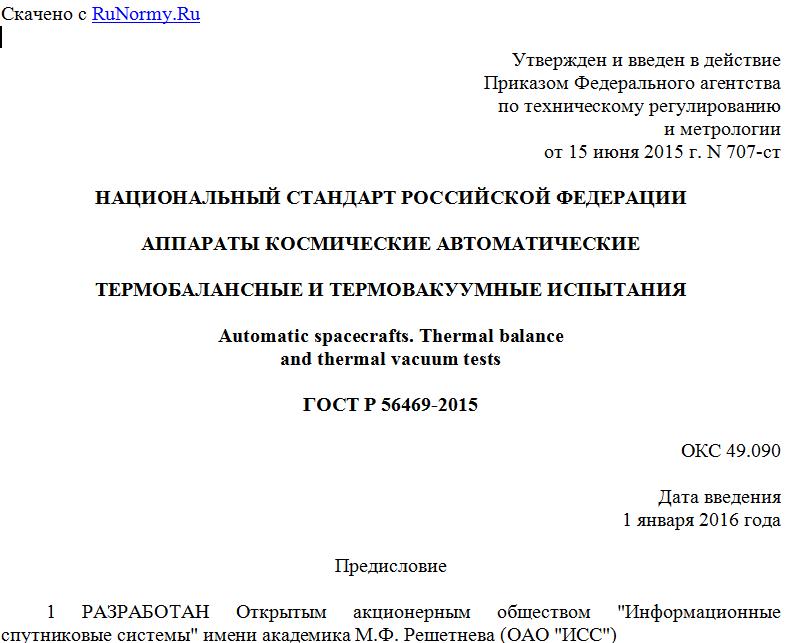

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 15 июня 2015 г. N 707-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АППАРАТЫ КОСМИЧЕСКИЕ АВТОМАТИЧЕСКИЕ
ТЕРМОБАЛАНСНЫЕ И ТЕРМОВАКУУМНЫЕ ИСПЫТАНИЯ
Automatic spacecrafts. Thermal balance
and thermal vacuum tests
ГОСТ Р 56469-2015
ОКС 49.090
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Информационные спутниковые системы" имени академика М.Ф. Решетнева (ОАО "ИСС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 321 "Ракетно-космическая техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 707-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Январь 2017 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на автоматические космические аппараты, предназначенные для эксплуатации в околоземном космическом пространстве, и устанавливает требования и порядок проведения термобалансных и термовакуумных испытаний, проводимых по программам наземных испытаний автоматических космических аппаратов.
Стандарт не содержит и не описывает требований к процедурам проверок оборудования в составе автоматического космического аппарата на предмет подтверждения соответствия выходным характеристикам.
Настоящий стандарт применяется при создании, производстве и эксплуатации изделий ракетно-космической техники по международным договорам и в ходе реализации международных проектов и программ при условии и согласовании всех заинтересованных сторон, а также в случаях, когда его применение предписано требованием технического задания на выполнение работ.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.106-96 Единая система конструкторской документации. Текстовые документы
ГОСТ Р 53802 Системы и комплексы космические. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ Р 53802, а также следующие термины с соответствующими определениями:
3.1.1 автоматический космический аппарат: Космический аппарат, конструктивное исполнение которого не предусматривает в процессе его функционирования наличие космонавтов на борту.
3.1.2 верификация: Подтверждение с помощью объективных данных того факта, что заданные требования выполнены.
3.1.3 гарантированная температура оборудования: Допустимая температура, при которой гарантируется выполнение функционального назначения оборудования в течение требуемого времени эксплуатации.
3.1.4 запас по расчетным условиям внешней среды: Увеличение предельного значения условий внешней среды для целей проектирования и квалификации сверх уровней, ожидаемых на протяжении срока существования.
3.1.5 имитатор тепловых потоков: Система термовакуумной камеры, представляющая собой источники тепловых потоков, позволяющие имитировать необходимую плотность падающих и поглощенных внешних тепловых потоков, воздействующих на внешние поверхности космического аппарата.
3.1.6 интерфейс: Общая механическая, тепловая, электрическая граница или граница в части функционирования между двумя элементами системы.
3.1.7 испытательное изделие: Автоматический космический аппарат, его система, приборы или их макеты, которые подвергаются испытаниям.
3.1.8 квалификационные испытания: Испытания, демонстрирующие, что автоматический космический аппарат (система, оборудование) работает удовлетворительно в прогнозируемых условиях внешней среды с достаточным запасом.
3.1.9 летная модель: Модель автоматического космического аппарата с системами и приборами, предназначенная для запуска в космическое пространство и для работы на орбите и подвергаемая приемочным испытаниям.
3.1.10 максимальные и минимальные прогнозируемые температуры: Самая высокая и самая низкая температуры, гарантируемые системой обеспечения теплового режима при эксплуатации космического аппарата во всех рабочих и нерабочих режимах при наиболее жестких условиях, равные расчетным по результатам тепловых анализов плюс расчетная неопределенность.
3.1.11 неопределенность: Недостаток уверенности вследствие неточности исходных параметров, процесса анализа или того и другого вместе. Расчетная температурная неопределенность - это неточность в вычислении температур из-за неточности знания физики процессов теплообмена, внешних окружающих условий и моделируемых параметров.
3.1.12 опорная температура: Опорная точка - физическая точка, расположенная на автоматическом космическом аппарате, дающая упрощенное представление о тепловом состоянии оборудования.
Примечания
1 В зависимости от размеров оборудования может быть определено более одной опорной температуры.
2 Температура опорной точки измеряется во время испытаний температурными датчиками. Распределение температуры в пределах оборудования и горячих пятен на наружной поверхности под воздействием точечных источников тепла не рассматривается в качестве опорных точек.
3.1.13 полезная нагрузка: Полный комплект специфического инструмента, космического оборудования, вспомогательной матчасти и расходуемых материалов, установленных на автоматическом космическом аппарате для выполнения конкретного назначения в космосе.
3.1.14 протолетная модель: Предназначенный для запуска автоматический космический аппарат, на котором перед полетом проводятся частичные или полные протолетные квалификационные испытания.
3.1.15 рабочие режимы: Сочетание рабочих внешних воздействий, режимов и условий, которые имеют место в течение срока (службы) функционирования автоматического космического аппарата.
3.1.16 расчетные условия внешней среды: Различные нагрузки внешней среды, под которые проектируется автоматический космический аппарат.
3.1.17 режим сохранности автоматического космического аппарата: Перевод автоматического космического аппарата в состояние, обеспечивающее условия для возможности последующего перевода автоматического космического аппарата в режим использования по целевому назначению.
3.1.18 срок активного существования автоматического космического аппарата: Общий заданный срок существования автоматического космического аппарата и его составных частей начиная с завершения изготовления автоматического космического аппарата и до конца его работы (функционирования) на орбите.
3.1.19 стабилизированная испытательная температура: Заданная температура режима испытаний автоматического космического аппарата и его составных частей, которая не менялась более чем на 1 °C в течение предыдущего периода времени, равного одному часу.
3.1.20 рассмотрение: Мероприятие, предпринимаемое для определения пригодности, адекватности и результативности предмета обсуждения в целях достижения поставленных целей.
3.1.21 специфицированные (заданные) требования: Требования, заявленные в документах, как правило, более высокого уровня.
3.1.22 система: Совокупность функционально связанных приборов, предназначенная для создания условий и/или реализации функций, обеспечивающих работоспособное состояние бортового оборудования.
3.1.23 система обеспечения теплового режима автоматического космического аппарата: Совокупность бортовых устройств и элементов конструкции космического аппарата, предназначенная для обеспечения требуемого теплового режима.
3.1.24 система терморегулирования автоматического космического аппарата: Обеспечивающая бортовая система автоматического космического аппарата, являющаяся частью системы обеспечения теплового режима автоматического космического аппарата, использующая для регулирования теплового режима активные средства, позволяющие менять условия внутреннего и внешнего теплообмена.
Примечание - Например: создание и регулирование необходимых расходов теплоносителей и их температуры, изменение площади излучающих поверхностей с помощью устройств типа жалюзи, управляемые электрообогреватели и т.д.
3.1.25 спецификация: Документ, определяющий требования.
Примечание - Спецификация может относиться к работам (например, спецификация на процесс, спецификация на испытания) или к продукту [(например, спецификация на продукт, спецификация на рабочие характеристики (технические условия) и чертежи)].
3.1.26 термобалансные испытания: Экспериментальное подтверждение того, что система обеспечения теплового режима поддерживает заданные эксплуатационные температурные пределы приборов по всему автоматическому космическому аппарату при нормальных и предельных условиях работы.
3.1.27 термовакуумные испытания: Проверка электрических характеристик оборудования и функционирования систем автоматического космического аппарата в условиях вакуума при экстремальных или близких к ним значениях температур в условиях эксплуатации.
3.1.28 функциональные испытания: Испытания, подтверждающие, что электрическая и механическая характеристики испытуемых изделий отвечают требованиям спецификации (техническим условиям).
Примечание - Функциональные испытания, позволяют дать заключение о допуске изделия с целью использования в дальнейших запланированных испытаниях космического аппарата.
3.2 В настоящем стандарте применяются следующие сокращения:
АКА - аппарат космический автоматический;
КПЭО - комплексная программа экспериментальной отработки;
ПОН - программа обеспечения надежности;
САС - срок активного существования АКА;
СОТР - система обеспечения теплового режима;
ТБИ - термобалансные испытания;
