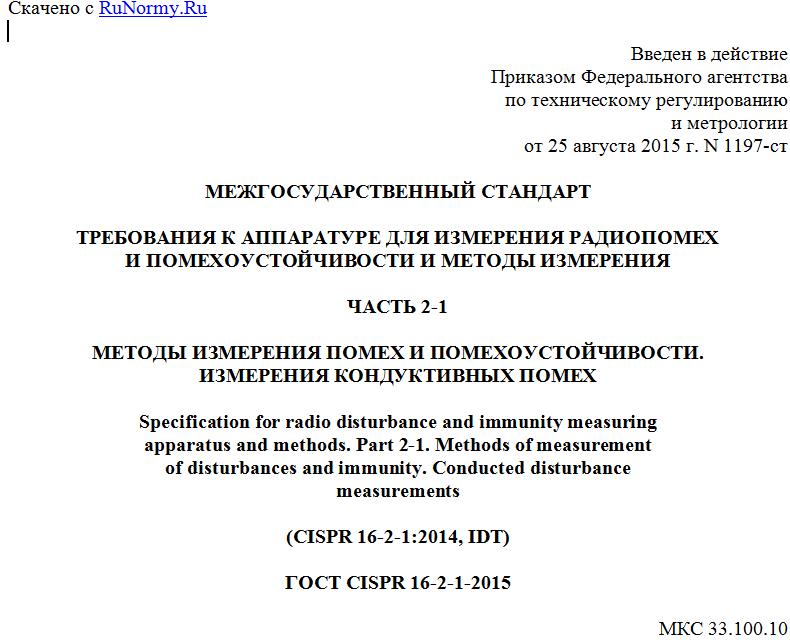

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 25 августа 2015 г. N 1197-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРЕБОВАНИЯ К АППАРАТУРЕ ДЛЯ ИЗМЕРЕНИЯ РАДИОПОМЕХ
И ПОМЕХОУСТОЙЧИВОСТИ И МЕТОДЫ ИЗМЕРЕНИЯ
ЧАСТЬ 2-1
МЕТОДЫ ИЗМЕРЕНИЯ ПОМЕХ И ПОМЕХОУСТОЙЧИВОСТИ.
ИЗМЕРЕНИЯ КОНДУКТИВНЫХ ПОМЕХ
Specification for radio disturbance and immunity measuring
apparatus and methods. Part 2-1. Methods of measurement
of disturbances and immunity. Conducted disturbance
measurements
(CISPR 16-2-1:2014, IDT)
ГОСТ CISPR 16-2-1-2015
МКС 33.100.10
33.100.20
Дата введения
1 июля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Научно-испытательный центр "САМТЭС" и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 июля 2015 г. N 78-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 августа 2015 г. N 1197-ст межгосударственный стандарт ГОСТ CISPR 16-2-1-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2016 г.
5 Настоящий стандарт идентичен международному стандарту CISPR 16-2-1:2014 "Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерения. Часть 2-1. Методы измерения помех и помехоустойчивости. Измерения кондуктивных помех" ("Specification for radio disturbance and immunity measuring apparatus and methods - Part 2-1: Methods of measurement of disturbances and immunity - Conducted disturbance measurements", IDT).
Международный стандарт CISPR 16-2-1:2014 подготовлен Международным специальным комитетом по радиопомехам (CISPR) Международной электротехнической комиссии (IEC), подкомитетом A "Измерения радиопомех и статистические методы".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящее третье издание международного стандарта CISPR 16-2-1:2014 отменяет и заменяет второе издание, опубликованное в 2008 г., и изменения 1 (2010 г.) и 2 (2013 г.).
Настоящий стандарт содержит существенные технические изменения по отношению к предыдущему изданию CISPR 16-2-1:2008: добавлены методы измерения с использованием нового типа вспомогательного оборудования - CDNE.
1 Область применения
Настоящий стандарт является основополагающим стандартом, устанавливающим методы измерения электромагнитных явлений, относящихся к помехам, в основном в полосе частот от 9 кГц до 18 ГГц и особенно измерений электромагнитных явлений, относящихся к кондуктивным помехам, в полосе частот от 9 кГц до 30 МГц. CDNE применяют в полосе частот от 30 до 300 МГц.
Примечание - В соответствии с Руководством IEC 107 CISPR 16 является основополагающим стандартом ЭМС для использования техническими комитетами IEC, разрабатывающими стандарты на продукцию. Как установлено в Руководстве IEC 107, технические комитеты IEC, разрабатывающие стандарты на продукцию, ответственны за определение применимости стандарта ЭМС. CISPR и его подкомитеты взаимодействуют с техническими комитетами IEC, разрабатывающими стандарты на продукцию, в оценке частных испытаний ЭМС для конкретной продукции.
2 Нормативные ссылки
Нижеследующие нормативные ссылочные документы (полностью или частично) необходимы для применения настоящего стандарта. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют последнее издание ссылочного документа (включая любые изменения).
CISPR 14-1 Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 1: Emission
Электромагнитная совместимость. Требования для бытовых приборов, электрических инструментов и аналогичных аппаратов. Часть 1. Электромагнитная эмиссия
CISPR 16-1-1:2010 Specification for radio disturbance and immunity measuring apparatus and methods - Part 1-1: Radio disturbance and immunity measuring apparatus - Measuring apparatus
Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерения. Часть 1-1. Аппаратура для измерения радиопомех и помехоустойчивости. Измерительная аппаратура
CISPR 16-1-2:2014 Specification for radio disturbance and immunity measuring apparatus and methods - Part 1-2: Radio disturbance and immunity measuring apparatus - Ancillary equipment - Conducted disturbances
Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерения. Часть 1-2. Аппаратура для измерения радиопомех и помехоустойчивости. Вспомогательное оборудование. Кондуктивные помехи
CISPR 16-4-2:2011 Specification for radio disturbance and immunity measuring apparatus and methods - Part 4-2: Uncertainties, statistics and limit modelling - Measurement instrumentation uncertainty
Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерения. Часть 4-2. Неопределенности, статистика и моделирование норм. Инструментальная неопределенность измерений
IEC 60050 (all parts) International Electrotechnical Vocabulary
Международный электротехнический словарь (все части)
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применены термины и определения по IEC 60050-161, а также следующие термины с соответствующими определениями:
3.1.1 вспомогательное оборудование (ancillary equipment): Преобразователи (например, пробники тока и напряжения и эквиваленты сети), подключенные к измерительному приемнику или (испытательному) генератору сигналов и используемые для передачи помехового сигнала между испытуемым оборудованием (ИО) и измерительным или испытательным оборудованием.
3.1.2 эквивалент сети; ЭС (artificial network, AN): Согласованная опорная нагрузка, имитирующая полное сопротивление, которое создают для ИО реальные сети (например, протяженные линии питания и связи), на которой измеряется радиочастотное напряжение помех.
3.1.3 эквивалент сети питания; ЭСП (artificial mains network, AMN): Схема, которая создает определенное полное сопротивление для ИО на радиочастотах, подает напряжение помех к измерительному приемнику и устраняет связь между испытуемой цепью и сетью питания.
Примечание 1 - Существуют два основных типа этой схемы: V-ЭСП (V-AMN), который обеспечивает связь несимметричных напряжений, и дельтаобразный ЭСП, который обеспечивает связь несимметричных и общих несимметричных напряжений по отдельности.
Примечание 2 - Термины "схема стабилизации полного сопротивления линии (LISN)" и "V-AMN" используют как равнозначные.
3.1.4 подключаемое оборудование; ПО (associated equipment, AE): Аппараты, не являющиеся частью испытуемой системы, но необходимые для обеспечения проверки ИО.
3.1.5 асимметричный эквивалент сети; АЭС (asymmetric artificial network, AAN): Схема, используемая для измерения (или инжекции) асимметричных (общих несимметричных) напряжений в неэкранированных линиях симметричного (например, телекоммуникационного) сигнала при подавлении симметричного сигнала (сигнала дифференциального режима).
Примечание 1 - АЭС представляет собой эквивалент сети (ЭС), обеспечивающий имитацию асимметричной нагрузки, которую представляет собой сеть электросвязи.
Примечание 2 - Синонимом термина "АЭС (AAN)" является термин "Y-схема (Y-network)".
Примечание 3 - АЭС может быть также применен при испытаниях на помехоустойчивость; при этом его порт подключения измерительного приемника становится портом инжекции помехи.
3.1.6 асимметричное напряжение (asimmetric voltage): Радиочастотное напряжение помехи, возникающее между электрической средней точкой сетевых зажимов и землей; также называется общим несимметричным напряжением.
Примечание - Если Va - вектор напряжения между одним из сетевых зажимов и землей, Vb - вектор напряжения между другим сетевым зажимом и землей, то асимметричное напряжение равно половине векторной суммы Va и Vb, т.е. (Va + Vb)/2.
