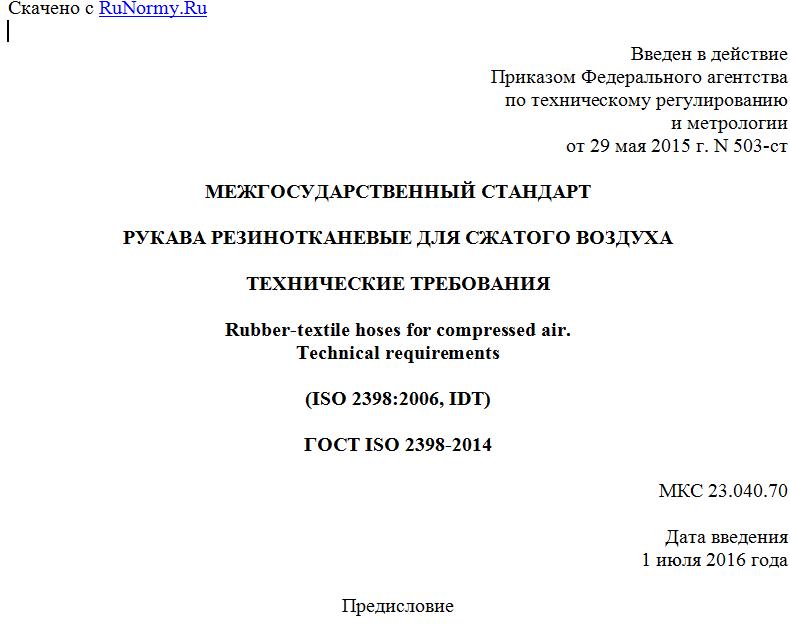

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 29 мая 2015 г. N 503-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РУКАВА РЕЗИНОТКАНЕВЫЕ ДЛЯ СЖАТОГО ВОЗДУХА
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Rubber-textile hoses for compressed air.
Technical requirements
(ISO 2398:2006, IDT)
ГОСТ ISO 2398-2014
МКС 23.040.70
Дата введения
1 июля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ"), Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса" на основе аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 октября 2014 г. N 71-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2015 г. N 503-ст межгосударственный стандарт ГОСТ ISO 2398-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2016 г.
5 Настоящий стандарт идентичен международному стандарту ISO 2398:2006 Rubber hoses, textile-reinforced, for compressed air - Specification (Резиновые рукава, армированные текстилем, для сжатого воздуха. Спецификация).
Международный стандарт разработан подкомитетом SC 1 "Рукава (резиновые и пластмассовые)" Технического комитета по стандартизации ISO/TC 45 "Каучук и резиновые изделия" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Предупреждение - Пользователи настоящего стандарта должны быть знакомы с нормальной лабораторной практикой. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за разработку соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
1. Область применения
Настоящий стандарт распространяется на резинотканевые рукава для сжатого воздуха и устанавливает требования к трем типам, трем классам и двум категориям резинотканевых рукавов для сжатого воздуха, предназначенным для использования при максимальном рабочем давлении 25 бар <1>, в диапазоне рабочих температур от минус 40 °C до плюс 70 °C в зависимости от типа и категории.
--------------------------------
<1> 1 бар = 0,1 МПа.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированной ссылки применяют последнее издание ссылочного документа (включая все его изменения).
ISO 37 Rubber, vulcanized or thermoplastic - Determination of tensile stress-strain properties (Резина вулканизованная или термопластик. Определение упругопрочностных свойств при растяжении)
ISO 188 Rubber, vulcanized or thermoplastic - Accelerated ageing and heat resistance tests (Резина вулканизованная или термопластик. Испытания на ускоренное старение и теплостойкость)
ISO 1307 Rubber and plastics hoses - Hose sizes, minimum and maximum inside diameters and tolerances on cut lengths (Резиновые и пластиковые рукава. Размеры рукавов, минимальный и максимальный внутренние диаметры и допуски на мерные длины)
ISO 1402 Rubber and plastics hoses and hose assemblies - Hydrostatic testing (Резиновые и пластиковые рукава и рукава в сборе. Гидравлическое испытание)
ISO 1746:1998 <1> Rubber or plastics hoses and tubing - Bending tests (Резиновые или пластиковые рукава и шланги. Испытания на изгиб)
ISO 1817 Rubber, vulcanized - Determination of the effects of liquids (Резина вулканизованная. Определение воздействия жидкостей)
ISO 4671 Rubber and plastics hoses and hose assemblies - Methods of measurement of dimensions (Резиновые и пластиковые рукава и рукава в сборе. Методы измерения размеров)
ISO 4672:1997 <2> Rubber and plastics hoses - Sub-ambient temperature flexibility tests (Резиновые и пластиковые рукава. Испытания на эластичность при температурах ниже температуры окружающей среды)
ISO 7326:1991 <3> Rubber and plastics hoses - Assessment of ozone resistance under static conditions (Резиновые и пластиковые рукава. Оценка озоностойкости при статических условиях)
ISO 8033 Rubber and plastics hoses - Determination of adhesion between components (Резиновые и пластиковые рукава. Определение адгезии между элементами)
ISO 8330 Rubber and plastics hoses and hose assemblies - Vocabulary (Резиновые и пластиковые рукава и рукава в сборе. Словарь)
--------------------------------
<1> Действует ISO 10619-1:2011 Rubber and plastics hoses and tubing - Measurement of flexibility and stiffness - Part 1: Bending tests at ambient temperature (Резиновые и пластиковые рукава и шланги. Измерение гибкости и жесткости. Часть 1. Испытания на изгиб при температуре окружающей среды).
<2> Действует ISO 10619-2:2011 Rubber and plastics hoses and tubing - Measurement of flexibility and stiffness - Part 2: Bending tests at sub-ambient temperatures (Резиновые и пластиковые рукава и шланги. Измерение гибкости и жесткости. Часть 2. Испытания на изгиб при температурах ниже температуры окружающей среды).
<3> Действует ISO 7326:2005 Rubber and plastics hoses - Assessment of ozone resistance under static conditions (Резиновые и пластиковые рукава. Оценка озоностойкости при статических условиях).
3. Термины и определения
В настоящем стандарте применены термины по ISO 8330.
4. Классификация
В зависимости от номинального давления рукава подразделяют на следующие типы:
- тип 1 - низкого давления предназначены для рабочего давления не более 10 бар;
- тип 2 - среднего давления предназначены для рабочего давления не более 16 бар;
- тип 3 - высокого давления предназначены для рабочего давления не более 25 бар.
В зависимости от устойчивости к воздействию масел рукава подразделяют на три класса:
- класс A - не устойчивые к воздействию масла;
- класс B - номинально устойчивые к воздействию масел;
- класс C - с высокой устойчивостью к воздействию масел.
В зависимости от диапазона рабочих температур рукава подразделяют на две категории:
- категория N-T (нормальная температура) - от минус 25 °C до плюс 70 °C;
- категория L-T (низкая температура) - от минус 40 °C до плюс 70 °C.
5. Материалы и конструкция
Конструкция рукава включает:
- внутренний резиновый слой;
- каркас из натурального или синтетического текстиля, нанесенного любым подходящим способом;
- наружный резиновый слой.
Внутренний и наружный слои должны быть равномерной толщины, концентричными в соответствии с указанной минимальной толщиной и не должны иметь отверстий, пористости и других дефектов. Наружный слой может быть гладким или иметь отпечатки от ткани.
6. Размеры
