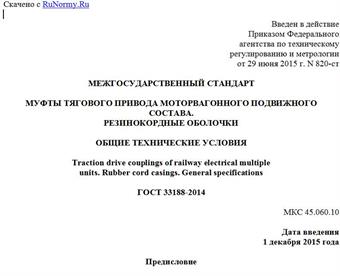

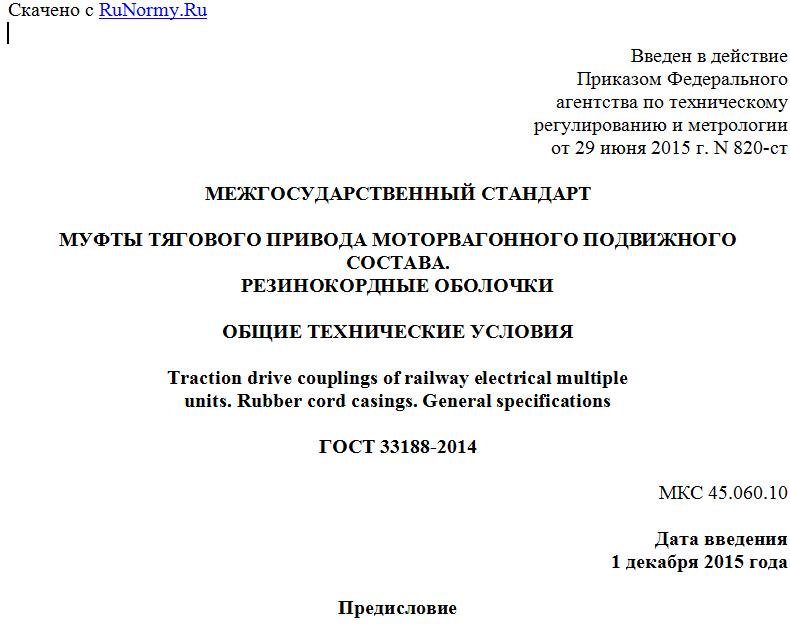

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 июня 2015 г. N 820-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МУФТЫ ТЯГОВОГО ПРИВОДА МОТОРВАГОННОГО ПОДВИЖНОГО СОСТАВА.
РЕЗИНОКОРДНЫЕ ОБОЛОЧКИ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Traction drive couplings of railway electrical multiple
units. Rubber cord casings. General specifications
ГОСТ 33188-2014
МКС 45.060.10
Дата введения
1 декабря 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский и конструкторско-технологический институт подвижного состава" (ОАО "ВНИКТИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 декабря 2014 г. N 73-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2015 г. N 820-ст межгосударственный стандарт ГОСТ 33188-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
6 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технического регламента "О безопасности железнодорожного подвижного состава".
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает требования к резинокордным оболочкам типоразмеров ЭМ 520 x 150, ЭМ 580 x 130 муфт тягового электрического привода моторвагонного подвижного состава (далее - РКО, РКО ЭМ 520 x 150, ЭМ 580 x 130).
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 263-75 Резина. Метод определения твердости по Шору А
ГОСТ 269-66 Резина. Общие требования к проведению физико-механических испытаний
ГОСТ 270-75 Резина. Метод определения упругопрочностных свойств при растяжении
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 6768-75 Резина и прорезиненная ткань. Метод определения прочности связи между слоями при расслоении
ГОСТ 9500-84 Динамометры образцовые переносные. Общие технические требования
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 29329-92 <*> Весы для статического взвешивания. Общие технические требования
ГОСТ 30774-2001 <**> Ресурсосбережение. Обращение с отходами. Паспорт опасности отходов. Основные требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
--------------------------------
<*> В Российской Федерации действует ГОСТ 3228-2008.
<**> В Российской Федерации действует ГОСТ Р 53691-2009.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 моторвагонный подвижной состав: Моторные и немоторные вагоны, из которых формируются электропоезда, дизель-поезда, автомотрисы, рельсовые автобусы, дизель-электропоезда, электромотрисы, предназначенные для перевозки пассажиров и (или) багажа, почты.
3.2 статическая крутильная жесткость: Отношение величины статического крутящего (вращающего) момента, приложенного к РКО, к соответствующей ему величине угла упругого закручивания РКО.
3.3 статическая радиальная жесткость: Отношение величины статической радиальной нагрузки, приложенной к РКО, к соответствующей ей величине упругого перемещения РКО в радиальном направлении.
3.4 статическая осевая (аксиальная) жесткость: Отношение величины статической осевой (аксиальной) нагрузки, приложенной к РКО, к соответствующей ей величине упругого перемещения РКО в осевом (аксиальном) направлении.
4 Технические требования
4.1 Геометрические показатели РКО должны соответствовать указанным в таблице 1.
Таблица 1
Наименование показателя Значение показателя
РКО ЭМ 520 x 150 РКО ЭМ 580 x 130
1 Предельное значение наибольшего диаметра наружной поверхности РКО, мм, не более 522,0 582,0
2 Внутренний посадочный диаметр РКО, мм 319,0 +/- 2,0 354,0 +/- 2,0
3 Толщина борта, мм 28,0 +/- 2,0 30,0 +/- 2,0
4 Разность толщины одного борта, мм, не более 2,0 2,0
4.2 Технические характеристики
4.2.1 РКО должны быть работоспособны при условии соблюдения показателей, установленных в таблице 2.
Таблица 2
Наименование параметра Значение параметра
РКО ЭМ 520 x 150 РКО ЭМ 580 x 130
1 Номинальный крутящий момент, кН·м (кГс·м) 4,91 (500) 4,91 (500)
2 Максимальный крутящий момент, кН·м (кГс·м) 7,85 (800) 7,85 (800)
3 Максимальная частота вращения, с-1 (мин-1) 45,0 (2700) 33,3 (2000)
4 Статическая крутильная жесткость при крутящем моменте 4,91 кН·м (500 кГс·м), кН·м/рад от 80,0 до 150,0 от 100,0 до 170,0
5 Статическая радиальная жесткость, Н/мм, не более 80,0 80,0
6 Статическая осевая (аксиальная) жесткость, Н/мм, не более 250,0 250,0
7 Деформация (сжатие) бортовых частей при усилии сжатия 98,0 кН (10000 кГс), мм, не более 8,0 8,0
4.2.2 РКО должны обладать компенсирующими свойствами, обеспечивающими максимальные смещения осей соединяемых валов:
- 15,0 мм - для радиального смещения;
- 20,0 мм - для осевого смещения;
- 6,98·10-2 (4,0), рад (град) - для углового смещения.
4.2.3 Масса РКО должна быть 10 +/- 0,5 кг.
4.3 Физико-механические показатели РКО должны соответствовать указанным в таблице 3.
