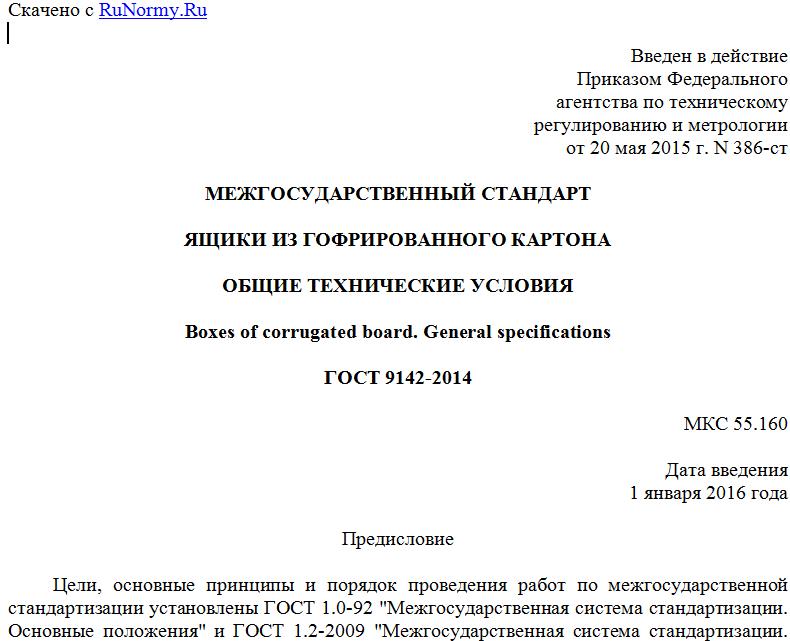

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 мая 2015 г. N 386-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЯЩИКИ ИЗ ГОФРИРОВАННОГО КАРТОНА
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Boxes of corrugated board. General specifications
ГОСТ 9142-2014
МКС 55.160
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 223 "Упаковка"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 мая 2015 г. N 386-ст межгосударственный стандарт ГОСТ 9142-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт разработан для обеспечения соблюдения требований технического регламента Таможенного союза ТР ТС 005/2011 "О безопасности упаковки"
6 ВЗАМЕН ГОСТ 9142-90
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на ящики из гофрированного картона (далее - ящики), предназначенные для упаковывания пищевой и промышленной продукции.
Ящики, предназначенные для упаковывания опасных грузов, должны соответствовать требованиям ГОСТ 26319.
Стандарт применяют при разработке технической документации на ящики для упаковывания продукции конкретных видов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ ISO 2234-2014 Упаковка. Тара транспортная наполненная и единичные грузы. Методы испытаний на штабелирование при статической нагрузке
ГОСТ ISO 2244-2013 Упаковка. Тара транспортная наполненная и грузовые единицы. Методы испытания на горизонтальный удар
ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 9078-84 Поддоны плоские. Общие технические условия
ГОСТ 10234-77 Лента стальная плющеная средней прочности. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 18106-72 Тара транспортная наполненная. Обозначение частей для испытания
ГОСТ 18211-72 (ИСО 12048-94) Тара транспортная. Метод испытания на сжатие
ГОСТ 18425-73 Тара транспортная наполненная. Метод испытания на удар при свободном падении
ГОСТ 18992-80 Дисперсия поливинилацетатная гомополимерная грубодисперсная. Технические условия
ГОСТ 19434-74 Грузовые единицы, транспортные средства и склады. Основные присоединительные размеры
ГОСТ 21140-88 Тара. Система размеров
ГОСТ 21798-76 Тара транспортная наполненная. Метод кондиционирования для испытаний
ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры
ГОСТ 25776-83 Продукция штучная и в потребительской таре. Упаковка групповая в термоусадочную пленку
ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия
ГОСТ 26319-84 Грузы опасные. Упаковка
ГОСТ 26663-85 Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования
ГОСТ 32096-2013 Картон тароупаковочный для пищевой продукции. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Типы, основные параметры и размеры
3.1 Типы и исполнения ящиков приведены в приложении А.
Развертка ящика исполнения А приведена в приложении Б.
Допускается по согласованию с потребителем изготовлять ящики других типов с различными конструктивными элементами.
3.2 Внутренние и наружные размеры ящиков устанавливают в технической документации на конкретные виды ящиков с учетом массы, габаритов и особенностей упаковываемой продукции.
Предпочтительными размерами ящиков являются унифицированные размеры, установленные с учетом требований ГОСТ 21140.
3.3 Рекомендуемое отношение длины ящика к его ширине - не более 2,5:1; отношение высоты к ширине - не более 2:1 и не менее 0,5:1.
Допускается изготовление ящиков с другим соотношением сторон для изделий конструкция, размеры, а также требования к упаковке которых не позволяют выполнять указанные выше требования.
3.4 Допускаемые отклонения от внутренних (контролируемых) размеров ящиков не должны превышать:
- 2 мм - для ящиков, изготовленных из гофрированного картона с профилем гофра E и F по технической документации <*>;
- 3 мм - для ящиков, изготовленных из гофрированного картона типа Т с профилем гофра A, C и B по технической документации <*>;
- 5 мм - для ящиков, изготовленных из гофрированного картона типов П и С по технической документации <*>.
--------------------------------
<*> В Российской Федерации действует стандарт [1].
По согласованию с заказчиком для крупногабаритных ящиков допускается устанавливать другие отклонения от внутренних размеров.
3.5 Зазор в стыке наружных или внутренних клапанов при сборке ящиков исполнений А, Г, Д, Е, Ж, З, изготовленных из картона типа Т, должен быть не более 5 мм, типа П - не более 10 мм, типа С - не более 14 мм.
Допускается зазор в стыке наружных или внутренних клапанов до 20 мм для ящиков с продукцией, упакованной в потребительскую упаковку, и ящиков, укомплектованных прокладками (см. рисунки В.1, В.8, приложение В).
По согласованию с заказчиком допускается зазор в стыке наружных клапанов дна и крышки до 50 мм для ящиков, укомплектованных обечайкой.
4. Технические требования
4.1 Характеристики
4.1.1 Показатели механической прочности ящиков: сопротивление сжатию, прочность при штабелировании, сопротивление ударам при свободном падении, сопротивление горизонтальному удару устанавливают в технической документации на ящики для конкретных видов продукции в зависимости от способности продукции воспринимать или не воспринимать нагрузку при штабелировании.
4.1.2 Способность продукции воспринимать нагрузку при штабелировании устанавливают в технической документации на упаковываемую продукцию с учетом требований, предъявляемых к ее упаковке, хранению и транспортированию.
4.1.3 Для ящиков в зависимости от вида упаковываемой продукции предусматривают показатели механической прочности, указанные в таблице 1.
Таблица 1
Наименование показателя Ящики для продукции
воспринимающей нагрузку при штабелировании не воспринимающей нагрузку при штабелировании
маркированные "Хрупкое. Осторожно" немаркированные "Хрупкое. Осторожно" маркированные "Хрупкое. Осторожно" немаркированные "Хрупкое. Осторожно"
Сопротивление сжатию - - + +
Сопротивление ударам при свободном падении - + - +
Сопротивление горизонтальному удару + - + -
Прочность при штабелировании - - + +
Примечание - Знак "+" означает, что испытание проводят; знак "-" - не проводят.
