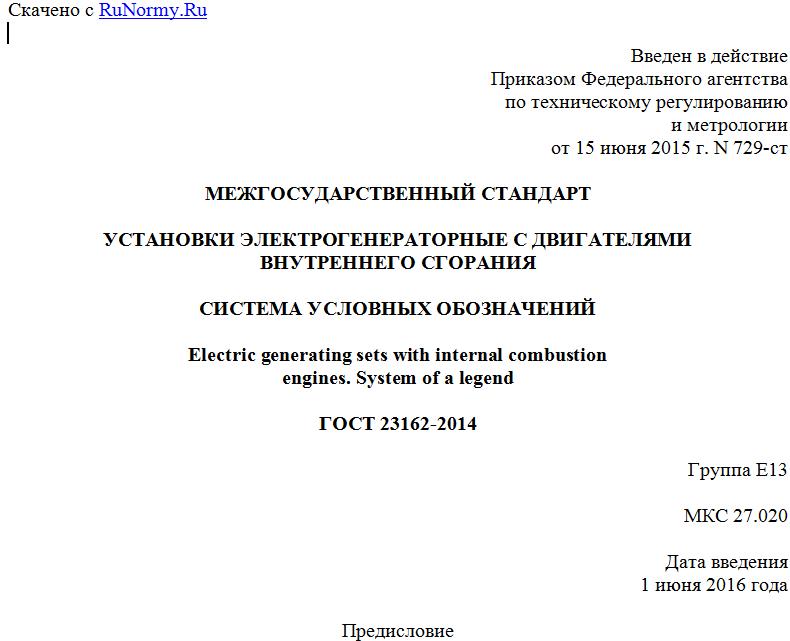

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 15 июня 2015 г. N 729-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УСТАНОВКИ ЭЛЕКТРОГЕНЕРАТОРНЫЕ С ДВИГАТЕЛЯМИ
ВНУТРЕННЕГО СГОРАНИЯ
СИСТЕМА УСЛОВНЫХ ОБОЗНАЧЕНИЙ
Electric generating sets with internal combustion
engines. System of a legend
ГОСТ 23162-2014
Группа Е13
МКС 27.020
Дата введения
1 июня 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Автономной некоммерческой организацией "Центр по сертификации электроагрегатов и передвижных электростанций" ("ЦС ЭА и ПЭС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 047 "Передвижные электростанции"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г N 72-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 729-ст межгосударственный стандарт ГОСТ 23162-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
5 ВЗАМЕН ГОСТ 23162-78
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на установки электрогенераторные (передвижные и стационарные электроагрегаты и электростанции) с приводом от двигателей внутреннего сгорания мощностью до 5000 кВт и устанавливает систему их условных обозначений.
Стандарт не распространяется на дизель-генераторы, судовые, сварочные, тепловозные электроагрегаты, электроагрегаты летательных аппаратов, а также энерговагоны и энергопоезда.
Условные обозначения, установленные настоящим стандартом, не должны применяться вместо обозначений, принятых в стандартах Единой системы конструкторской документации.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 20375-2014 Установки электрогенераторные с двигателями внутреннего сгорания. Термины и определения
ГОСТ 23377-84 Установки электрогенераторные с двигателями внутреннего сгорания. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 20375, а также следующий термин с соответствующим определением:
3.1 модификация: Видоизменение исходного (базового) варианта электрогенераторной установки с целью придания ему новых свойств.
4. Классификация
Классификация электрогенераторных установок по ГОСТ 23377.
5. Требования назначения
5.1 Система условных обозначений электрогенераторных установок состоит из буквенно-цифровых групп, разделенных дефисами и расположенных в порядке, установленном настоящим стандартом.
5.2 Отличительные признаки электрогенераторных установок, использованные в системе условных обозначений, соответствуют классификации электрогенераторных установок по ГОСТ 23377.
5.3 Структура условных обозначений электрогенераторных установок
5.3.1 Структура условных обозначений электроагрегатов
5.3.1.1 Структура условных обозначений электроагрегатов с указанием порядковых номеров символов (букв и цифр), характеризующих отличительные признаки, представлена на рисунке 1.
X X X X -X X -X -X X X X -XX -X X -X X
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Рисунок 1
5.3.1.2 В условном обозначении электроагрегатов отличительные признаки должны обозначаться символами следующим образом:
первый - буква, обозначающая исполнение электрогенераторной установки:
А - электроагрегат;
второй - буква, обозначающая тип используемого первичного двигателя:
Б - бензиновый;
Г - газотурбинный;
Д - дизельный;
П - газопоршневой;
третий - число, обозначающее номинальную мощность в киловаттах;
четвертый - степень подвижности:
Н - переносной;
С - стационарный;
Т - блочно-транспортабельный;
Б - передвижной буксируемый;
Ж - передвижной на железнодорожной платформе (в вагоне);
Ю - передвижной перевозимый;
пятый - род тока (через дефис):
Т - переменный трехфазный;
П - постоянный;
О - переменный однофазный;
шестой - число, обозначающее номинальное напряжение в вольтах;
седьмой - число (через дефис), обозначающее номинальную частоту тока;
восьмой - цифра (через дефис), обозначающая степень автоматизации по ГОСТ 23377.
Примечание - Нулевую степень автоматизации обозначают цифрой "0";
девятый - буква, обозначающая способ охлаждения первичного двигателя:
В - воздушный;
Р - водовоздушный (радиаторная система охлаждения);
Д - водо-водяной (двухконтурная система охлаждения);
десятый - буква, обозначающая вариант размещения:
Х - без рамы (на фундаменте);
Р - на раме;
одиннадцатый - буква, обозначающая способ защиты от внешних воздействий:
Х - без капота (открытый);
