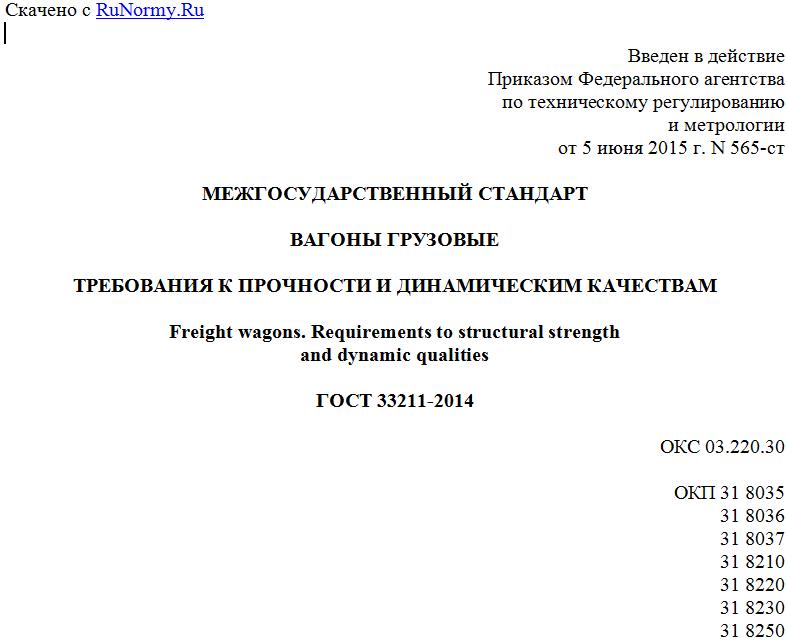

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 5 июня 2015 г. N 565-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВАГОНЫ ГРУЗОВЫЕ
ТРЕБОВАНИЯ К ПРОЧНОСТИ И ДИНАМИЧЕСКИМ КАЧЕСТВАМ
Freight wagons. Requirements to structural strength
and dynamic qualities
ГОСТ 33211-2014
ОКС 03.220.30
ОКП 31 8035
31 8036
31 8037
31 8210
31 8220
31 8230
31 8250
31 8260
31 8270
31 8381
31 8382
31 8383
Дата введения
1 июля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (ОАО "ВНИИЖТ")
2 ВНЕСЕН Межгосударственным техническим комитетом МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 22 декабря 2014 г. N 73-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 июня 2015 г. N 565-ст межгосударственный стандарт ГОСТ 33211-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2016 г.
Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технического регламента "О безопасности железнодорожного подвижного состава"
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на грузовые вагоны (далее - вагоны), предназначенные для обращения на железнодорожных путях общего и необщего пользования колеи 1520 мм, оборудованные автосцепными устройствами по ГОСТ 3475 и тележками по ГОСТ 9246.
Настоящий стандарт устанавливает требования к прочности и динамическим качествам при выполнении расчетов и оценке результатов испытаний по ГОСТ 33788 для несущей конструкции кузова вагона, крепления подвесного оборудования вагона, несущей конструкции и крепления подвесного оборудования тележек, составных частей тормозной рычажной передачи, а также требования к автоматическому сцеплению вагонов и проходу сцепленными вагонами кривых участков пути.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 25.101-83 Расчеты и испытания на прочность. Методы схематизации случайных процессов нагружения элементов машин и конструкций и статистического представления результатов
ГОСТ 3475-81 Устройство автосцепное подвижного состава железных дорог колеи 1520 (1524) мм. Установочные размеры
ГОСТ 9246-2013 Тележки двухосные трехэлементные грузовых вагонов железных дорог колеи 1520 мм. Общие технические условия
ГОСТ 10791-2011 Колеса цельнокатаные. Технические условия
ГОСТ 14249-89 Сосуды и аппараты. Нормы и методы расчета на прочность
ГОСТ 21447-75 Контур зацепления автосцепки. Размеры
ГОСТ 22235-2010 Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ
ГОСТ 32400-2013 Рама боковая и балка надрессорная литые тележек железнодорожных грузовых вагонов. Технические условия
ГОСТ 32885-2014 Автосцепка модели СА-3. Конструкция и размеры
ГОСТ 33788-2016 Вагоны грузовые и пассажирские. Методы испытаний на прочность и динамические качества
ГОСТ 32913-2014 Аппараты поглощающие сцепных и автосцепных устройств железнодорожного подвижного состава. Технические требования и правила приемки
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 9246, а также следующие термины с соответствующими определениями:
3.1 конструкционная скорость вагона: Максимальная скорость движения вагона, указанная в конструкторской документации на него.
Примечание - Вагон при движении со скоростями вплоть до конструкционной на прямом горизонтальном участке пути с отступлениями не выше II степени (в соответствии с национальными требованиями <*>) обеспечивает показатели прочности своих составных частей и показатели динамических качеств (с учетом изменения его массы от нетто до брутто) в соответствии с нормативами, установленными в настоящем стандарте.
--------------------------------
<*> В Российской Федерации применяют "Инструкцию по текущему содержанию железнодорожного пути", утвержденную Министерством путей сообщения Российской Федерации от 1 июля 2000 г, N ЦП-774.
3.2 максимальная расчетная статическая осевая нагрузка: Максимальный вес вагона брутто, передаваемый на рельсы одной колесной парой.
3.3 максимальная расчетная масса вагона: Масса вагона брутто при максимальной расчетной статической осевой нагрузке.
3.4 продольное направление: Направление в плоскости пути вдоль его оси.
3.5 боковое направление: Перпендикулярное продольному направление в плоскости пути.
3.6 вертикальное направление: Направление перпендикулярное к плоскости пути.
3.7 несущая конструкция кузова вагона: Составные части вагона, которые передают силы, возникающие при движении вагона в составе поезда и маневрах, воспринимают силы от действия на вагон груза, подвесного оборудования, тормозной системы вагона, установленных механизмов, служат опорой на ходовые части.
Примечание - К несущей конструкции кузова вагона в том числе относят хребтовую, боковые, шкворневые, поперечные, лобовые балки, пятник, стойки, поперечный пояс, верхнюю обвязку, котел вагона-цистерны.
3.8 опорный узел: Составная часть несущей конструкции вагона, которая включает в себя пятник и ответную поверхность к боковому скользуну тележки.
3.9 длина вагона по осям сцепления: Расстояние в продольном направлении между плоскостями зацепления автосцепки.
3.10 подвесное оборудование вагона (тележки): Оборудование, закрепленное на несущей конструкции кузова вагона (на несущей конструкции тележки) посредством разъемного или неразъемного соединения.
3.11 минимальная расчетная масса вагона: Номинальная масса порожнего вагона, указанная в конструкторской документации.
3.12 несущая конструкция тележки: Составные части тележки, которые воспринимают силы от действия на тележку кузова вагона, тормозной системы вагона, и передают их на подшипники колесных пар.
Примечание - К несущей конструкции двухосной трехэлементной тележки относят надрессорную балку и боковую раму, буксу, адаптер, боковой скользун.
3.13 необрессоренные части тележки: Составные части несущей конструкции тележки, не имеющие опоры на рессорное подвешивание, а также колесные пары.
3.14 обрессоренные части вагона (тележки): Составные части несущей конструкции вагона (тележки), расположенные выше рессорного подвешивания.
3.15 база вагона: Номинальное расстояние в продольном направлении между центрами наружных пятников кузова вагона.
3.16 вагон сочлененного типа: Вагон, соседние секции которого опираются на одну общую тележку.
3.17 база секции вагона: Номинальное расстояние в продольном направлении между центрами пятников одной секции вагона сочлененного типа.
Примечание - База вагона сочлененного типа - расстояние в продольном направлении между центрами пятников крайних тележек.
3.18 устройство сочленения: Устройство, передающее силы между соседними секциями вагона сочлененного типа и обеспечивающее их опору на общую
