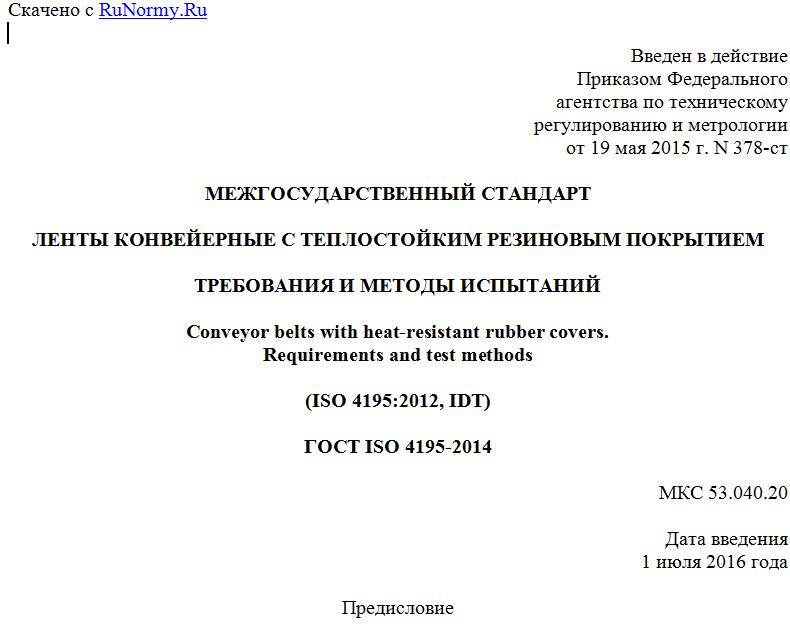

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 мая 2015 г. N 378-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЛЕНТЫ КОНВЕЙЕРНЫЕ С ТЕПЛОСТОЙКИМ РЕЗИНОВЫМ ПОКРЫТИЕМ
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Conveyor belts with heat-resistant rubber covers.
Requirements and test methods
(ISO 4195:2012, IDT)
ГОСТ ISO 4195-2014
МКС 53.040.20
Дата введения
1 июля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ"), Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса" на основе аутентичного перевода на русский язык указанного в пункте 5 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. N 72-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 19 мая 2015 г. N 378-ст межгосударственный стандарт ГОСТ ISO 4195-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2016 г.
5 Настоящий стандарт идентичен международному стандарту ISO 4195:2012 Conveyor belts with heat-resistant rubber covers - Heat resistance of covers - Requirements and test methods (Конвейерные ленты с теплостойким резиновым покрытием. Теплостойкость покрытий. Требования и методы испытаний).
Международный стандарт разработан подкомитетом SC 3 "Конвейерные ленты" технического комитета по стандартизации ISO/TC 41 "Шкивы и ремни (в том числе клиновые)" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на конвейерные ленты с теплостойким резиновым покрытием и устанавливает требования и методы испытаний теплостойких резиновых покрытий. В стандарте установлены допустимые изменения твердости, удлинения при разрыве и прочности при растяжении резиновых покрытий после теплового воздействия.
Настоящий стандарт распространяется на конвейерные ленты с толщиной покрытия не менее 4 мм.
Настоящий метод не применяют для испытания легких конвейерных лент, соответствующих стандарту [1].
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
ISO 37 Rubber, vulcanized or thermoplastic - Determination of tensile stress-strain properties (Резина вулканизованная или термопластик. Определение упругопрочностных свойств при растяжении)
ISO 48 Rubber, vulcanized or thermoplastic - Determination of hardness (hardness between 10 IRHD and 100 IRHD) [Резина вулканизованная или термопластик. Определение твердости (от 10 IRHD до 100 IRHD)]
ISO 188 Rubber, vulcanized or thermoplastic - Accelerated ageing and heat resistance tests (Резина вулканизованная или термопластик. Испытания на ускоренное старение и теплостойкость)
ISO 18573 Conveyor belts - Test atmospheres and conditioning periods (Ленты конвейерные. Испытательные среды и периоды кондиционирования)
ISO 23529 Rubber - General procedures for preparing and conditioning test pieces for physical test methods (Резина. Общие процедуры подготовки и кондиционирования образцов для физических методов испытаний)
3. Требования к рабочим характеристикам
При испытании в соответствии с методами, приведенными в разделе 4, допустимые изменения твердости, удлинения при разрыве и прочности при растяжении резиновых покрытий должны соответствовать установленным в таблице 1.
Таблица 1
Допустимые изменения показателей после теплового воздействия
Наименование показателя Допустимое изменение для ленты класса
1 2 3
Твердость, IRHD:
- отклонение от первоначального значения +20 +20 +20
- максимальное значение 85 85 85
Удлинение при разрыве, %:
- отклонение от первоначального значения -50 -50 -55
- минимальное значение 200 200 180
Прочность при растяжении, Н/мм2:
- отклонение от первоначального значения -25 -30 -40
- минимальное значение 12 10 5
4. Методы испытаний
4.1 Сущность метода
Измеряют следующие показатели резиновых покрытий до и после теплового воздействия по 4.3.1:
- твердость, IRHD - по ISO 48;
- удлинение при разрыве - по ISO 37;
- прочность при растяжении - по ISO 37.
Примечание - Выбранные температуры испытания обычно не соответствуют температуре транспортируемых продуктов. Как правило, температура транспортируемых продуктов ниже, что позволяет охлаждать конвейерную ленту. Следует отметить, что контакт продукта с конвейерной лентой не обеспечивает достижения их температурного равновесия.
4.2 Классификация
Конвейерные ленты классифицируют следующим образом:
- класс 1 - устойчивые к температурам испытания до 100 °C;
- класс 2 - устойчивые к температурам испытания до 125 °C;
- класс 3 - устойчивые к температурам испытания до 150 °C.
Данные классы не соответствуют температурам транспортируемых продуктов (см. примечание к 4.1). В зависимости от области применения конвейерной ленты изготовитель должен установить класс, используемый для оценки соответствия требованиям настоящего стандарта.
4.3 Проведение испытания
4.3.1 Воздействие тепла
Вырубают образец ленты полной толщины, отмеряя размеры 400 x 400 мм от центра ленты и на расстоянии не менее 100 мм от ее краев. Помещают образец в термостат в соответствии с ISO 188 на 7 дней при температуре 100 °C для лент класса 1, при температуре 125 °C - для лент класса 2 и при температуре 150 °C - для лент класса 3.
После воздействия тепла вынимают образец из термостата и охлаждают.
4.3.2 Подготовка образцов для определения характеристик
4.3.2.1 Образцы для определения твердости резинового покрытия
Испытывают образец ленты или срезанное с образца резиновое покрытие ленты. Слегка шлифуют испытуемые образцы со всех сторон, сохраняя при этом максимальную толщину. Кондиционируют образцы в течение 24 ч при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)% (среда B по ISO
