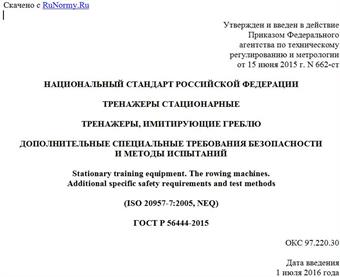

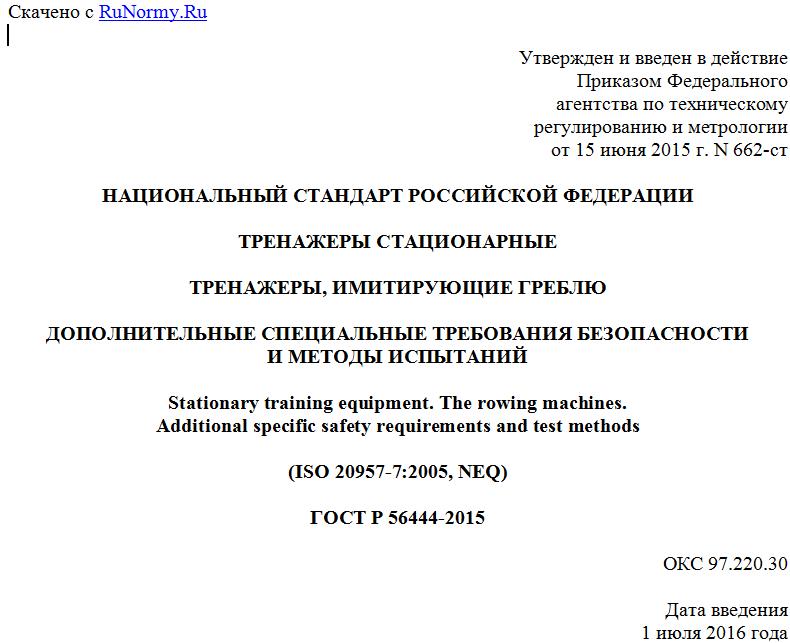

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 662-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРЕНАЖЕРЫ СТАЦИОНАРНЫЕ
ТРЕНАЖЕРЫ, ИМИТИРУЮЩИЕ ГРЕБЛЮ
ДОПОЛНИТЕЛЬНЫЕ СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
И МЕТОДЫ ИСПЫТАНИЙ
Stationary training equipment. The rowing machines.
Additional specific safety requirements and test methods
(ISO 20957-7:2005, NEQ)
ГОСТ Р 56444-2015
ОКС 97.220.30
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 662-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 20957-7:2005 "Тренажеры стационарные. Часть 7. Тренажеры, имитирующие греблю. Дополнительные специальные требования безопасности и методы испытаний" (ISO 20957-7:2005 "Stationary training equipment - Part 7: Rowing machines, additional specific safety requirements and test method", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на стационарные тренажеры, имитирующие греблю.
Настоящий стандарт устанавливает требования безопасности и методы испытаний тренажеров, имитирующих греблю классов применения S и H и класса точности A.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 53906-2010 Игрушки. Общие требования безопасности и методы испытаний. Механические и физические свойства
ГОСТ Р 56445-2015 Тренажеры стационарные. Общие требования безопасности и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 56445, а также следующие термины с соответствующими определениями:
3.1 тренажер для гребли: Стационарный тренажер, оснащенный подвижным сиденьем, для выполнения упражнений, имитирующих движения человека при гребле (см. рисунки 1 - 3).
Рисунок 1 - Тренажер для гребли с системой парных весел
1 - рукоятка; 2 - рычаг для гребли; 3 - регулировка
натяжения; 4 - сиденье; 5 - рейка; 6 - рама; 7 - ремень
для стопы; 8 - дисплей; 9 - упор для стопы; 10 - поршень
гидравлического/пневматического цилиндра; 11 - опора
Рисунок 2 - Тренажер для гребли
с гидравлической/пневматической системой
1 - гриф; 2 - дисплей; 3 - упор для стопы; 4 - ремень
для стопы; 5 - сиденье; 6 - рейка; 7 - стопор для пятки;
8 - кожух; 9 - опора; 10 - рукоятка
Рисунок 3 - Тренажер для гребли с кабельной системой
4. Классификация тренажеров
Классификация тренажеров - по ГОСТ Р 56445.
5. Требования безопасности
5.1 Внешняя конструкция
5.1.1 Застревания, зажим, сдвиг, и возвратно-поступательное движение в пределах зоны доступа
5.1.1.1 Расстояние между подвижными частями и прилегающими подвижными или неподвижными элементами в зоне доступа пальцев должно быть не менее 25 мм, в остальных случаях - не менее 60 мм.
5.1.1.2 Наличие тормозной системы не обязательно при условии, что отсутствует опасность для пользователя.
5.1.1.3 Площадь поверхности тормоза (при его наличии) должна быть не менее 400 мм2.
5.1.1.4 Площадь поверхности нажимного тормоза должна быть не менее 400 мм2 в момент нажатия на него с усилием 90 Н/см2.
5.1.1.5 Требованием, установленным в 5.1.1.1, допускается пренебречь при условии, что элементы сжатия остаются в поле зрения пользователя на протяжении полного диапазона движения во время эксплуатации тренажера (см. рисунок 4).
1 - сиденье
Рисунок 4 - Зона видимости
5.1.1.6 При испытаниях по приложению А испытательный штифт не должен застревать.
5.1.2 Элементы трансмиссии и вращающиеся части
Элементы трансмиссии, лопасти и маховики должны быть защищены таким образом, чтобы пальцы пользователя не застревали. Испытания проводят по приложению А.
5.1.3 Сиденья
Смещение сиденья с направляющей рейки при испытании по приложению Б не допускается.
5.1.4 Температура поверхности
При испытаниях по приложению В температура доступных элементов тренажера должна быть не более 65 °C.
5.2 Несущая способность
5.2.1 При испытаниях по приложению Г тренажер класса H должен выдерживать нагрузку 250 кг, тренажер класса S - нагрузку 300 кг.
5.2.2 Значение допустимой деформации во время проведения испытаний:
- не более 1/100 - простой балки;
- не более 1/150 - консольной балки.
5.2.3 По окончании испытаний все элементы тренажера должны функционировать в обычном режиме в соответствии с инструкцией изготовителя. Колесики или ролики сиденья должны вращаться свободно и без люфта.
5.3 Рукоятки
В тренажерах для гребли, где рукоятка присоединена к тренажеру с помощью гибкого элемента (трос или цепь), масса рукоятки без учета массы гибкого элемента должна быть не более 0,6 кг.
5.4 Упоры и ремни для стоп
