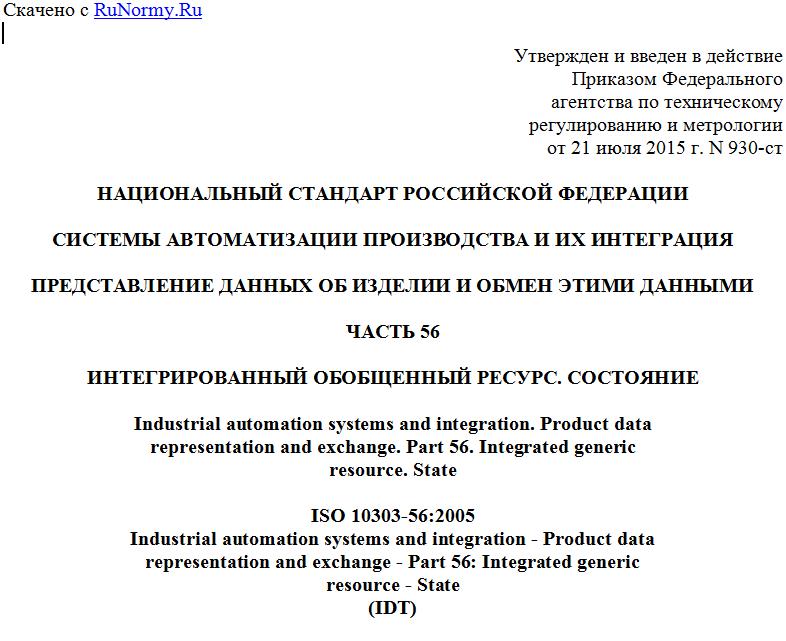

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 июля 2015 г. N 930-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 56
ИНТЕГРИРОВАННЫЙ ОБОБЩЕННЫЙ РЕСУРС. СОСТОЯНИЕ
Industrial automation systems and integration. Product data
representation and exchange. Part 56. Integrated generic
resource. State
ISO 10303-56:2005
Industrial automation systems and integration - Product data
representation and exchange - Part 56: Integrated generic
resource - State
(IDT)
ГОСТ Р ИСО 10303-56-2015
ОКС 25.040.40
Дата введения
1 октября 2016 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" на основе собственного перевода англоязычной версии на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2015 г. N 932-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10303-56:2005 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 56. Интегрированный обобщенный ресурс: Состояние" (ISO 10303-56:2005 "Industrial automation systems and integration - Product data representation and exchange - Part 56: Integrated generic resource: State").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Настоящий стандарт относится к серии интегрированных ресурсов. Главными подразделами настоящей части являются:
state_type_schema;
state_observed_schema.
Посредством определений, входящих в схему state_type_schema, путем задания критериев, которым должен удовлетворять некоторый объект для того, чтобы находиться в определенном состоянии, обозначается тип этого состояния.
Пример - Состояние определяется наличием выявленной неполадки в изделии.
Посредством определений, входящих в схему state_observed_schema, обозначаются наблюдаемое состояние и связь его с объектом или объектами, находящимися в этом состоянии. Наблюдаемые состояния могут соответствовать периоду жизненного цикла данных об изделии, когда критерии, определяющие тип состояния удовлетворены, удовлетворяются или должны удовлетворяться. Состояния не ограничиваются состояниями изделий, но могут применяться также к действиям, лицам и организациям. Наблюдаемое состояние свидетельствует о том, что один или более элементов в некоторый период их жизненного цикла находятся в состоянии, определенном объектом state_type. Элементы, находящиеся в данном состоянии, обозначаются посредством объекта state_observed_assignment. В соответствии с определениями, содержащимися в Прикладных Модулях или Прикладных Протоколах, в которых используется настоящая часть информационного ресурса, наблюдаемое состояние может применяться к изделиям, лицам, организациям или к другим элементам.
Отношения между данными схемами, определенными в настоящем стандарте, и другими схемами, определения которых даны в интегрированных ресурсах комплекса ИСО 10303, показаны на рисунке 1 с использованием графической нотации EXPRESS-G. Определение EXPRESS-G содержится в ИСО 10303-11.
Определение схемы support_resource_schema содержится в ИСО 10303-41.
Схемы, показанные на рисунке 1, относятся к интегрированным ресурсам.
Рисунок 1 - Соотношение схем
1 Область применения
В настоящем стандарте специфицированы конструкции интегрированных обобщенных ресурсов для состояния. В область применения настоящего стандарта входит:
определение состояния;
определение того, что необходимо для существования состояния;
отношения между двумя или более состояниями;
присвоение состояния элементам;
история состояния.
В область применения настоящего стандарта не входит:
классификация состояний;
такие элементы, как изделия, действия, лица или организации, которым могут быть присвоены состояния.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ИСО/МЭК 8824-1:2002 Информационные технологии. Взаимосвязь открытых систем. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002: Information technology - Abstract Syntax Notation One (ASN.1): Specification of basic notation)
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-41:2005 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированный обобщенный ресурс. Основы описания и поддержки изделий (ISO 10303-41:2005, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)
3 Термины, определения и сокращения
3.1 Термин, определенный в ИСО 10303-1
В настоящем стандарте применен следующий термин:
- интегрированный ресурс (integrated resource).
3.2 Прочие термины и определения
В настоящем стандарте применены следующие термины:
3.2.1 состояние (state): Режим существования.
Примечание - Все возможные состояния элемента представляются как типы состояния, задаваемые посредством объекта state_type из схемы state_type_schema. Если элемент находится или наблюдается в одном из состояний, представляемых объектом state_type, элементу, используя определения, содержащиеся в схеме state_observed_schema, присваивается определенное состояние или наблюдаемое состояние.
3.3 Сокращение
В настоящем стандарте применено следующее сокращение:
URL - унифицированный указатель информационного ресурса.
4 Схема State_type (тип состояния)
Ниже представлен фрагмент EXPRESS-декларации, с которой начинается описание схемы state_type_schema. В нем определены необходимые внешние ссылки.
EXPRESS-спецификация:
*)
SCHEMA state_type_schema;
REFERENCE FROM support_resource_schema -- ISO 10303-41
(label,
text);
(*
Примечания
