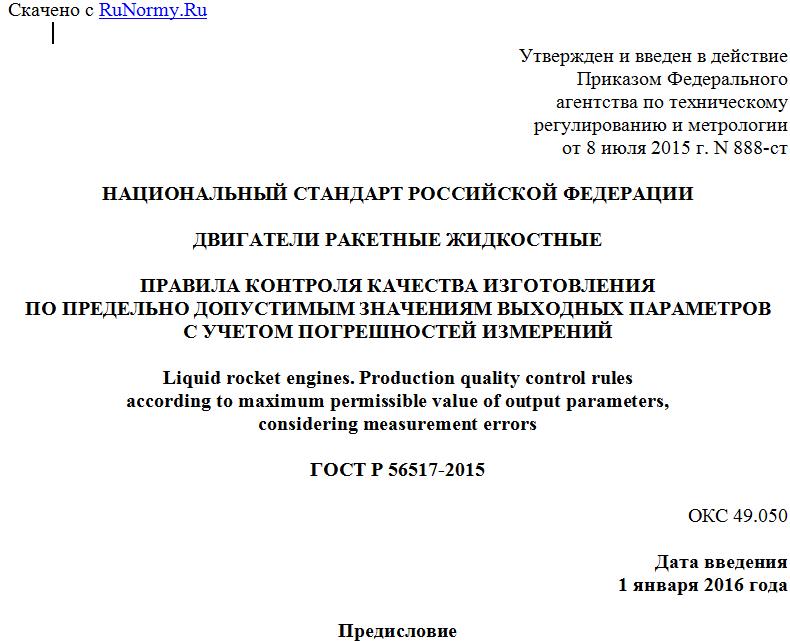

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июля 2015 г. N 888-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДВИГАТЕЛИ РАКЕТНЫЕ ЖИДКОСТНЫЕ
ПРАВИЛА КОНТРОЛЯ КАЧЕСТВА ИЗГОТОВЛЕНИЯ
ПО ПРЕДЕЛЬНО ДОПУСТИМЫМ ЗНАЧЕНИЯМ ВЫХОДНЫХ ПАРАМЕТРОВ
С УЧЕТОМ ПОГРЕШНОСТЕЙ ИЗМЕРЕНИЙ
Liquid rocket engines. Production quality control rules
according to maximum permissible value of output parameters,
considering measurement errors
ГОСТ Р 56517-2015
ОКС 49.050
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным казенным предприятием "Научно-испытательный центр ракетно-космической промышленности"
2 ВНЕСЕН Техническим комитетом ТК 321 "Ракетно-космическая техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 июля 2015 г. N 888-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на жидкостные ракетные двигатели однократного использования и устанавливает правила контроля качества изготовления при поставках в эксплуатацию по предельно допустимым значениям выходных параметров, назначаемым с учетом погрешностей измерений.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17655-89 Двигатели ракетные жидкостные. Термины и определения
ГОСТ Р 27.002-2009 Надежность в технике. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 17655, ГОСТ 16504, ГОСТ Р 27.002.
4 Сокращения
В настоящем стандарте применены следующие сокращения:
ВБР - вероятность безотказной работы;
ЖРД - жидкостный ракетный двигатель;
ЗДИ - завершающее доводочное испытание;
КД - конструкторские документы;
КТИ - контрольно-технологическое испытание;
ПСИ - приемо-сдаточное испытание;
ППИ - подтверждающее периодическое испытание;
ТЗ - техническое задание.
5 Общие положения
5.1 При контроле качества ЖРД на этапе поставок в эксплуатацию для квалификации результатов контрольных испытаний используют предельно допустимые значения выходных параметров, назначаемые с учетом погрешностей измерений.
5.2 К основным выходным параметрам для контроля качества изготовления ЖРД относят:
- тягу ЖРД;
- удельный импульс тяги ЖРД;
- давление в камере сгорания ЖРД;
- соотношение компонентов топлива;
- температуру газа на выходе из газогенератора наддува.
Перечень выходных параметров для контроля качества ЖРД определяет предприятие-разработчик ЖРД, согласовывает его с предприятием, выдавшим ТЗ на двигатель.
5.3 Предельно допустимые значения выходных параметров с учетом погрешностей измерений назначает предприятие-разработчик ЖРД на основе результатов экспериментальной отработки и указывает в КД.
5.4 Назначение предельно допустимых значений выходных параметров с учетом погрешностей измерений осуществляют на основе следующих исходных данных:
- предельно допустимых действительных значений параметров;
- сведений о погрешностях измерений и их составляющих.
5.5 Предельно допустимые действительные значения выходных параметров должны быть указаны в ТЗ на разработку ЖРД.
6 Правила контроля качества изготовления жидкостных ракетных двигателей по предельно допустимым значениям выходных параметров
6.1 Основным критерием для использования предельно допустимых значений выходных параметров при контроле качества изготовления ЖРД является выполнение соотношения
, (1)
где - нижняя граница доверительного интервала вероятности пребывания действительного значения выходного параметра в пределах, установленных ТЗ;
- установленная ТЗ вероятность пребывания действительного значения выходного параметра в пределах, установленных ТЗ.
Примечание - Если в ТЗ не оговариваются по отдельности требования к вероятности пребывания действительных значений параметров в установленных пределах, значение принимают равным установленному ТЗ значению вероятности безотказной работы ЖРД Pmp.
6.2 Значение при доверительной вероятности , принятой для анализа надежности, определяют по уравнениям:
; (2)
, (3)
где - символ функции нормального распределения;
- оценка математического ожидания измеренных значений выходного параметра;
- предельно допустимое действительное значение параметра (с индексом "макс" - максимальное, с индексом "мин" - минимальное;
S - оценка среднеквадратичного отклонения измеренных значений выходного параметра;
- коэффициент, учитывающий влияние на рассеивание измеренных значений выходного параметра случайной составляющей погрешности измерений;
A - коэффициент, учитывающий ограниченность статистики измеренных значений выходного параметра;
- коэффициент, учитывающий возможность завышения результатов измерений по сравнению с их действительными значениями за счет систематической составляющей погрешности измерений.
Примечание - В формуле (3) знак "плюс" используют, когда ограничено минимальное значение выходного параметра, знак "минус" - если ограничено максимальное значение.
Значения , A, соответственно определяют с помощью уравнений
, (4)
где - оценка среднеквадратичного значения случайной составляющей погрешности измерений;
, (5)
где ni - количество измерений, по которым определено значение;
- квантиль распределения Стьюдента, соответствующая доверительной вероятности при (ni - 1) числе степеней свободы;
- квантиль нормального распределения, соответствующая доверительной вероятности ;
- значение функции "хи-квадрат", соответствующее доверительной вероятности при (ni - 1) числе степеней свободы.
Значения коэффициента A, вычисленные с доверительными вероятностями и , приведены в приложении А.
, (6)
