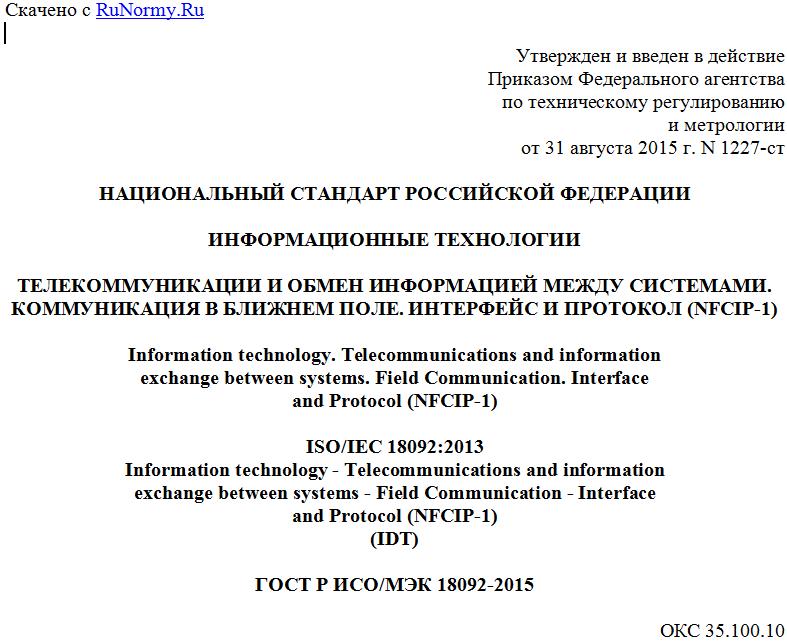

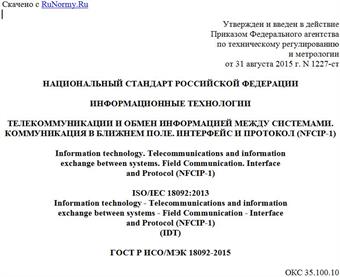

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 31 августа 2015 г. N 1227-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ
ТЕЛЕКОММУНИКАЦИИ И ОБМЕН ИНФОРМАЦИЕЙ МЕЖДУ СИСТЕМАМИ.
КОММУНИКАЦИЯ В БЛИЖНЕМ ПОЛЕ. ИНТЕРФЕЙС И ПРОТОКОЛ (NFCIP-1)
Information technology. Telecommunications and information
exchange between systems. Field Communication. Interface
and Protocol (NFCIP-1)
ISO/IEC 18092:2013
Information technology - Telecommunications and information
exchange between systems - Field Communication - Interface
and Protocol (NFCIP-1)
(IDT)
ГОСТ Р ИСО/МЭК 18092-2015
ОКС 35.100.10
Дата введения
1 ноября 2016 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием Государственный научно-исследовательский и конструкторско-технологический институт "ТЕСТ" (ФГУП ГосНИИ "ТЕСТ"), Обществом с ограниченной ответственностью "Информационно-аналитический вычислительный центр" (ООО ИАВЦ) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 22 "Информационные технологии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2015 г. N 1227-ст
4 Настоящий стандарт идентичен международному стандарту ИСО/МЭК 18092:2013 "Информационные технологии. Телекоммуникации и обмен информацией между системами. Коммуникация в ближнем поле. Интерфейс и протокол (NFCIP-1)" [ISO/IEC 18092:2013 "Information technology - Telecommunications and information exchange between systems - Field Communication - Interface and Protocol (NFCIP-1)"].
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт определяет режимы индуктивной связи устройств, работающих на центральной частоте 13,56 МГц, для подключения компьютерной периферии посредством интерфейса и протокола коммуникации в ближнем поле (NFCIP-1). А также настоящий стандарт определяет для интерфейса и протокола коммуникации в ближнем поле (NFCIP-1) как активный, так и пассивный режимы связи для реализации коммуникационной сети для сетевой и бытовой техники на основе устройств с возможностью коммуникации в ближнем поле. В частности, настоящий стандарт определяет схемы модуляции, кодирования, скорости передачи и радиочастотную структуру интерфейса устройств NFC, а также схемы инициализации и условия, необходимые для контроля за конфликтными ситуациями во время инициализации. Кроме того, настоящий стандарт определяет протокол передачи, включая протокол активации и способ обмена данными.
Обмен информацией между системами требует совпадения у обменивающихся сторон, как минимум, кодов обмена и структуры данных.
2. Соответствие
Система, реализующая активный и пассивный режимы связи, будет соответствовать требованиям настоящего стандарта, если она отвечает всем обязательным требованиям, указанным в настоящем стандарте.
Возможно также реализовать опцию NFC-SEC, как указано в стандарте ИСО/МЭК 13157-1.
3. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
МСЭ-Т V.41:1988 Кодонезависимая система защиты данных от ошибок (ITU-T V.41:1988 Code-independent error-control system)
ИСО/МЭК 13157-1:2010 Информационные технологии. Телекоммуникации и обмен информацией между системами. Безопасность NFC. Часть 1. Службы и протокол безопасности NFC-SEC NFCIP-1 (ISO/IEC 13157-1:2010 Information technology - Telecommunications and information exchange between systems - NFC Security - Part 1: NFC-SEC NFCIP-1 security services and protocol)
ИСО/МЭК 14443-2:2010 Карточки идентификационные. Бесконтактные карточки на интегральных схемах. Бесконтактные карточки. Часть 2. Мощность высокочастотного сигнала и сигнальный интерфейс (ISO/IEC 14443-2:2010 Identification cards - Contactless integrated circuit cards - Proximity cards - Part 2: Radio frequency power and signal interface)
ИСО/МЭК 14443-3:2011 Карточки идентификационные. Бесконтактные карточки на интегральных схемах. Карточки с индуктивной связью через малый зазор. Часть 3. Инициализация и антиконфликтность (ISO/IEC 14443-3:2011 Identification cards - Contactless integrated circuit cards - Proximity cards - Part 3: Initialization and anticollision)
ИСО/МЭК 14443-4:2008 Идентификационные карточки. Бесконтактные карточки на интегральных схемах. Карточки с индуктивной связью через малый зазор. Часть 4. Протокол передачи (ISO/IEC 14443-4:2008 Identification cards - Contactless integrated circuit cards - Proximity cards - Part 4: Transmission protocol)
4. Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями.
4.1 активный режим связи (active communication mode): Режим, в котором как Инициатор, так и Цель используют собственное радиочастотное поле для осуществления связи.
4.2 АМн-модуляция (ASK modulation): Амплитудная манипуляция, при которой амплитуда несущей частоты модулируется по логике передаваемых данных.
4.3 Двоично-десятичный код BCD (Binary Coded Decimal): Система для представления каждого десятичного числа от 0 до 9 в виде четырехразрядного двоичного кода.
Примечание - Двоичные разряды (биты), слева направо, равняются 8, 4, 2 и 1, соответственно, в десятичных числах. Так, например, число 6 в BCD будет выглядеть как 0110.
4.4 конфликт (collision): Передача информации одновременно от двух или более Целей или Инициаторов, в результате чего принимающий такую информацию Инициатор или Цель не в состоянии распознать, от которого именно источника эти данные поступили.
4.5 кадр (frame): Последовательность битов данных и дополнительные биты обнаружения ошибок с разделителями в начале и в конце кадра.
4.6 HПороговое (HThreshold): Пороговое значение напряженности поля для обнаружения внешнего излучения радиочастотного поля.
4.7 Инициатор (Initiator): Генерирует радиочастотное поле и начинает связь по NFCIP-1.
4.8 нагрузочная модуляция (load modulation): Процесс амплитудной модуляции радиочастотного поля за счет изменения свойств резонансного контура, помещенного внутрь радиочастотного поля.
4.9 младшим битом вперед (lsb first, least significant bit first): Структура посимвольной передачи данных, где lsb передается прежде, чем все другие биты.
4.10 младшим байтом вперед (LSB first, Least Significant Byte first): Структура посимвольной передачи данных, где LSB передается прежде, чем все другие байты.
4.11 Манчестерское кодирование (Manchester coding): Метод двоичного кодирования, при котором логический уровень на протяжении длительности бита представлен последовательностью двух определенных физических состояний коммуникационной среды.
4.12 коэффициент модуляции (modulation index): Отношение разности между максимальным и минимальным значениями амплитуд модулированного сигнала к сумме этих значений, выраженное в процентах.
4.13 старшим битом вперед (msb first, most significant bit first): Структура посимвольной передачи данных, где msb передается прежде, чем все другие биты.
4.14 старшим байтом вперед (MSB first, Most Significant Byte first): Структура посимвольной передачи данных, где MSB передается прежде, чем все другие байты.
4.15 NFCIP-1-устройство (NFCIP-1 device): Объект настоящего стандарта.
4.16 NFC-идентификатор (NFC Identifier, NFCIDn): Число, сгенерированное случайным образом, которое используется Избежанием радиочастотных конфликтов и Обнаружением единственного устройства как для активного, так и для пассивного режимов связи.
4.17 NFC-SEC: Службы и протокол безопасности NFCIP-1 в соответствии со стандартом ИСО/МЭК 13157-1.
4.18 пассивный режим связи (passive communication mode): Когда Инициатор генерирует радиочастотное поле, а Цель отвечает на команду Инициатора по схеме нагрузочной модуляции.
4.19 Избежание радиочастотных конфликтов (RF Collision Avoidance, RFCA): Способ обнаружить наличие радиочастотного поля на основе несущей частоты, а также метод обнаружения и устранения конфликтов на уровне протокола.
4.20 SAK (Select Acknowledge): Подтверждение выбора в соответствии со стандартом ИСО/МЭК 14443-3.
Примечание - Термин SAK заменяет термин SEL_RES из ИСО/МЭК 18092:2004.
4.21 зондирование (sensing): NFCIP-1-устройство в активном режиме связи ожидает ответ на запрос, отправленный им в радиочастотном поле для обнаружения начала коммуникации и приема данного запроса.
4.22 Обнаружение единственного устройства (Single Device Detection, SDD): Алгоритм, используемый Инициатором для того, чтобы обнаружить одну из нескольких Целей в радиочастотном поле (антиконфликтность по ИСО/МЭК 14443-3).
4.23 Цель (Target): Отвечает на команду Инициатора либо по схеме нагрузочной модуляции (радиочастотное поле сгенерировано Инициатором), либо с помощью модуляции собственного сгенерированного радиочастотного поля.
4.24 Временной период (Time Period): Определяет количество слотов (интервалов времени), используемых для Избежания радиочастотных конфликтов.
4.25 Временной интервал (Time Slot): Метод подготовки временного окна, когда Цель отвечает, а также назначения и идентификации двух или более логических каналов.
4.26 транзакция (transaction): Инициализация, обмен данными и деселекция устройства.
5. Соглашения и обозначения
В настоящем стандарте применены следующие соглашения и обозначения, если не указано иное.
5.1 Представления чисел
Буквы и цифры в одинарных кавычках представляют собой числа в шестнадцатеричной системе счисления.
Установка битов обозначается НУЛЕМ или ЕДИНИЦЕЙ.
Числа в двоичной системе счисления и битовые комбинации представлены строками, состоящими из цифр 0 и 1, со старшим битом слева. Внутри таких строк
