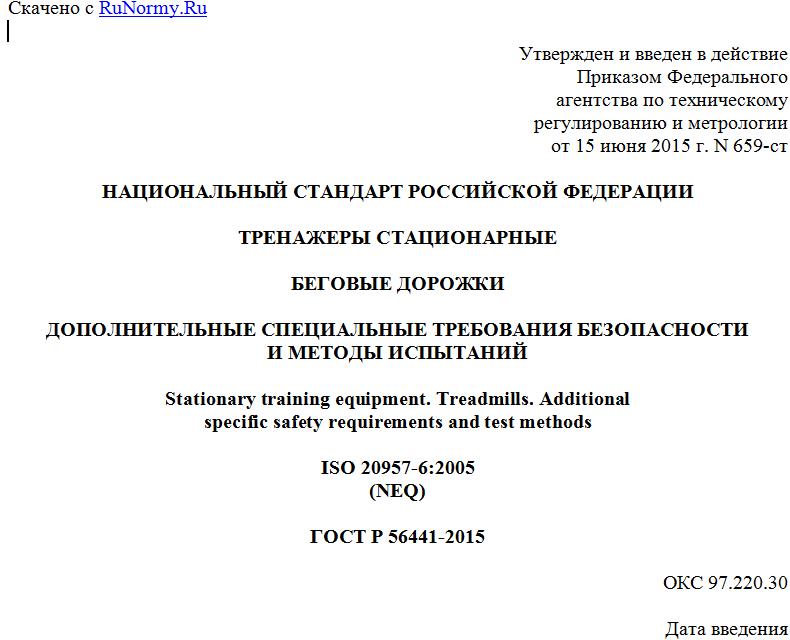

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 659-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРЕНАЖЕРЫ СТАЦИОНАРНЫЕ
БЕГОВЫЕ ДОРОЖКИ
ДОПОЛНИТЕЛЬНЫЕ СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
И МЕТОДЫ ИСПЫТАНИЙ
Stationary training equipment. Treadmills. Additional
specific safety requirements and test methods
ISO 20957-6:2005
(NEQ)
ГОСТ Р 56441-2015
ОКС 97.220.30
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Саморегулируемой организацией Некоммерческим партнерством "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 659-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 20957-6:2005 "Тренажеры стационарные. Часть 6. Беговые дорожки. Дополнительные специальные требования безопасности и методы испытаний" (ISO 20957-6:2005 "Stationary training equipment - Part 6: Treadmills, additional specific safety requirements and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на стационарные тренажеры с силовым и ручным приводом - беговые дорожки.
Стандарт устанавливает требования безопасности и методы испытаний беговых дорожек классов применения S и H и классов точности A, B и C.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ МЭК 60335-1-2008 Бытовые и аналогичные электрические приборы. Безопасность. Часть 1. Общие требования
ГОСТ Р ИСО 5904-95 Оборудование гимнастическое. Маты для прыжков и поверхности для вольных упражнений. Метод определения сопротивления скольжению
ГОСТ Р 50030.5.5-2000 <*> (МЭК 60947-5-5-97) Аппаратура распределения и управления низковольтная. Часть 5-5. Аппараты и элементы коммутации для цепей управления. Электрические устройства срочного останова с функцией механического защелкивания.
--------------------------------
<*> Заменен на ГОСТ Р 50030.5.5-2011.
ГОСТ Р МЭК 60601-1-2010 Изделия медицинские электрические. Часть 1. Общие требования безопасности с учетом основных функциональных характеристик
ГОСТ Р ИСО 12100-2-2007 Безопасность машин. Основные понятия, общие принципы конструирования. Часть 2. Технические принципы
ГОСТ Р 56445-2015 Тренажеры стационарные. Общие требования безопасности и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют термины по ГОСТ Р 56445, а также следующие термины с соответствующими определениями:
3.1 беговая дорожка: Тренажер с однонаправленно движущейся поверхностью, на которой выполняют упражнения по ходьбе или бегу, причем ноги пользователя не закреплены, и он может свободно сойти с дорожки.
3.2 длина беговой поверхности: Длина используемой части движущейся поверхности.
Примечание - Размер l на рисунке 1.
3.3 ширина беговой поверхности: Полезная ширина бегового полотна без учета защиты задних роликов.
Примечание - Размер b на рисунке 1.
1 - дисплей; 2 - передняя рукоятка; 3 - боковой поручень;
4 - нескользящая поверхность; 5 - платформа для ног;
6 - защита заднего ролика; 7 - движущаяся поверхность;
8 - беговое полотно (поверхность); 9 - передний кожух;
10 - аварийная остановка; 11 - задний ролик; l - длина
беговой поверхности (полотна); b - ширина беговой
поверхности (полотна)
Рисунок 1 - Конструкция и элементы беговой дорожки
4. Классификация беговых дорожек
4.1 Классификация тренажеров в соответствии с ГОСТ Р 56445.
5. Конструкция и элементы беговых дорожек
5.1 Конструкция и элементы беговой дорожки приведены на рисунке 1.
6. Требования безопасности
6.1 Застревания, зажим, сдвиг в пределах зоны доступа
6.1.1 В зонах доступа, где высота может изменяться во время работы тренажера, вследствие чего расстояние между любой частью оборудования и полом может стать менее 60 мм, скорость изменения высоты должна быть не более 1°/с.
6.1.2 Беговые дорожки должны быть оборудованы кнопкой аварийной остановки движения, расположенной в зоне, доступной пользователю при эксплуатации.
6.2 Элементы трансмиссии и вращающиеся части
6.2.1 Пространство между беговой поверхностью и задним роликом должно быть закрыто защитным кожухом, как показано на рисунке 2.
1 - платформа для ног (может быть внахлест с полотном);
2 - защитный кожух; 3 - беговое полотно; 4 - задний ролик
Рисунок 2 - Защита заднего ролика
6.2.2 При испытании в соответствии с приложением А испытательный штифт не должен застревать между задним роликом и беговой поверхностью.
Величина зазора между краем беговой поверхности и задним роликом в любых условиях эксплуатации должна быть не менее 10 мм (см. рисунок 2).
Конструкция механизма должна соответствовать ГОСТ Р ИСО 12100-2.
6.3 Температура поверхности
При испытаниях по приложению Б температура доступных элементов беговой дорожки должна быть не более 65 °C.
6.4 Характеристики безопасности
6.4.1 Возможность восстановить цепь, пока привод устройства аварийной остановки не был сброшен вручную, должна быть исключена. Если тренажер оснащен несколькими устройствами аварийной остановки, цепь не должна быть восстановлена, пока все задействованные приводы не сброшены.
6.4.2 Контакты ручного привода аварийной остановки должны быть оборудованы механизмом принудительного включения, как указано в ГОСТ Р 50030.5.5 (МЭК 60947-5-5). Устройство должно быть доступно пользователю. При активации переключателя питание должно выключаться без использования программного обеспечения, и беговая дорожка должна полностью остановиться.
6.5 Приводы
Приводы аварийной остановки должны быть красного цвета. При наличии фона за приводом его цвет должен быть желтым. Привод переключателя должен быть выполнен в форме ладони или шляпки гриба.
6.6 Защита от случайного включения
В беговых дорожках с силовым приводом должен быть предусмотрен метод защиты от случайного включения, в целях предотвращения неконтролируемого использования третьими лицами. Этот метод должен быть описан в инструкции по эксплуатации.
Проверяют визуально и путем пробного включения.
6.7 Наличие аварийной остановки
