"ГОСТ Р ИСО 3303-2-2015. Национальный стандарт Российской Федерации. Ткани с резиновым или пластмассовым покрытием. Определение прочности на продавливание. Часть 2. Гидравлический метод"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

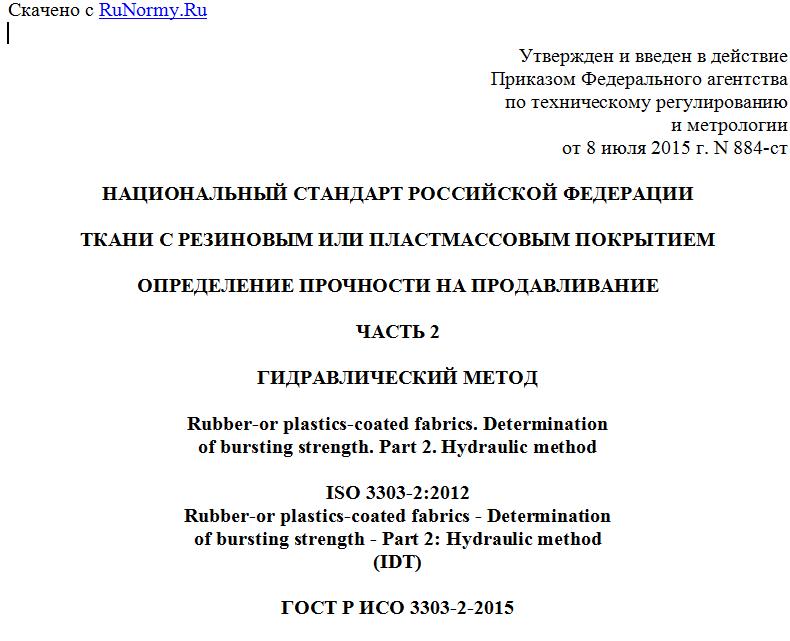

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 июля 2015 г. N 884-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТКАНИ С РЕЗИНОВЫМ ИЛИ ПЛАСТМАССОВЫМ ПОКРЫТИЕМ

ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ НА ПРОДАВЛИВАНИЕ

ЧАСТЬ 2

ГИДРАВЛИЧЕСКИЙ МЕТОД

Rubber-or plastics-coated fabrics. Determination
of bursting strength. Part 2. Hydraulic method

ISO 3303-2:2012
Rubber-or plastics-coated fabrics - Determination
of bursting strength - Part 2: Hydraulic method
(IDT)

ГОСТ Р ИСО 3303-2-2015

ОКС 59.080.40

Дата введения
1 июня 2016 года

Предисловие

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии (Росстандарт)
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 июля 2015 г. N 884-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 3303-2:2012 "Ткани с резиновым или пластмассовым покрытием. Определение прочности на продавливание. Часть 2. Гидравлический метод" (ISO 3303-2:2012 "Rubber-or plastics-coated fabrics - Determination of bursting strength - Part 2: Hydraulic method").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт устанавливает метод определения прочности на продавливание тканей с резиновым или пластмассовым покрытием с использованием двух типов испытательных машин с гидравлическим приводом, обозначаемых как тип A и тип B. Машину типа A используют для испытания материалов, имеющих значения прочности на продавливание в диапазоне от 350 до 5500 кПа, а машину типа B используют для испытания материалов, значение прочности на продавливание которых находится в диапазоне значений от 70 до 1400 кПа.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующий международный стандарт. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют самые последние издания, включая любые изменения и поправки.
ИСО 2231:1989 Ткани с резиновым или пластмассовым покрытием. Стандартные атмосферные условия для кондиционирования и испытания (ISO 2231:1989 Rubber-or plastics-coated fabrics. Standard atmospheres for conditioning and testing)

3. Принцип

Образец ткани прочно зажимают по краям между верхним и нижним зажимами. Диафрагма, установленная под нижним зажимом, постепенно растягивается в купол под давлением жидкости, подаваемой с постоянной скоростью в камеру, расположенную под диафрагмой и заставляющую ее прийти в контакт с образцом и оказывать на него давление. Регистрируют значения давления жидкости и высоты купола в момент нарушения целостности образца.

4. Аппаратура

4.1 Машина <1> испытательная типа A (см. 4.1.1) или типа B (см. 4.1.2)
--------------------------------
<1> Испытательные машины такого типа часто называют прибором системы Муллена (Mullen). Подробное описание такого прибора дано в ИСО 2759.

В случае материалов, технические требования к прочности на продавливание которых позволяют использовать испытательную машину любого типа, рекомендуется заказчику и поставщику согласовать вопрос в отношении используемого типа, поскольку результаты, полученные на машинах разного типа, могут оказаться не сравнимыми.
4.1.1 Машина испытательная типа A (см. рисунок 1), диапазон измерения от 350 до 5500 кПа, включающая элементы, установленные в 4.1.1.1 - 4.1.1.3.



--------------------------------
<a> В ЕН 12332-2 диаметр цилиндрического отверстия верхнего и нижнего зажимов составляет 35,7 мм, обеспечивая зажимаемую площадь 10 см2.

1 - непрерывно спиральный V-образный паз 60° или серия
концентрических V-образных пазов 60°; 2 - верхний зажим;
3 - образец ткани; 4 - нижний зажим; 5 - резиновая мембрана;
6 - камера давления

Рисунок 1 - Испытательная машина типа A

4.1.1.1 Система зажимов для прочного закрепления образца ткани, с равномерным распределением нагрузки между двумя параллельными кольцевыми, гладкими (но не полированными) поверхностями, имеющими пазы, как показано на рисунке 1. Размеры зажимов указаны на рисунке 1. Одна зажимная плита удерживается в поворотном соединении или аналогичном устройстве, чтобы обеспечить равномерное распределение усилия зажима. Под нагрузкой, используемой в испытании, круглые отверстия в двух зажимающих плоскостях должны быть концентрическими в пределах 0,25 мм, а сами зажимающие поверхности - плоскими и параллельными.
4.1.1.2 Диафрагма круглой формы, изготовленная из натурального или синтетического каучука, прочно зажатая до начала испытания таким образом, чтобы ее верхняя поверхность была утоплена примерно на 5,5 мм относительно верхней поверхности нижнего зажима. Материал и конструкция диафрагмы должны быть такими, чтобы давление, требующееся для того, чтобы диафрагма выгнулась над верхней поверхностью нижнего зажима, было следующим:
- высота выгибания - (10 +/- 0,2) мм, диапазон давления - от 170 до 220 кПа;
- высота выгибания - (18 +/- 0,2) мм, диапазон давления - от 250 до 350 кПа.
Используемые диафрагмы подлежат регулярной проверке и замене в случае невыполнения требования к высоте выгибания.
4.1.1.3 Система гидравлическая для оказания возрастающего гидравлического давления на внутреннюю сторону диафрагмы до момента разрушения образца. Давление создается за счет движения совместимой с материалом диафрагмы подходящей жидкости (например, чистого глицерина, силиконового масла низкой вязкости или этиленгликоля, содержащего противокоррозионную добавку) под воздействием поршня с моторным приводом, расположенного напротив внутренней поверхности диафрагмы. Используемые гидравлическая система и жидкость не должны содержать пузырьков воздуха. Скорость нагнетания должна быть (170 +/- 20) мл/мин.
4.1.2 Машина испытательная типа B (см. рисунок 2) с диапазоном измерения от 70 до 1400 кПа, включающая элементы, установленные в 4.1.2.1 - 4.1.2.3.



--------------------------------
<a> Размеры, приведенные в скобках, - это размеры других имеющихся в продаже испытательных машин.

1 - непрерывно спиральный V-образный паз 60° или серия
концентрических V-образных пазов 60°; 2 - верхний зажим;
3 - образец ткани; 4 - нижний зажим; 5 - резиновая
диафрагма; 6 - камера давления

Рисунок 2 - Испытательная машина типа B

4.1.2.1 Система зажимов для прочного закрепления образца ткани с равномерным нагружением между двумя плоскими параллельными кольцевыми поверхностями, гладкими (но не полированными), имеющими пазы, как показано на рисунке 2, на котором также указаны размеры зажимов. Одна зажимная плита удерживается в поворотном соединении или аналогичном устройстве таким образом, чтобы обеспечить равномерное распределение усилия зажима. Под воздействием используемой нагрузки круглые отверстия в двух зажимающих плоскостях должны быть концентрическими в пределах 0,25 мм, а сами зажимающие поверхности - плоскими и параллельными
4.1.2.2 Диафрагма круглой формы, изготовленная из натурального или синтетического каучука, толщиной (0,86 +/- 0,06) мм, прочно зажатая до начала испытания таким образом, чтобы ее верхняя поверхность была утоплена примерно на 3,5 мм относительно верхней поверхности нижнего зажима. Материал и конструкция диафрагмы должны быть такими, чтобы давление, необходимое для выгибания диафрагмы на высоту (9,0 +/- 0,2) мм над верхней поверхностью нижнего зажима, составляло (30 +/- 5) кПа.
Используемые диафрагмы подлежат регулярной проверке и замене в случае невыполнения требования к высоте выгибания.
4.1.2.3 Система гидравлическая для оказания возрастающего гидравлического давления на внутреннюю сторону диафрагмы до момента разрушения образца ткани. Давление создается за счет движения совместимой с материалом диафрагмы подходящей жидкости (например, чистого глицерина, силиконового масла низкой вязкости или этиленгликоля, содержащего противокоррозионную добавку) под действием поршня с моторным приводом, расположенного напротив внутренней поверхности диафрагмы. Используемые гидравлическая система и жидкость не должны содержать пузырьков воздуха. Скорость нагнетания должна быть (95 +/- 5) мл/мин.
4.2 Манометр для измерения прочности на продавливание, дающий скорость реакции на возрастающее гидравлическое давление, которое является таким, что
