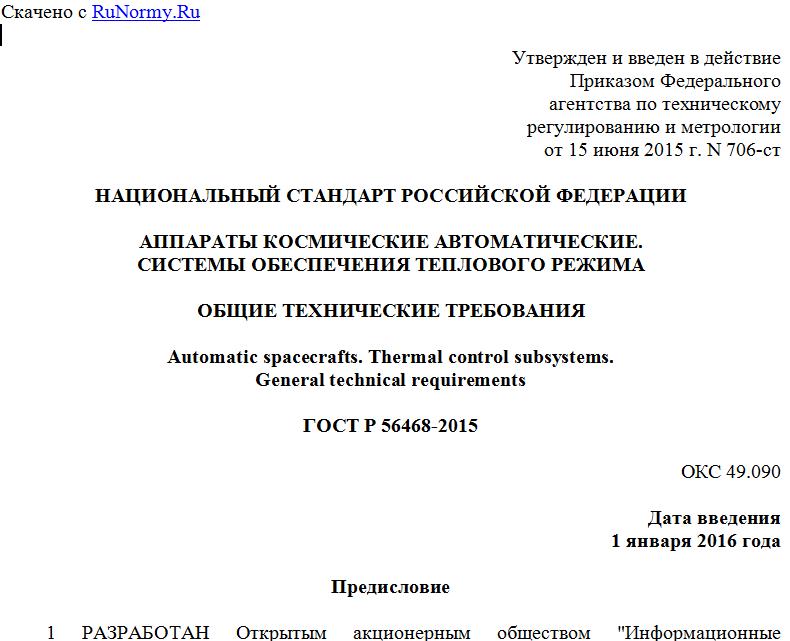

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 706-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АППАРАТЫ КОСМИЧЕСКИЕ АВТОМАТИЧЕСКИЕ.
СИСТЕМЫ ОБЕСПЕЧЕНИЯ ТЕПЛОВОГО РЕЖИМА
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Automatic spacecrafts. Thermal control subsystems.
General technical requirements
ГОСТ Р 56468-2015
ОКС 49.090
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Информационные спутниковые системы" имени академика М.Ф. Решетнева (ОАО "ИСС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 321 "Ракетно-космическая техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 706-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на автоматические космические аппараты, предназначенные для эксплуатации в околоземном космическом пространстве, и устанавливает общие технические требования к системам обеспечения теплового режима автоматических космических аппаратов.
Настоящий стандарт применяется при создании, производстве и эксплуатации изделий ракетно-космической техники по международным договорам и в ходе реализации международных проектов и программ при условии и согласовании всех заинтересованных сторон, а также в случаях, когда его применение предписано требованием технического задания на выполнение работ.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.106-96 Единая система конструкторской документации. Текстовые документы
ГОСТ 16504 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ Р 53802 Системы и комплексы космические. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ Р 53802, а также следующие термины с соответствующими определениями:
3.1 общие технические требования: Требования, общие для однородной продукции выделяемой классификационной группировки по всем присущим ей группам показателей качества и качественным характеристикам.
3.2 система обеспечения теплового режима космического аппарата: Совокупность бортовых устройств и элементов космического аппарата, предназначенная для обеспечения требуемого теплового режима.
3.3 испытания на тепловой баланс: Испытания или серия испытаний космического аппарата или модели на определение температур в космосе при нормальных и предельных условиях работы.
3.4 максимальные и минимальные прогнозируемые температуры оборудования: Самая высокая и самая низкая температуры, которые могут иметь место в полете на каждой единице оборудования космического аппарата во всех рабочих и нерабочих режимах, включая неопределенности прогноза.
3.5 рабочие режимы: Сочетание конфигураций и условий, которые могут иметь место в режимах эксплуатации на протяжении срока активного существования оборудования или автоматического космического аппарата.
3.6 срок активного существования: Общий ожидаемый период существования оборудования или автоматического космического аппарата. Срок активного существования начинается после завершения сборки оборудования и до конца существования на орбите.
3.7 отработочная модель: Модель автоматического космического аппарата, системы или прибора, служащая для повышения достоверности проекта и подвергающаяся отработочным испытаниям.
3.8 летная модель: Модель автоматического космического аппарата, системы или оборудования, предназначенная для запуска и работы на орбите и подвергаемая приемочным испытаниям.
3.9 протолетная модель: Модель автоматического космического аппарата, системы или прибора, предназначенная для запуска и работы на орбите и подвергаемая испытаниям с квалификационными уровнями при приемочной продолжительности.
3.10 квалификационная модель: модель автоматического космического аппарата, системы или прибора, предназначенная для квалификации проекта летной модели и подвергаемая квалификационным испытаниям.
3.11 тепловой режим космического аппарата и его элементов: Последовательность во времени совокупности физических состояний, определяемых значениями температуры, подвижности (скорости движения среды) и их градиентов, величинами и направлением конвективных, кондуктивных и лучистых тепловых потоков.
3.12 специфицированные (заданные) требования: Требования, которые заявлены, например, в документе более высокого уровня.
4 Обозначения и сокращения
В настоящем стандарте применены следующие сокращения:
АКА - аппарат космический автоматический;
НКУ - наземный комплекс управления;
САС - срок активного существования;
СОТР - система обеспечения теплового режима;
ТЗ - техническое задание.
5 Общие положения
5.1 Требования на всех этапах миссии автоматического космического аппарата
5.1.1 СОТР должна поддерживать температурный режим бортового оборудования и конструкции АКА в требуемых диапазонах в течение всего срока эксплуатации и при всех испытаниях совместно с наземным оборудованием.
5.1.2 СОТР АКА должна обеспечивать выполнение требований по терморегулированию на всех фазах миссии до конца рабочего срока службы.
5.1.3 Тепловой режим АКА при наземных испытаниях обеспечивается бортовой СОТР совместно с наземными устройствами обеспечения теплового режима.
5.1.4 СОТР не должна накладывать ограничения на дату пуска АКА.
5.1.5 На этапе наземных и предстартовых работ выполняют требования СОТР:
- по интеграции и наземным испытаниям;
- хранению и транспортировке;
- функциональным испытаниям;
- нахождению на стартовом столе;
- отмене пуска.
5.1.6 Для этапа пуска и выведения должны быть рассмотрены:
- худший случай для граничных условий выведения (перегрев или переохлаждение);
- влияние спада давления;
- условия отмены пуска (по тепловым режимам АКА);
- условия нахождения АКА под обтекателем;
- внешние воздействия после сброса головного обтекателя (аэротепловые потоки, солнечные и земные потоки, затенения).
5.1.7 Тепловые требования, относящиеся к пуску и выведению, должны быть специфицированы.
5.1.8 На этапе полета по околоземной орбите рассматриваются:
- ориентации АКА, при которых обеспечиваются худшие случаи тепловых потоков;
- движение внешнего оборудования АКА (солнечные батареи, антенны) относительно центра масс (основной конструкции).
5.1.9 После включения в штатный режим работы СОТР по возможности должна работать автоматически без вмешательства НКУ (за исключением возникновения нештатных ситуаций).
5.2 Требования к основным характеристикам системы обеспечения теплового режима
5.2.1 СОТР должна обеспечивать температурные условия для всего оборудования АКА и температуры конструкции в требуемых гарантированных диапазонах.
5.2.2 Эти требования должны выполняться в любое время:
- при всех возможных режимах эксплуатации АКА;
- при всех наиболее жестких условиях, внешних воздействиях и деградациях, которым подвергается АКА в течение периода, начиная с предпусковой деятельности и на протяжении всех этапов эксплуатации до конца эксплуатационного срока службы;
- при эксплуатации во всех возможных режимах резервирования.
5.2.3 Требования к характеристикам СОТР для всех фаз миссии должны быть специфицированы и согласованы с другими системами.
5.2.4 Гарантированный температурный диапазон - это прогнозируемая температура элементов конструкции, аппаратуры или оборудования при наихудших случаях летных условий плюс (для максимальной температуры) или минус (для минимальной температуры) неопределенности прогноза.
5.2.5 Исходя из способа терморегулирования элементы конструкции, аппаратуры или оборудования подразделяются на группы:
- группа A - оборудование, тепловой режим которого обеспечивается пассивными средствами;
- группа B - оборудование, тепловой режим которого обеспечивается нагревателями;
