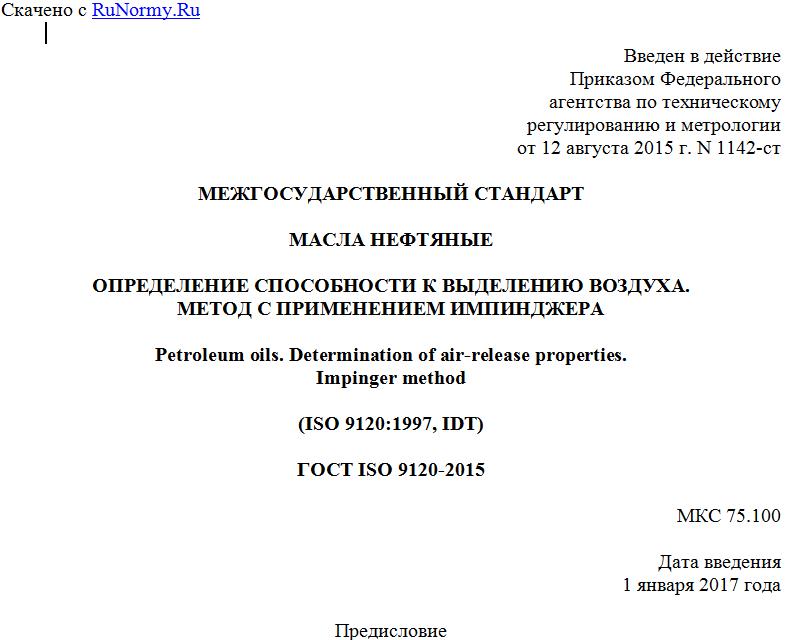

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 августа 2015 г. N 1142-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАСЛА НЕФТЯНЫЕ
ОПРЕДЕЛЕНИЕ СПОСОБНОСТИ К ВЫДЕЛЕНИЮ ВОЗДУХА.
МЕТОД С ПРИМЕНЕНИЕМ ИМПИНДЖЕРА
Petroleum oils. Determination of air-release properties.
Impinger method
(ISO 9120:1997, IDT)
ГОСТ ISO 9120-2015
МКС 75.100
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Межгосударственным техническим комитетом по стандартизации МТК 31 "Нефтяные топлива и смазочные материалы", Открытым акционерным обществом "Всероссийский научно-исследовательский институт по переработке нефти" (ОАО "ВНИИ НП") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 мая 2015 г. N 77-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 августа 2015 г. N 1142-ст межгосударственный стандарт ГОСТ ISO 9120-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 9120:1997 Petroleum and related products - Determination of air-release properties steam turbine and other oils - Impinger method (Нефть и нефтепродукты. Определение способности паротурбинных и других масел к выделению воздуха. Метод импинджера).
Стандарт разработан комитетом ISO/TC 28 "Нефтепродукты и смазочные материалы" Международной организации по стандартизации ISO.
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Предостережение - В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
1. Область применения
1.1 Настоящий стандарт устанавливает метод определения способности масел для паровых турбин и других масел на нефтяной основе выделять вовлеченный воздух.
Примечания
1 Настоящий метод с применением импинджера используют для определения способности испытуемых масел выделять воздух. Воздушные пузырьки, диспергированные в масле, влияют на его сжимаемость и могут привести к неисправностям. Настоящий метод не предназначен для оценки качества масел в условиях применения, предполагающих ограниченное время нахождения в аппарате и высокое содержание газа.
2 Смешивание смазочного масла с воздухом в оборудовании, например в подшипниках, муфтах, зубчатых передачах, насосах и обратных маслопроводах, может приводить к диспергированию воздушных пузырьков в масле. Если время выдерживания в резервуаре слишком короткое для выхода пузырьков воздуха на поверхность масла, то смесь воздуха и масла будет циркулировать в системе смазки. Это может привести к невозможности поддержания достаточного давления масла (особенно в центробежных насосах), разрыву масляной пленки в подшипниках и зубчатых передачах и неудовлетворительной работе или неисправности гидравлической системы.
3 Настоящий метод при заданных условиях испытания позволяет определять время, в течение которого содержание вовлеченного воздуха снижается до относительно низкого значения, равного 0,2% об. и, следовательно, обеспечивает сравнение способности масел выделять вовлеченный воздух в условиях, при которых доступно время разделения. Хотя значимость результатов испытания не полностью установлена, недостаток чувствительности систем регулирования некоторых турбин может быть связан со свойствами масла выделять воздух. Конструкция системы и давление в системе также могут быть разными.
4 В настоящем стандарте выражение "% об." используют для представления объемной доли вещества.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
ISO 3170:1988 Petroleum liquids - Manual sampling (Нефтепродукты жидкие. Ручной отбор проб)
ISO 3696:1987 Water for analytical laboratory use - Specification and test methods (Вода для аналитического лабораторного использования. Технические требования и методы испытаний)
ISO 4259:1992 Petroleum products - Determination and application of precision data in relation to methods of test (Нефтепродукты. Определение и применение показателей прецизионности методов испытаний)
ISO 6353-2:1983 Reagents for chemical analysis - Part 2: Specifications - First series (Реактивы для химических анализов. Часть 2. Технические требования. Первые серии)
ISO 6353-3:1987 Reagents for chemical analysis - Part 3: Specifications - Second series (Реактивы для химических анализов. Часть 3. Технические требования. Вторые серии)
ISO 6743-4:1982 Lubricants, industrial oils and related products (class L) - Classification - Part 4: Family H (Hydraulic systems) [Смазочные материалы, индустриальные масла и родственные продукты (класс L). Классификация. Часть 4. Группа H (гидравлические системы)]
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1 выделение воздуха (air release): Время в минутах, в течение которого содержание диспергированного в масле воздуха снижается до 0,2% об. при заданной температуре.
4. Сущность метода
Нагнетают воздух в масло под давлением при температуре испытания 25 °C, 50 °C или 75 °C. После прекращения подачи воздуха следят за выходом диспергированных воздушных пузырьков из масла, определяя зависимость плотности масла от времени. Фиксируют по графику время, в течение которого содержание диспергированного воздуха снижается до 0,2% об. Можно применять ручные и автоматические аппараты.
5. Реактивы и материалы
Если нет других указаний, используют реактивы по ISO 6353-2 и ISO 6353-3 или реактивы квалификации ч.д.а. и воду, соответствующую 3-му классу по ISO 3696.
5.1 Метилбензол (толуол).
5.2 Ацетон.
5.3 Метанол.
5.4 Растворитель смол, состоящий из равных объемов толуола (5.1), ацетона (5.2) и метанола (5.3).
Примечание - Ранее для растворения смолистых веществ использовали 1,1,1-трихлорэтан, но из-за его токсичности и неблагоприятного воздействия на окружающую среду следует использовать альтернативные растворители. Можно использовать любую смесь растворителей, обеспечивающую эффективное удаление смол со стеклянного оборудования.
5.5 Воздух
Подают с регулируемой скоростью осушенный, профильтрованный воздух без примесей масла.
5.6 Очищающий раствор
Используют хромовую смесь (хромсерную кислоту) или другой сильно окисляющий очищающий раствор.
Примечание - Сильно окисляющий очищающий раствор необходим для удаления остатков силикона, которые часто присутствуют в маслах как вещества, снижающие пенообразование, и могут серьезно повлиять на результаты настоящего испытания.
