RuNormy.RU
Untitled Page
RuNormy.RU
Untitled Page
"ГОСТ Р ИСО 17190-9-2015. Национальный стандарт Российской Федерации. Средства мочепоглощения при недержании. Методы испытания для определения характеристик абсорбционных материалов на полимерной основе. Часть 9. Гравиметрическое определение плотности"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

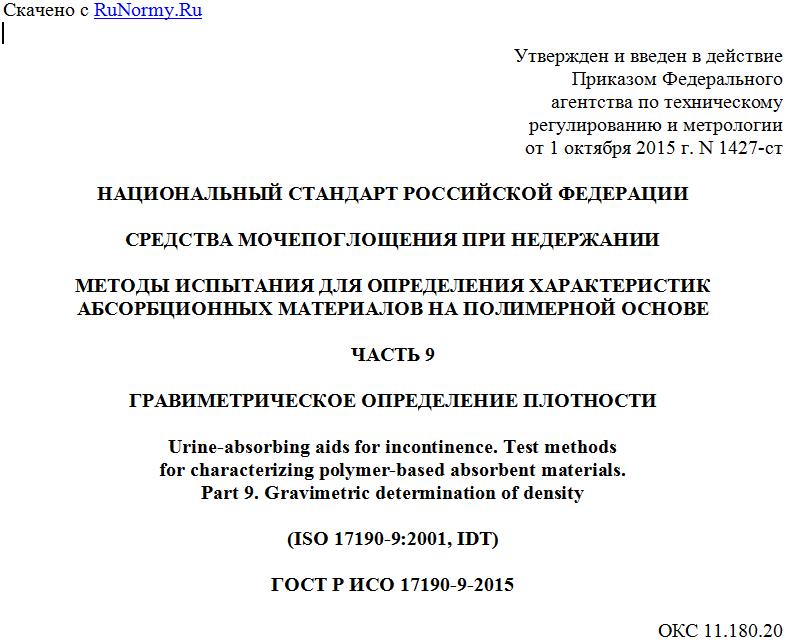

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 октября 2015 г. N 1427-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СРЕДСТВА МОЧЕПОГЛОЩЕНИЯ ПРИ НЕДЕРЖАНИИ

МЕТОДЫ ИСПЫТАНИЯ ДЛЯ ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК
АБСОРБЦИОННЫХ МАТЕРИАЛОВ НА ПОЛИМЕРНОЙ ОСНОВЕ

ЧАСТЬ 9

ГРАВИМЕТРИЧЕСКОЕ ОПРЕДЕЛЕНИЕ ПЛОТНОСТИ

Urine-absorbing aids for incontinence. Test methods
for characterizing polymer-based absorbent materials.
Part 9. Gravimetric determination of density

(ISO 17190-9:2001, IDT)

ГОСТ Р ИСО 17190-9-2015

ОКС 11.180.20
ОКП 93 9800

Дата введения
1 сентября 2016 года

Предисловие

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Медтехстандарт" (ООО "Медтехстандарт") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 011 "Медицинские приборы, аппараты и оборудование"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2015 г. N 1427-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 17190-9:2001 "Средства мочепоглощения при недержании. Методы испытания для определения характеристик абсорбционных материалов на полимерной основе. Часть 9. Гравиметрическое определение плотности" (ISO 17190-9:2001 "Urine-absorbing aids for incontinence - Test methods for characterizing polymer-based absorbent materials - Part 9: Gravimetric determination of density", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Комплекс стандартов ИСО 17190 состоит из различных методов испытаний, первоначально разработанных Европейской ассоциацией нетканых материалов и отходов текстильной промышленности (EDANA). Эти методы испытаний без каких-либо изменений были включены в комплекс международных стандартов, состоящий из 11 частей.
Эти методы испытаний использовались на практике несколько лет и зарекомендовали себя как надежные в отношении общих критериев качества методов испытаний (достоверность, воспроизводимость и др.). Они применимы к полиакрилату суперабсорбирующих материалов, которые относятся к продуктам гигиены, в том числе средствам мочепоглощения при недержании. Методы испытаний касаются исключительно материала. Они не предназначены и не применимы для испытаний выпускаемых средств мочепоглощения при недержании.

1. Область применения

Настоящий стандарт устанавливает метод для определения теоретической плотности полиакрилата (ПА) суперабсорбирующих порошков.
Метод был протестирован в диапазоне от 0,67 до 0,72 г/мл (см. приложение А), но ожидается, что он применим и для более широкого диапазона.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы. Для недатированных ссылок применяют последние издания указанных документов, включая все изменения.
ИСО 187 Бумага, картон и целлюлоза. Стандартная атмосфера для кондиционирования и испытания и метод контроля за атмосферой и условиями кондиционирования (ISO 187, Paper, board and pulps - Standard atmosphere for conditioning and testing and procedure for monitoring the atmosphere and conditioning of samples)
ИСО 5725-2 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений [ISO 5725-2, Accuracy (trueness and precision) of measurement methods and results - Part 2: Basic method for the determination of repeatability and reproducibility of a standard measurement method]
ИСО/ТО 15510 Сталь нержавеющая. Химический состав (ISO/TR 15510, Stainless steels - Chemical composition)

3. Термины и определения

В настоящем стандарте применен термин с соответствующим определением:
3.1 теоретическая плотность (apparent density): Масса порошка на единицу объема после свободного выпадения.
Примечание - Теоретическая плотность измеряется в г/см3.

4. Метод определения

Теоретическую плотность ПА суперабсорбирующих порошков определяют путем заполнения репрезентативным образцом стакана через специальную воронку. Массу образца, помещенного в стакан, в граммах делят на объем стакана в кубических сантиметрах и вычисляют теоретическую плотность полимера.

5. Средства измерений, вспомогательные устройства

5.1 Стакан (см. рисунок 1) представляет собой цилиндр из нержавеющей стали (марка нержавеющей стали X5CrNiMo 17-12-3, согласно ИСО/ТО 15510), имеющий следующие характеристики:
- вместимость - (100 +/- 0,5) см3;
- внутренний диаметр - (45 +/- 0,1) мм;
- внутренную высоту - (63,1 +/- 0,1) мм.
5.2 Воронка с внутренним клапаном (см. рисунок 1), изготовленная из нержавеющей стали (марка нержавеющей стали X5CrNiMo 17-12-3, согласно ИСО/ТО 15510) и отполированная, имеет следующие характеристики:
- внутренний диаметр отверстия - (10 +/- 0,01) мм;
- угол наклона, образующий конус, - 20°;
- высота - (145 +/- 0,5) мм.
5.3 Кисточка для воронки.
5.4 Шпатель с квадратным концом в виде лопатки или ложки или V-образный.
5.5 Весы лабораторные с ценой деления (дискретностью отсчета) 0,01 г и пределом взвешивания до 100,00 г.
5.6 Вспомогательный лоток размером 40 x 25 x 6 см.
5.7 Мензурка вместимостью 250 см3.
5.8 Позиционное кольцо, удерживающее воронку.



Рисунок 1 - Воронка и стакан

6. Отбор образца

Меры предосторожности - Используйте средства защиты органов дыхания, респиратор или вытяжку при работе с образцом массой более 10 г.
Для того чтобы гарантировать, что репрезентативный образец берется из сыпучего материала, содержащегося в большом мешке или хранилище, снимают верхний слой (примерно 20 см). Берут образец совком. Помещают образец в герметичный контейнер соответствующего размера в течение 3 мин после отбора.
Перед началом испытаний и отбором проб выдерживают испытуемые образцы в закрытом контейнере для выравнивания и достижения температуры лаборатории. Рекомендуемые условия проведения испытаний: температура (23 +/- 2) °C, относительная влажность (50 +/- 10)%. Если эти условия отсутствуют, испытания проводят в условиях окружающей среды с указанием температуры и относительной влажности. Измерения данных условий проведения испытаний проводят в соответствии с ИСО 187.
Прежде чем отобрать пробу из контейнера для проведения испытаний, встряхните контейнер три - пять раз таким образом, чтобы получить однородный материал. Оставьте контейнер в покое на 5 мин до открывания крышки и отбора пробы для испытаний.
Прежде чем продолжить испытания, убедитесь, что в подготовленной для испытаний пробе отсутствуют комки размером более 1 мм в диаметре.

7. Метод проведения испытаний

7.1 Установите воронку (см. 5.2) в позиционное кольцо (см. 5.8). Затем поместите позиционное кольцо с установленной воронкой на вспомогательный лоток (см. 5.6) и установите стакан под отверстие воронки. Отрегулируйте высоту воронки на выходе на (40 +/- 1) мм выше верхней части стакана.
7.2 Взвесьте стакан с точностью до 0,01 г и запишите массу m1.
7.3 Взвесьте 250 см3 мензурку со 100,00 г испытуемого образца ПА суперабсорбента порошка с точностью до 0,001 г.
7.4 Закройте внутренний клапан воронки, расположенный в нижней части воронки, и засыпьте часть образца по стенке воронки, избегая оседания.
7.5 Затем полностью откройте внутренний клапан воронки, позволяя испытуемому образцу полностью попасть в стакан.
7.6 Аккуратно поверните воронку от стакана и дайте остаткам образца попасть в вспомогательный лоток.
7.7 С помощью шпателя в виде лопатки (см. 5.4) проведите перпендикулярно к верхней части стакана, выровняйте образец заподлицо с верхом стакана, чтобы удалить излишки ПА суперабсорбента порошка. Встряхните осторожно стакан для уплотнения образца, чтобы избежать переполнения при передаче на взвешивание.
7.8 Взвесьте стакан с образцом с точностью до 0,01 г и запишите массу m2.
7.9 Выполните не менее двух последовательных измерений на одном и том же хорошо перемешанном лабораторном образце, проведенных одним и тем же специалистом.
7.10 Очистите стакан и воронку, используя кисточку для воронки (см. 5.3).
Для просмотра документа целиком скачайте его >>>
Нормы из информационного банка "Строительство":
Пожарные нормы:
ГОСТы:
Счетчики:
Политика конфиденциальности
Copyright 2020 - 2022 гг. RuNormy.RU. All rights reserved.
При использовании материалов сайта активная гипер ссылка  обязательна!
