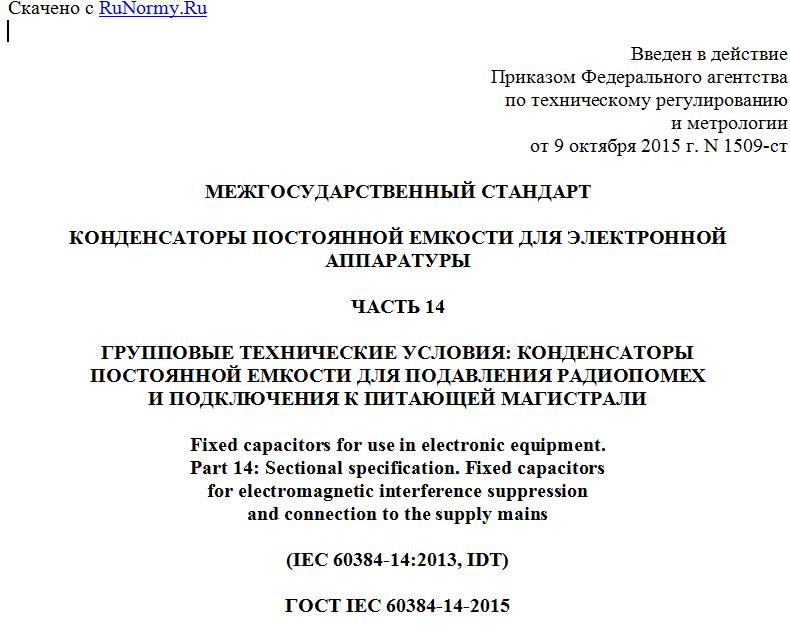

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 октября 2015 г. N 1509-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНДЕНСАТОРЫ ПОСТОЯННОЙ ЕМКОСТИ ДЛЯ ЭЛЕКТРОННОЙ АППАРАТУРЫ
ЧАСТЬ 14
ГРУППОВЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ: КОНДЕНСАТОРЫ
ПОСТОЯННОЙ ЕМКОСТИ ДЛЯ ПОДАВЛЕНИЯ РАДИОПОМЕХ
И ПОДКЛЮЧЕНИЯ К ПИТАЮЩЕЙ МАГИСТРАЛИ
Fixed capacitors for use in electronic equipment.
Part 14: Sectional specification. Fixed capacitors
for electromagnetic interference suppression
and connection to the supply mains
(IEC 60384-14:2013, IDT)
ГОСТ IEC 60384-14-2015
МКС 31.060.10
Дата введения
1 октября 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2015 г. N 1509-ст межгосударственный стандарт ГОСТ IEC 60384-14-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60384-14:2013 Fixed capacitors for use in electronic equipment - Part 14: Sectional specification - Fixed capacitors for electromagnetic interference suppression and connection to the supply mains (Конденсаторы постоянной емкости для электронной аппаратуры. Часть 14. Групповые технические условия. Конденсаторы постоянной емкости для подавления радиопомех и подключения к питающей магистрали).
В настоящем стандарте применены следующие шрифтовые выделения:
- требования - светлый;
- термины - полужирный;
- методы испытаний - курсив;
- примечания - петит.
В разделе "Нормативные ссылки" и тексте настоящего стандарта ссылки на международные стандарты актуализированы.
Международный стандарт разработан Техническим комитетом по стандартизации IEC/TC 40 "Конденсаторы и резисторы для электронного оборудования".
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Общие положения
1.1 Область применения
Действие настоящей части IEC 60384 распространяется на конденсаторы и резисторно-конденсаторные комбинации, которые должны подсоединяться к питающим сетям переменного тока или другим источникам энергоснабжения с номинальным напряжением не выше 1000 В переменного напряжения (действующее значение) или 1000 В постоянного тока при номинальной частоте не выше 100 Гц.
1.2 Предмет рассмотрения
Основной целью данной части IEC 60384 является установление предпочтительных номинальных значений основных характеристик; выбор из IEC 60384-1 соответствующих процедур оценки качества, видов испытаний и методов измерения, а также выработка основных требований к рабочим характеристикам конденсаторов постоянной емкости. Степень жесткости испытаний, предписываемых в детализированных технических условиях, основу которых составляют настоящие групповые технические условия, должна быть равной или выше; смягчение требований к испытаниям не разрешается.
В данном стандарте предоставляется также план проведения испытаний на безопасность, который подлежит использованию национальными испытательными станциями в тех странах, где подтверждение безопасности такими станциями является обязательным условием.
Категории перегрузки по напряжению в сочетании с рабочими напряжениями питающей сети переменного тока для конденсаторов, классифицируемых настоящим стандартом, должны браться из IEC 60664-1.
1.3 Нормативные ссылки
Перечисленные ниже ссылочные документы частично или полностью обязательны для применения данного документа. В случае датированных ссылок действующим является только указанное издание. Применительно к недатированным ссылочным документам применяются их самые последние издания (включая все последующие изменения):
IEC 60060-1:2010 High-voltage test techniques - Part 1: General definitions and test requirements (Методы испытаний высоким напряжением. Часть 1. Общие определения и требования к испытаниям)
IEC 60063 Preferred number series for resistors and capacitors (Резисторы и конденсаторы. Ряды предпочтительных величин)
IEC 60065:2001 Audio, video and similar electronic apparatus. Safety requirements. Amendment 1:2005. Amendment 2:2010 (Аудио-, видеоаппаратура и аналогичная электронная аппаратура. Требования техники безопасности. Изменение 1:2005. Изменение 2:2010)
IEC 60068-1:1988 Environmental testing. Part 1: General and guidance (Испытания на воздействие внешних факторов. Часть 1. Общие положения и руководство)
IEC 60068-2-17 Basic environmental testing procedures. Part 2: Tests. Test Q: Sealing (Испытания на воздействие внешних факторов. Часть 2. Испытание Q: Герметичность)
IEC 60384-1:2008 Fixed capacitors for use in electronic equipment. Part 1: Generic specification (Конденсаторы постоянной емкости для электронной аппаратуры. Часть 1: Групповые технические условия)
IEC 60417 Graphical symbols for use on equipment (Графические обозначения, применяемые на оборудовании)
IEC 60664-1 Insulation coordination for equipment within low-voltage systems. Part 1: Principles, requirements and tests (Координация изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания)
IEC 60695-11-10 Fire hazard testing - Part 11-10: Test flames - 50 W horizontal and vertical flame test methods (Испытания на пожароопасность. Часть 11-10. Пламя для испытания. Методы испытания горизонтальным и вертикальным пламенем 50 Вт)
IEC 60940 Guidance information on the application of capacitors, resistors, inductors and complete filter units for electromagnetic interference suppression (Конденсаторы, резисторы катушки индуктивности и фильтры для подавления радиопомех. Руководящая информация по применению)
IEC 61193-2 Quality assessment systems - Part 2: Selection and use of sampling plans for inspection of electronic components and packages (Системы обеспечения качества. Часть 2. Выбор и использование планов выборок для контроля электронных компонентов и корпусов)
IEC 61210 Connecting devices. Flat quick-connect terminations for electrical copper conductors. Safety requirements (Устройства соединительные. Плоские быстросочленяемые выводы для электрических медных проводников. Требования безопасности)
CISPR 17 Methods of measurement of the suppression characteristics of passive EMC filtering devices (Методы измерения характеристик пассивных шумоподавляющих фильтров)
ISO 7000 Graphical symbols for use on equipment; index and synopsis (Графические символы, наносимые на оборудование. Зарегистрированные символы)
1.4 Информация, подлежащая включению в частные технические условия
Частные технические условия должны разрабатываться на основе заполнения надлежащих разделов соответствующего шаблона.
Такие технические условия не должны устанавливать уровень требований ниже определенного в типовых, групповых или шаблонных спецификациях. Когда в частные технические условия включаются более жесткие требования, они подлежат перечислению в разделе 1.9 и в планах испытаний должны отмечаться звездочкой.
В любых частных технических условиях должна присутствовать информация, представленная ниже, а ее требуемые значения должны предпочтительно выбираться из соответствующих разделов настоящих групповых технических условий.
Примечание - Информация подраздела 1.4.1 может для удобства представляться в табличной форме.
1.4.1 Эскиз с указанием размеров
В частных технических условиях для более легкого распознавания и сравнения конкретного конденсатора с другими необходимо приводить его рисунок, а также размеры с соответствующими допусками, влияющими на взаимозаменяемость и монтаж конденсаторов. Все размеры должны преимущественно указываться в миллиметрах, а при использовании размеров в дюймах должны дополнительно приводиться размеры, переведенные в миллиметры.
Обычно численные значения должны указываться для длины, ширины, высоты корпуса и для проволочных выводов, а в случае конденсаторов цилиндрического типа - для диаметра корпуса и для диаметра и длины выводов. В случае необходимости - например, когда в частных технических условиях указываются несколько диапазонов значений емкости и напряжения, - размеры конденсаторов и соответствующие допуски должны приводиться в табличной форме под рисунком.
Если конфигурация отличается от вышеописанной, то в частных технических условиях должна приводиться такая информация по размерам, которая адекватно описывает конденсатор. Когда конденсатор не предназначается для использования на печатных платах, это должно явным образом указываться в частных технических условиях.
1.4.2 Монтаж
В частных технических условиях должен указываться требуемый метод монтажа для нормальных условий эксплуатации и для проведения вибрационных, ударных и динамических ударных испытаний. Конденсаторы должны монтироваться естественным для них способом. Конструкция конденсатора может требовать
