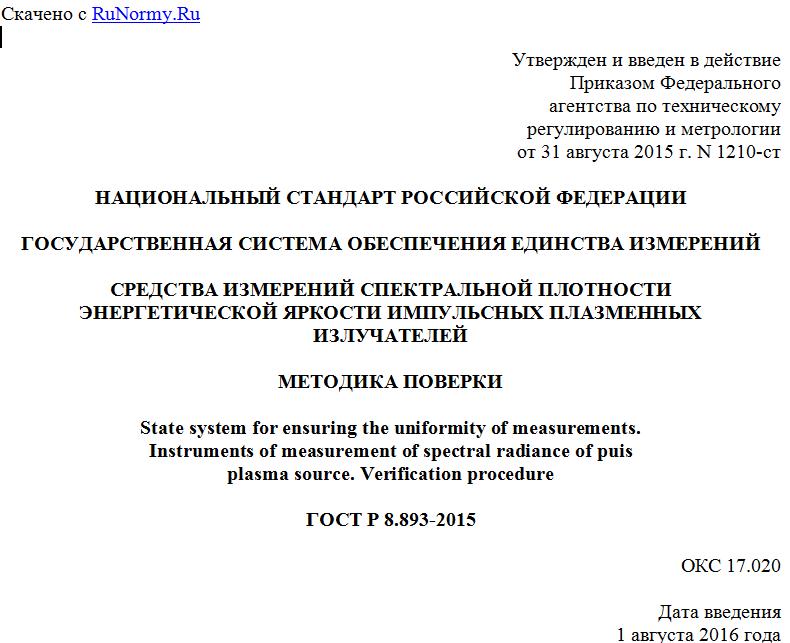

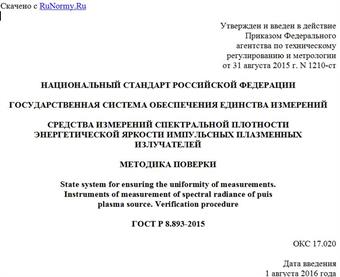

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 августа 2015 г. N 1210-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
СРЕДСТВА ИЗМЕРЕНИЙ СПЕКТРАЛЬНОЙ ПЛОТНОСТИ
ЭНЕРГЕТИЧЕСКОЙ ЯРКОСТИ ИМПУЛЬСНЫХ ПЛАЗМЕННЫХ ИЗЛУЧАТЕЛЕЙ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Instruments of measurement of spectral radiance of puis
plasma source. Verification procedure
ГОСТ Р 8.893-2015
ОКС 17.020
Дата введения
1 августа 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 386 "Основные нормы и правила по обеспечению единства измерений в области ультрафиолетовой спектрорадиометрии"
3 УТВЕРЖДЕН И ВВЕДЕН в действие приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2015 г. N 1210-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на средства измерений (далее - СИ) амплитудного значения спектральной плотности энергетической яркости (далее - СПЭЯ) импульсных плазменных излучателей - радиометры-яркомеры.
Радиометры-яркомеры обеспечивают в диапазоне длин волн 200 - 400 нм измерения амплитудного значения СПЭЯ плазменных излучателей в динамическом диапазоне, нижняя граница которого составляет не более 107 Вт/(м3·ср), верхняя - не менее 1010 Вт/(м3·ср). Радиометры-яркомеры на основе оптической системы формирования изображения излучателя, монохроматора, приемника УФ излучения - фотоэлемента или фотоумножителя, обеспечивающих временное разрешение импульса длительностью 1 - 100 мкс, и цифровой осциллограф для регистрации и обработки сигналов.
Методы оценки погрешностей радиометров-яркомеров, представленные в настоящей методике, соответствуют рекомендациям N 53 Международной комиссии по освещению.
Межповерочный интервал - один год.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.197-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, потока и силы излучения в диапазоне длин волн 0,001 - 1,600 мкм
ГОСТ Р 8.736-2011 Государственная система обеспечения единства измерений. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Операции поверки
При проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1
Наименование операции Номер пункта настоящего стандарта Проведение операций при поверке
первичной периодической
Внешний осмотр 8.1 + +
Опробование 8.2 + +
Определение метрологических характеристик 8.3 + +
Определение погрешности спектральной коррекции чувствительности 8.3.1 + +
Определение погрешности абсолютной чувствительности в диапазоне длин волн от 200 до 400 нм 8.3.2 + +
Определение погрешности, возникающей из-за отклонения коэффициента линейности от единицы. Определение границ диапазона измерений СПЭЯ 8.3.3 + -
Оформление результатов поверки 10 + +
4. Средства поверки
При проведении поверки применяются средства, представленные в таблице 2.
Таблица 2
Номер пункта стандарта Наименование средств поверки, нормативные документы, метрологические характеристики
8.3.1 Установка для измерений СПЭЯ в диапазоне длин волн от 200 до 400 нм в составе государственного эталона СПЭЯ импульсного излучения ВЭТ 84-10-2003 по ГОСТ 8.197. Относительное суммарное среднее квадратическое отклонение (СКО) - не более 3%
8.3.2 Установка для измерений абсолютной чувствительности радиометров-яркомеров в диапазоне длин волн от 200 до 400 нм в составе государственного эталона СПЭЯ импульсного излучения ВЭТ 84-10-2003 по ГОСТ 8.197. Относительное суммарное СКО - не более 3%
8.3.3 Установка для измерений коэффициента линейности чувствительности радиометров-яркомеров в составе государственного эталона СПЭЯ импульсного излучения ВЭТ 84-10-2003 по ГОСТ 8.197. Относительное суммарное СКО - не более 4%
5. Требования к квалификации поверителей
Поверку должны проводить лица, аттестованные в качестве поверителей, освоившие работу с радиометрами-яркомерами и используемыми средствами поверки, изучившие настоящую методику и эксплуатационную документацию на средства поверки и радиометры-яркомеры.
6. Требования безопасности
При поверке радиометров-яркомеров в диапазоне длин волн 200 - 400 нм соблюдают правила электробезопасности. Измерения должны проводить два оператора, аттестованные по группе электробезопасности не ниже III, прошедшие инструктаж на рабочем месте по безопасности труда при эксплуатации электрических установок.
7. Условия поверки
При проведении поверки должны соблюдаться следующие условия:
- температура окружающей среды ........................ (20 +/- 5) °C;
- относительная влажность воздуха ..................... (65 +/- 15)%;
- атмосферное давление ................................ (84 - 104) кПа;
- напряжение питающей сети ............................ (220 +/- 4) В;
- частота питающей сети ............................... (50 +/- 1) Гц.
8. Подготовка и проведение поверки
Методика поверки радиометров-яркомеров включает подготовку к поверке, внешний осмотр, опробование и определение метрологических характеристик. При подготовке к поверке радиометров-яркомеров необходимо включить все приборы в соответствии с их инструкциями по эксплуатации.
8.1 Внешний осмотр
При внешнем осмотре должно быть установлено:
- соответствие комплектности радиометров-яркомеров паспортным данным;
- отсутствие механических повреждений блоков радиометров-яркомеров, сохранность соединительных кабелей и сетевых разъемов;
- четкость надписей на панели радиометров-яркомеров;
- наличие маркировки (тип и заводской номер радиометров-яркомеров);
- отсутствие сколов, царапин и загрязнений на оптических деталях радиометров-яркомеров.
8.2 Опробование
При опробовании должно быть установлено:
- наличие показаний радиометра-яркомера при освещении УФ излучением;
- правильное функционирование переключателей пределов измерений, режимов работы радиометров-яркомеров.
8.3 Определение метрологических характеристик
8.3.1 Определение погрешности спектральной коррекции чувствительности
Погрешность радиометра-яркомера, вызванную неидеальной спектральной коррекцией чувствительности, определяют по результатам измерений отклонений
