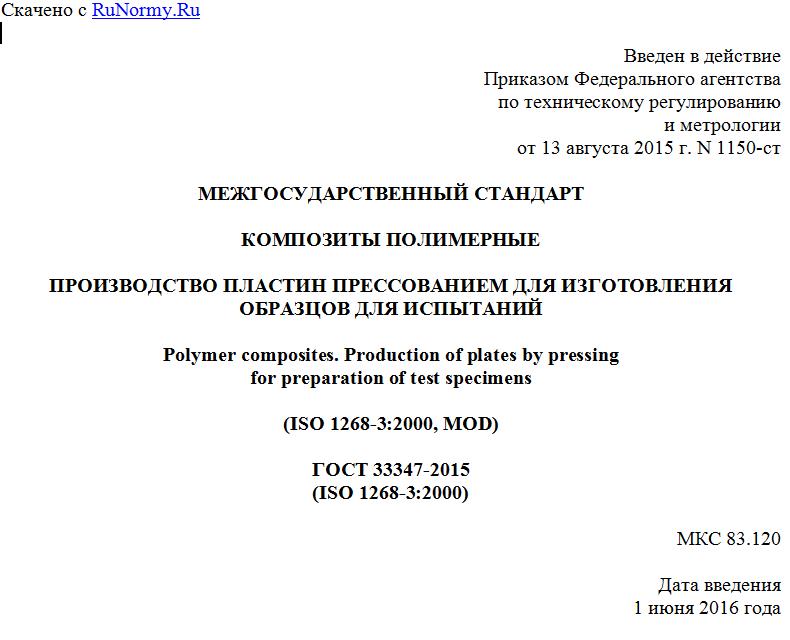

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 августа 2015 г. N 1150-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОМПОЗИТЫ ПОЛИМЕРНЫЕ
ПРОИЗВОДСТВО ПЛАСТИН ПРЕССОВАНИЕМ ДЛЯ ИЗГОТОВЛЕНИЯ
ОБРАЗЦОВ ДЛЯ ИСПЫТАНИЙ
Polymer composites. Production of plates by pressing
for preparation of test specimens
(ISO 1268-3:2000, MOD)
ГОСТ 33347-2015
(ISO 1268-3:2000)
МКС 83.120
Дата введения
1 июня 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Объединением юридических лиц "Союз производителей композитов" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 18 июня 2015 г. N 47)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 августа 2015 г. N 1150-ст межгосударственный стандарт ГОСТ 33347-2015 (ISO 1268-3:2000) введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 1268-3:2000 Fibre-reinforced plastics - Methods of producing test plates - Part 3: Wet compression moulding (Композиты полимерные, армированные волокном. Методы изготовления пластин для испытаний. Часть 3. Прессование) путем изменения отдельных структурных элементов, слов и фраз.
Текст измененных отдельных структурных элементов выделен в стандарте одиночной вертикальной полужирной линией на полях слева (четные страницы) и на полях справа (нечетные страницы) от соответствующего текста. Разъяснение причин изменения структурных элементов приведено в дополнительном приложении ДА.
Измененные отдельные слова, фразы выделены в тексте курсивом. Слова и фразы изменены с целью соблюдения норм русского языка и принятой терминологии.
Дополнительное положение приведено в 8.3 и заключено в рамки из тонких линий. Дополнительное положение приведено с целью установления необходимого оборудования для проведения испытания.
В настоящем стандарте исключен структурный элемент "Введение" в соответствии с ГОСТ 1.3-2008, пункт 8.2.1.2.
В стандарт внесены следующие редакционные изменения:
- наименьшие значения величин оформлены в соответствии с требованиями ГОСТ 1.5-2001 (пункт 4.1.4);
- диапазоны числовых значений величин приведены в соответствии с требованиями ГОСТ 1.5-2001 (пункт 4.14.4).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Информация о замене ссылок приведена в дополнительном приложении ДБ.
Сравнение структуры международного стандарта со структурой настоящего стандарта приведено в дополнительном приложении ДВ.
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого разработан настоящий межгосударственный стандарт имеются в информационном фонде технических регламентов и стандартов
Степень соответствия - модифицированная (MOD)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на полимерные композиты и устанавливает общие требования к изготовлению пластин прессованием, используемых для изготовления образцов для испытаний, которые предназначены для определения водопоглощения по стандарту [1], механических характеристик при изгибе по стандарту [2], при ударных нагрузках по стандартам [3], [4], при растяжении по стандарту [5].
Настоящий стандарт применяют совместно с ГОСТ 33345.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 15139-69 Пластмассы. Методы определения плотности (объемной массы)
ГОСТ 25271-93 (ИСО 2555-89) Пластмассы. Смолы жидкие, эмульсии или дисперсии. Определение кажущейся вязкости по Брукфильду
ГОСТ 33345-2015 (ISO 1268-1:2001) Композиты полимерные. Производство пластин для изготовления образцов для испытаний. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Требования безопасности
Требования безопасности - по ГОСТ 33345.
4. Сущность метода
Армирующий наполнитель укладывают на нижнюю формовочную пластину, заливают в значительном количестве подходящую смолу. Под давлением опускают верхнюю формовочную пластину. Расстояние между верхней и нижней формовочными пластинами регулируют при помощи прокладок, таким образом изменяя относительное количество армирующего наполнителя и смолы.
5. Материалы
5.1 Армирующие наполнители
В качестве армирующих наполнителей используют стеклянные маты или ткани.
Армирующие наполнители должны быть нерастворимы в смоле.
5.2 Смола
Используют ненасыщенную полиэфирную смолу вязкостью не менее 1000 МПа. Вязкость смолы определяют по ГОСТ 25271 при температуре 23 °C.
Примечание - Данное значение вязкости получают путем добавления не менее 50 частей наполнителя на 100 частей смолы.
В смолу вводят добавки, облегчающие извлечение пластин из формы, а также катализаторы и отвердители в соответствии с рекомендациями производителя смолы, обеспечивающие требуемый срок годности и время гелеобразования.
Примечание - При отверждении смолы, вследствие экзотермической реакции, температура формовочных пластин увеличивается (обычно до температуры от 30 °C до 60 °C). В связи с этим время гелеобразования в процессе прессования сокращается.
6. Размеры пластин
Пластины изготовляют круглой формы, диаметром 300 мм, или квадратной формы, длиной и шириной 300 мм.
Толщина пластин должна быть равна 4 мм.
7. Содержание армирующего наполнителя
Содержание армирующего наполнителя должно соответствовать:
- при армировании матами от 20% масс. до 40% масс.;
- при армировании тканями или другими мультиаксиальными материалами от 40% масс. до 60% масс.
8. Оборудование
