"ГОСТ 33349-2015 (ISO 1268-5:2001). Межгосударственный стандарт. Композиты полимерные. Производство пластин намоткой для изготовления образцов для испытаний"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

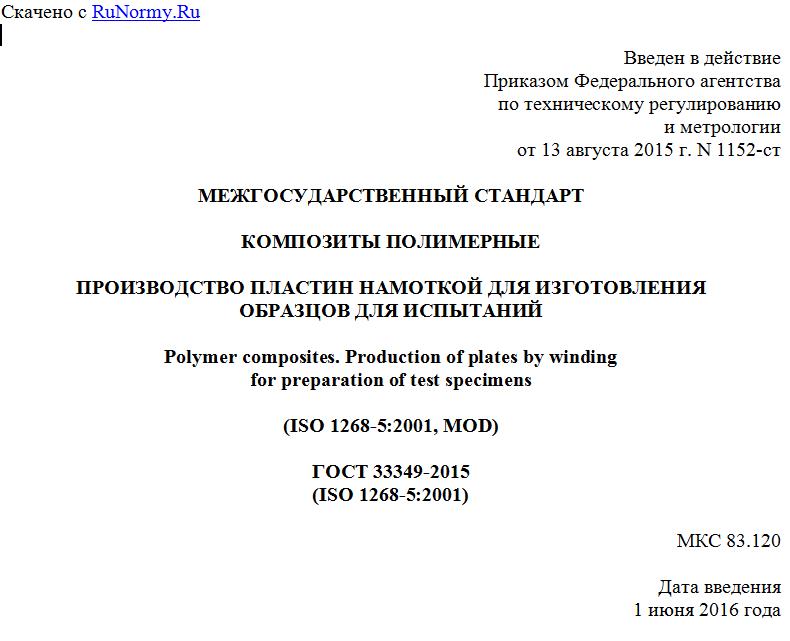

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 августа 2015 г. N 1152-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОМПОЗИТЫ ПОЛИМЕРНЫЕ

ПРОИЗВОДСТВО ПЛАСТИН НАМОТКОЙ ДЛЯ ИЗГОТОВЛЕНИЯ
ОБРАЗЦОВ ДЛЯ ИСПЫТАНИЙ

Polymer composites. Production of plates by winding
for preparation of test specimens

(ISO 1268-5:2001, MOD)

ГОСТ 33349-2015
(ISO 1268-5:2001)

МКС 83.120

Дата введения
1 июня 2016 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Объединением юридических лиц "Союз производителей композитов" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 18 июня 2015 г. N 47-2015)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 августа 2015 г. N 1152-ст межгосударственный стандарт ГОСТ 33349-2015 (ISO 1268-5:2001) введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 1268-5:2001 Fibre-reinforced plastics - Methods of producing test plates - Part 5: Filament winding (Композиты полимерные, армированные волокном. Методы изготовления пластин для испытаний. Часть 5. Намотка) путем изменения содержания положений, структурных элементов, отдельных слов, фраз с целью соблюдения норм русского языка и принятой терминологии.
Текст измененных положений, элементов выделен в стандарте одиночной вертикальной полужирной линией на полях слева (четные страницы) или справа (нечетные страницы) от соответствующего текста.
Содержание измененных положений, структурных элементов международного стандарта приведено в дополнительном приложении ДА.
Разъяснение причин изменения положений, структурных элементов приведено в примечаниях в приложении ДА.
Измененные фразы и слова выделены в тексте курсивом.
Дополнительное положение приведено в 8.6 и заключено в рамки из тонких линий. Дополнительное положение приведено с целью установления необходимого оборудования для проведения испытания.
В настоящем стандарте исключен структурный элемент "Введение" в соответствии с ГОСТ 1.3-2008, пункт 8.2.1.2.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие модифицированные межгосударственные стандарты.
Информация о замене ссылок приведена в дополнительном приложении ДБ.
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого разработан настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеется в Федеральном информационном фонде технических регламентов и стандартов.
Степень соответствия - модифицированная (MOD)
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на полимерные композиты, матрица которых образована из полиэфирных или эпоксидных смол и армирована стеклянными ровингами, и устанавливает общие требования к изготовлению пластин намоткой, используемых для изготовления образцов для испытаний, которые предназначены для определения механических характеристик.
Настоящий стандарт также распространяется на полимерные композиты, матрица которых образована из других типов термореактивных смол и армирована нитями, лентами, тканями.
Настоящий стандарт применяют совместно с ГОСТ 33345.

2. Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ 33345-2015 (ISO 1268-1:2001) Композиты полимерные. Производство пластин для изготовления образцов для испытаний. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Требования безопасности

Требования безопасности - по ГОСТ 33345.

4. Сущность метода

Ровинг, пропитанный смолой, наматывают в несколько последовательных слоев на оправку.
Проводят полимеризацию пластин либо в прессе с обогреваемыми плитами, либо в печи.

5. Материалы

5.1 В качестве армирующего наполнителя используют ровинги линейной плотностью от 200 до 4800 текс.
Для достижения заданной линейной плотности допускается комбинировать ровинги с более низкой линейной плотностью.
Предварительно пропитанные волокна не используют.
5.2 Используют полиэфирную или эпоксидную смолу вязкостью не более 0,4 Па·с (при температуре намотки) и минимальным сроком годности, при котором увеличение вязкости смолы (при температуре намотки) в конце намотки не превышало 40% от начального значения.
В смолу вводят катализаторы и отвердители в соответствии с рекомендациями производителя смолы, обеспечивающие требуемый срок годности.

6. Размеры пластин

Размеры пластин устанавливают в нормативном документе или технической документации на изделие, для определения характеристик которых изготовляют из пластин образцы для испытаний (далее - изделие). Если в этой документации не установлены размеры пластин, пластины изготовляют прямоугольной формы, длиной не менее 300 мм, шириной не менее 220 мм.

7. Содержание армирующего наполнителя

Содержание армирующего наполнителя в пластине должно быть (70 +/- 1)% масс.

8. Оборудование

8.1 Шпулярник, оборудованный натяжителями, обеспечивающими натяжение ровинга от 0 до 15 Н.
Примечание - Натяжение ровинга измеряют до его прохождения через пропиточную ванну.

8.2 Намоточный станок (см. рисунок 1), обеспечивающий:
- плавное регулирование скорости вращения шпинделя в диапазоне от 0 до 70 об/мин;
- регулируемый шаг намотки в диапазоне от 0,5 до 5 мм (шаг намотки равен расстоянию, которое проходит раскладчик за полный оборот оправки);



1 - приемный направляющий ролик; 2 - устройства для
задержания пены; 3 - подающий направляющий ролик;
