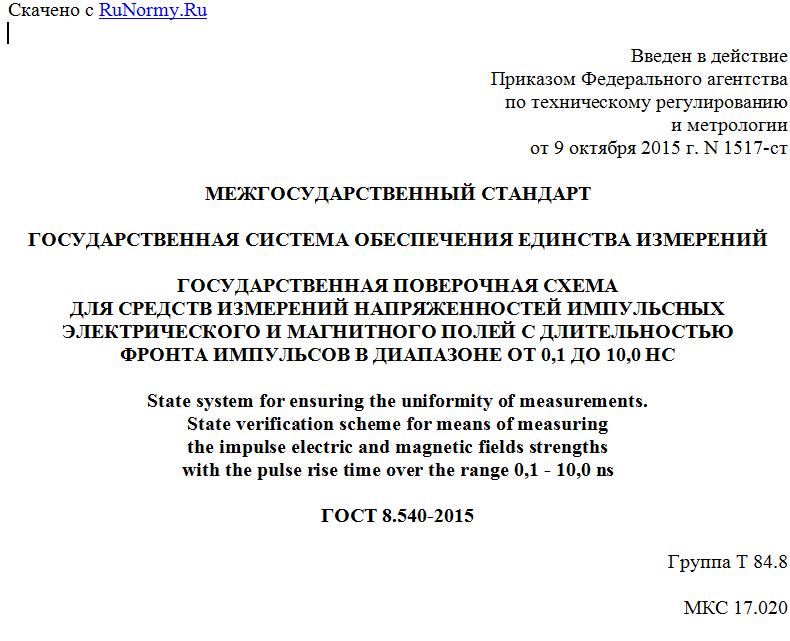

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 октября 2015 г. N 1517-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ НАПРЯЖЕННОСТЕЙ ИМПУЛЬСНЫХ
ЭЛЕКТРИЧЕСКОГО И МАГНИТНОГО ПОЛЕЙ С ДЛИТЕЛЬНОСТЬЮ
ФРОНТА ИМПУЛЬСОВ В ДИАПАЗОНЕ ОТ 0,1 ДО 10,0 НС
State system for ensuring the uniformity of measurements.
State verification scheme for means of measuring
the impulse electric and magnetic fields strengths
with the pulse rise time over the range 0,1 - 10,0 ns
ГОСТ 8.540-2015
Группа Т 84.8
МКС 17.020
Дата введения
1 сентября 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2015 г. N 1517-ст межгосударственный стандарт ГОСТ 8.540-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2016 г.
5 ВЗАМЕН ГОСТ 8.540-2011
6 ПЕРЕИЗДАНИЕ. Февраль 2019 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на государственный первичный специальный эталон и государственную поверочную схему для средств измерений напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс (рисунок А.1 приложения А), и устанавливает назначение государственного первичного специального эталона единиц напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс, комплекс основных средств измерений, входящих в его состав, основные метрологические характеристики эталона и порядок передачи единиц напряженностей импульсных электрического - вольт на метр (В/м) и магнитного - ампер на метр (А/м) полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс от государственного первичного специального эталона единиц напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс с помощью вторичных (рабочих) эталонов рабочим средствам измерений с указанием погрешностей, неопределенностей и основных методов поверки.
2 Эталоны
2.1 Государственный первичный специальный эталон
2.1.1 Государственный первичный специальный эталон предназначен для воспроизведения и хранения единиц напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс и передачи единицы при помощи вторичных (рабочих эталонов) рабочим средствам измерений с целью обеспечения единства измерений.
2.1.2 В основу измерений напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс должны быть положены единицы, воспроизводимые указанным эталоном.
2.1.3 Государственный первичный специальный эталон состоит из комплекса следующих технических средств, вспомогательных устройств и специальных инженерных сооружений:
- полеобразующая система ПС-1 типа ТЕМ-ячейки с двумя рабочими зонами в наносекундном диапазоне;
- полеобразующая система ПС-2 типа ТЕМ-ячейки в субнаносекундном диапазоне;
- генератор импульсов высокого напряжения экспоненциальной формы с источником питания Г-1;
- высоковольтный генератор ступенчатых импульсов с кабельным накопителем Г-2;
- высоковольтный полупроводниковый генератор ступенчатых импульсов Г-3;
- комплект генераторов ступенчатых импульсов напряжения Г-4;
- компаратор напряженности импульсного электрического поля экспоненциальной формы КЕ-1;
- компаратор напряженности импульсного магнитного поля экспоненциальной формы КН-1;
- компаратор напряженности импульсного электрического поля ступенчатой формы КЕ-2;
- компаратор напряженности импульсного электрического поля ступенчатой формы КЕ-3;
- система стабилизации и управления;
- система регистрации и обработки результатов измерений в составе:
- специальных лабораторных экранированных помещений с требуемыми климатическими условиями.
Государственный первичный специальный эталон обеспечивает режимы работы в соответствии со схемами воспроизведения, приведенными в таблице 1.
Таблица 1
Режимы работы государственного первичного
специального эталона
Форма воспроизводимого импульса Режим Схема воспроизведения
Тип генератора Тип полеобразующей системы
Экспоненциальная 1 Г-1 ПС-1
Ступенчатая 2 Г-2 ПС-1
3 Г-2 ПС-2
4 Г-3 ПС-1
5 Г-3 ПС-2
6 Г-4 ПС-1
7 Г-4 ПС-2
2.1.4 Диапазоны значений импульсных напряженностей электрического E и магнитного H полей, в которых воспроизводятся единицы, с указанием длительности фронта импульсов между уровнями 0,1 и 0,9 от установившегося значения напряженности, постоянной времени спада на уровне 0,367 от установившегося значения напряженности и длительности импульса на уровне 0,5 от установившегося значения напряженности, приведены в таблице 2.
Таблица 2
Диапазоны значений, в которых воспроизводятся единицы
Форма воспроизводимого импульса Режим Длительность фронта импульса, с Постоянная времени спада/длительность импульса, с E поле, В/м H поле, А/м
Экспоненциальная 1 8,0·10-9, не более 1,5·10-4, не менее 1,0·104 - 2,0·105 26,0 - 5,3·102
Ступенчатая 2 1,0·10-9, не более 1,0·10-7, не менее 1,0·103 - 1,0·105 2,6 - 2,6·102
3 1,0·10-9, не более 1,0·10-7, не менее 3,0·103 - 3,0·105 80,0 - 8,0·102
4 5,0·10-10, не более 3,0·10-8, не менее 3,5·104 - 1,0x105 80,0 - 2,6·102
5 1,0·10-10, не более 3,0·10-8, не менее 1,0·105 - 3,0·105 2,6·102 - 8,0·102
6 5,0·10-10 - 1,0·10-8 1,0·10-9 - 1,0 3,0 - 40,0 8,0·10-3 - 1,0·10-1
7 1,0·10-10 - 1,0·10-8 1,0·10-9 - 1,0 10,0 - 1,3·102 2,6·10-2 - 3,5·10-1
2.1.5 Первичный специальный эталон обеспечивает воспроизведение единиц напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс со средним квадратическим отклонением So результата измерений, не превышающим 0,4·10-2 при импульсах экспоненциальной и ступенчатой формы при 50 независимых наблюдениях.
Границы неисключенной систематической погрешности , стандартной неопределенности uA, оцененной по типу A, стандартной неопределенности uB, оцененной по типу B, суммарной стандартной неопределенности uС и расширенной неопределенности UР при доверительной вероятности 0,99 и коэффициенте охвата 1,71 для установленных режимов работы эталона при воспроизведении импульсных напряженностей электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс не превышают установленных значений, приведенных в таблице 3.
Таблица 3
Значения погрешностей и неопределенностей
в установленных режимах работы эталона
Форма воспроизводимого импульса Режим , % uA, % uB, % uС, % UР, %
E H E H E H E H E H
Экспоненциальная 1 1,0 2,0 0,4 0,4 0,4 0,8 0,5 0,9 0,9 1,5
Ступенчатая 2 6,0 6,5 0,4 0,4 2,4 2,5 2,5 2,6 4,2 4,4
3 7,5 8,0 0,4 0,4 3,1 3,1 3,1 3,1 5,4 5,4
4 8,0 8,5 0,1 0,1 3,3 3,4 3,3 3,4 5,6 5,7
5 8,5 8,5 0,1 0,1 3,4 3,4 3,4 3,4 5,7 5,7
6 3,0 3,5 0,1 0,1 1,2 1,4 1,2 1,4 2,1 2,4
7 3,0 3,0 0,1 0,1 1,2 1,2 1,2 1,2 2,1 2,1
Нестабильность государственного первичного специального эталона v за год составляет 2·10-3.
2.1.6 Для обеспечения воспроизведения единиц напряженностей импульсных электрического и магнитного полей с длительностью фронта импульсов в диапазоне от 0,1 до 10,0 нс с указанной точностью должны соблюдать правила содержания и применения эталона, утвержденные в установленном порядке.
