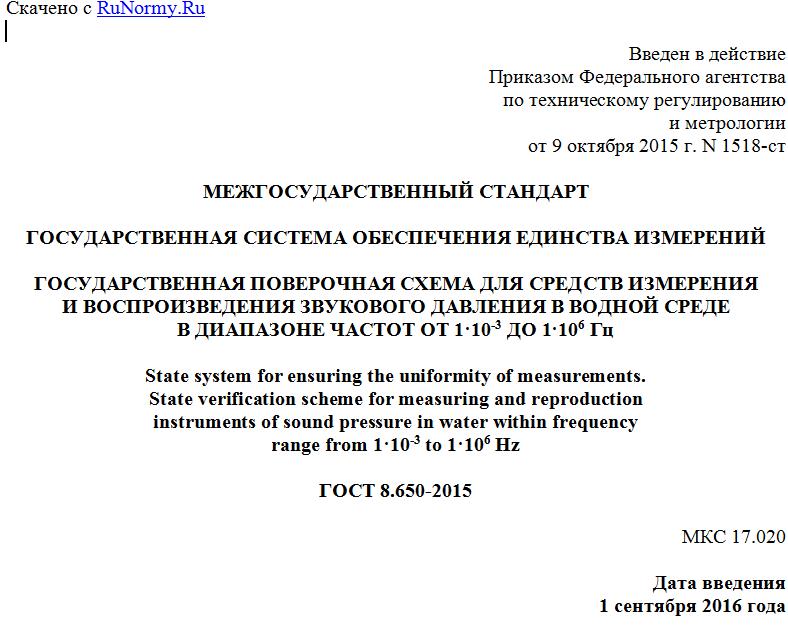

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 октября 2015 г. N 1518-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЯ
И ВОСПРОИЗВЕДЕНИЯ ЗВУКОВОГО ДАВЛЕНИЯ В ВОДНОЙ СРЕДЕ
В ДИАПАЗОНЕ ЧАСТОТ ОТ 1·10-3 ДО 1·106 Гц
State system for ensuring the uniformity of measurements.
State verification scheme for measuring and reproduction
instruments of sound pressure in water within frequency
range from 1·10-3 to 1·106 Hz
ГОСТ 8.650-2015
МКС 17.020
Дата введения
1 сентября 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2015 г. N 1518-ст межгосударственный стандарт ГОСТ 8.650-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
6 ПЕРЕИЗДАНИЕ. Февраль 2019 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на государственную поверочную схему для средств измерения и воспроизведения звукового давления в водной среде в диапазоне звуковых давлений до 1·103 Па в диапазоне частот от 1·10-3 до 1·106 Гц [см. рисунок А.1 (приложение А)] и устанавливает порядок передачи единицы коэффициента преобразования звукового давления в электрический сигнал (далее - коэффициент преобразования по давлению, В/Па) и единицы коэффициента преобразования колебательной скорости в электрический сигнал [далее - коэффициент преобразования по скорости, В/(м/с)] от государственного первичного специального эталона единицы звукового давления в водной среде - Паскаля в диапазоне звуковых давлений от 0,5 до 1·103 Па и в диапазоне частот от 1·10-3 до 1·106 Гц (далее - государственный первичный специальный эталон) с помощью вторичных и рабочих эталонов 1-го и 2-го разрядов рабочим средствам измерений с указанием границ погрешностей средств измерений и основных методов поверки.
Порядок передачи коэффициентов преобразования вне диапазона частот от 1·10-3 до 1·106 Гц или при звуковых давлениях более 1·103 Па согласовывается с Государственным научным метрологическим институтом - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ГНМИ ФГУП "ВНИИФТРИ").
2 Эталоны
2.1 Государственный первичный специальный эталон применяют для передачи единиц коэффициентов преобразования по давлению и по скорости вторичным эталонам, рабочим эталонам 1-го разряда и рабочим средствам измерений (высокоточным измерительным гидрофонам) с границами погрешности от 0,1 до 0,5 дБ при доверительной вероятности P = 0,99 в диапазоне звуковых давлений от 0,5 до 1·103 Па и в диапазоне частот от 1·10-3 до 1·106 Гц методами сличений с помощью компаратора, косвенных и прямых измерений. Среднее квадратическое отклонение (СКО) результата измерений при 12 независимых измерениях не превышает (0,2...1,0)·10-2 в зависимости от диапазона частот. Неисключенная систематическая погрешность (НСП) не превышает (1,0...4,0)·10-2 в зависимости от диапазона частот.
2.2 В качестве вторичных эталонов используют измерительные установки, предназначенные для воспроизведения и передачи единиц коэффициентов преобразования по давлению и по скорости.
2.3 Доверительные границы суммарной погрешности при вероятности P = 0,99 не должны превышать:
- (2 ...6)·10-2 в диапазоне частот от 1·10-3 до 1·106 Гц для вторичных эталонов единицы звукового давления;
- (5 ... 7)·10-2 в диапазоне частот от 5 до 1·104 Гц для вторичных эталонов единицы колебательной скорости.
2.4 Между вторичными эталонами проводят сличения по программе, согласованной с ученым хранителем государственного первичного эталона.
2.5 Вторичные эталоны применяют для передачи единиц коэффициентов преобразования по давлению в диапазоне частот от 1·10-3 до 1·106 Гц и по скорости в диапазоне частот от 5 до 1·104 Гц - рабочим эталонам 1-го разряда и рабочим средствам измерений (измерительным гидрофонам) и приемникам колебательной скорости с границами погрешности от 0,5 до 1,5 дБ при доверительной вероятности P = 0,95 методом прямых измерений.
3 Рабочие эталоны
3.1 Рабочие эталоны 1-го разряда
3.1.1 В качестве рабочих эталонов 1-го разряда используют преобразователи звукового давления в диапазоне частот от 1·10-3 до 1·103 Гц, гидрофоны в диапазоне частот от 1·10-3 до 1·106 Гц и приемники колебательной скорости в диапазоне частот от 5 до 1·104 Гц.
3.1.2 Границы погрешности рабочих эталонов 1-го разряда составляют от 0,5 до 1,5 дБ при доверительной вероятности P = 0,95.
3.1.3 Рабочие эталоны 1-го разряда применяют для передачи единиц коэффициентов преобразования по давлению и по скорости рабочим эталонам 2-го разряда методами прямых или косвенных измерений.
3.2 Рабочие эталоны 2-го разряда
3.2.1 В качестве рабочих эталонов 2-го разряда для воспроизведения звукового давления используют измерительные установки в диапазоне частот от 1·10-3 до 1·106 Гц, измерительные установки при избыточном статическом давлении pст от 0,1 до 63 МПа в диапазоне частот от 1·10-1 до 1·103 Гц и измерительные установки для воспроизведения колебательной скорости в диапазоне частот от 5 до 1·104 Гц.
3.2.2 Границы погрешности рабочих эталонов 2-го разряда составляют от 0,7 до 3,0 дБ при доверительной вероятности P = 0,95.
3.2.3 Рабочие эталоны 2-го разряда применяют для поверки и калибровки рабочих средств измерений методом прямых измерений.
4 Рабочие средства измерений
4.1 В качестве рабочих средств измерений в диапазоне частот от 1·10-3 до 1·106 Гц используют измерительные гидрофоны, приемники колебательной скорости, измерители звукового давления, излучатели и гидроакустические антенны.
4.2 Границы погрешности рабочих средств измерений составляют от 0,5 до 5,0 дБ при доверительной вероятности P = 0,95.
Примечание - На рисунке А.1 (приложение А) приняты следующие обозначения и сокращения, относящиеся к государственному первичному специальному эталону: uA - стандартная неопределенность, оцененная по типу A; uB - стандартная неопределенность, оцененная по типу B.
Приложение А
(обязательное)
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЯ
И ВОСПРОИЗВЕДЕНИЯ ЗВУКОВОГО ДАВЛЕНИЯ В ВОДНОЙ СРЕДЕ
В ДИАПАЗОНЕ ЧАСТОТ ОТ 1·10-3 ДО 1·106 Гц
Рисунок А.1
