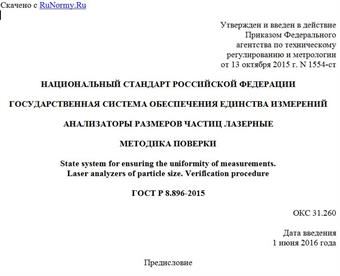

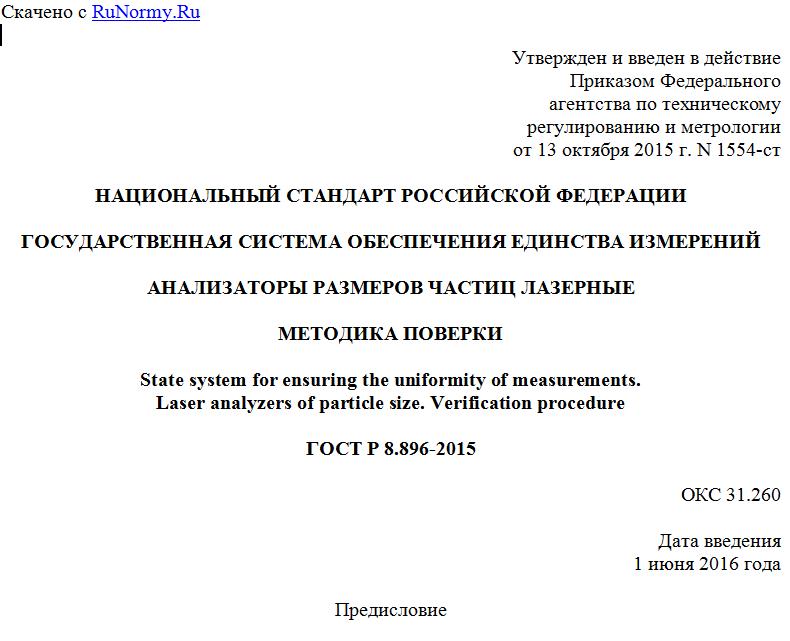

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 октября 2015 г. N 1554-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
АНАЛИЗАТОРЫ РАЗМЕРОВ ЧАСТИЦ ЛАЗЕРНЫЕ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Laser analyzers of particle size. Verification procedure
ГОСТ Р 8.896-2015
ОКС 31.260
Дата введения
1 июня 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 октября 2015 г. N 1554-ст
4 В настоящем стандарте реализованы нормы законов РФ "Об обеспечении единства измерений", "О защите прав потребителей", "О техническом регулировании"
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на лазерные анализаторы размеров частиц, работа которых основана на принципах динамического рассеяния света и лазерной дифракции и предназначенные для измерения средних размеров и распределений по размерам частиц в диапазоне от 0,6 нм до 300 мкм (далее - анализаторы) и устанавливает методику их первичной и периодической поверок.
Поверке подлежат лазерные анализаторы размеров частиц, прошедшие испытания в целях утверждения типа, выпускаемые из производства, выходящие из ремонта, и находящиеся в эксплуатации в порядке, предусмотренном правилами по метрологии [1].
При утверждении методик поверки на конкретные средства измерений отдельные процедуры поверки, рекомендованные настоящим стандартом, могут исключаться или заменяться другими процедурами, исходя из их специфики.
Межповерочный интервал - не более одного года.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.606 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 1770 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 6709 Вода дистиллированная. Технические условия
ГОСТ 29227 Посуда лабораторная стеклянная. Пипетки градуированные. Часть 1. Общие требования
ГОСТ 31581 Лазерная безопасность. Общие требования безопасности при разработке и эксплуатации лазерных изделий
ГОСТ ИСО 14644-1 Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха
ГОСТ Р 8.774 Государственная система обеспечения единства измерений. Дисперсный состав жидких сред. Определение размеров частиц по динамическому рассеянию света
ГОСТ Р 8.777 Государственная система обеспечения единства измерений. Дисперсный состав аэрозолей и взвесей. Определение размеров частиц по дифракции лазерного излучения
ГОСТ Р 12.1.019 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 52501 Вода для лабораторного анализа. Технические условия
ГОСТ Р 53228 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины и определения по ГОСТ Р 8.606, ГОСТ Р 8.777, а также следующие термины с соответствующими определениями:
3.1 гидродинамический диаметр; DН; (hydrodynamic diameter, DН): Диаметр сферической частицы, которая имела бы в данной жидкости тот же коэффициент диффузии, что и измеряемая частица. Для расчета DН используются значения вязкости, показателя преломления и температуры жидкости.
3.2 распределение по интенсивности (intensity distribution): Относительный вклад частиц с данным значением DН в интенсивность рассеянного излучения.
3.3 коэффициент корреляции: Мера корреляции (совпадения) между двумя сигналами.
3.4 коэффициент автокорреляции: Мера корреляции (совпадения) между сигналом и его реализацией, сдвинутой (задержанной) по времени.
3.5 автокорреляционная функция: Зависимость коэффициента автокорреляции от времени сдвига (задержки).
3.6 средний гидродинамический диаметр (Z average): Значение DН, которое вычисляется из автокорреляционной функции в предположении, что все частицы имеют одинаковый размер.
3.7 квантили распределения частиц по размерам: Численные показатели, характеризующие функцию распределения частиц по размерам, каждый из квантилей равен диаметру, который не превышается заданным процентом частиц.
Примечание - Например, D(10) - диаметр, который не превышается 10% частиц, D(50) - диаметр, который не превышается 50% частиц и т.д. Совокупность квантилей D(10), D(25), D(50), D(75) и D(90) достаточно полно характеризует распределение частиц по размерам.
3.8 фосфатный буферный раствор (phosphate buffer saline - PBS): Раствор гидрофосфата натрия (Na2PO4·H2O) в дистиллированной воде.
4. Операции поверки
4.1 При проведении первичной и периодической поверки должны быть выполнены следующие операции:
- внешний осмотр по 9.1;
- опробование по 9.2;
- подготовка к поверке и проведение поверки по 9.3;
- определение систематической составляющей погрешности и относительного СКО случайной составляющей погрешности при измерении средних диаметров частиц по 9.4;
- определение параметров распределения частиц по размерам <1> по 9.5.
--------------------------------
<1> Выполняется только для анализаторов, работающих на принципе лазерной дифракции.
4.2 При получении отрицательных результатов хотя бы одной операции поверку прекращают.
5. Средства поверки
5.1 При проведении поверки используют государственные стандартные образцы (ГСО) и/или аттестованные смеси, содержащие монодисперсные взвеси или аэрозоли частиц известных размеров [2] и [3]. Для значений диаметров от 2,8 нм до 290 нм более могут быть выбраны стандартные образцы, рекомендованные для поверки лазерных анализаторов размеров частиц, приведенные в таблице 1.
Таблица 1
Стандартные образцы, рекомендованные для поверки
Порядковый номер Наименование стандартного образца Средний диаметр частиц Границы основной погрешности (P = 0,95) Производитель
1 ГСО N 10447-2014 2,8 - 4 нм <*> +/- 0,5 нм ИБМХ, НИЦ "Курчатовский институт"
2 ГСО N 10446-2014 5,8 - 7,8 нм <*> +/- 0,4 нм ИБМХ, НИЦ "Курчатовский институт"
3 ГСО N 9629-2010 10 нм <*>; 30 нм <*>; 60 нм 2 нм; 3 нм; 4 нм ФГУП "ВНИИОФИ"
4 ГСО N 9967-2011 25 нм <*>; 70 нм 5,8 нм; 3,0 нм
5 Эталонный материал Д020 (0,175 - 0,250) мкм +/- 5% ФГУП "ВНИИМ"
6 ГСО N 7967-2001 (0,35 - 0,45) мкм +/- 5%
7 ГСО N 9359-2009 (3,6 - 4,5) мкм +/- 5%
8 ГСО N 9366-2009 (51 - 63) мкм <**> +/- 5%
9 ГСО N 9370-2009 (242 - 290) мкм <**> +/- 5%
<*> Только для приборов, основанных на принципе динамического рассеяния света. <**> Только для приборов, основанных на принципе лазерной дифракции.
5.2 Допускается применять для поверки аттестованные смеси, удовлетворяющие требованиям [2] - [4].
5.3 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемого анализатора с требуемой точностью.
