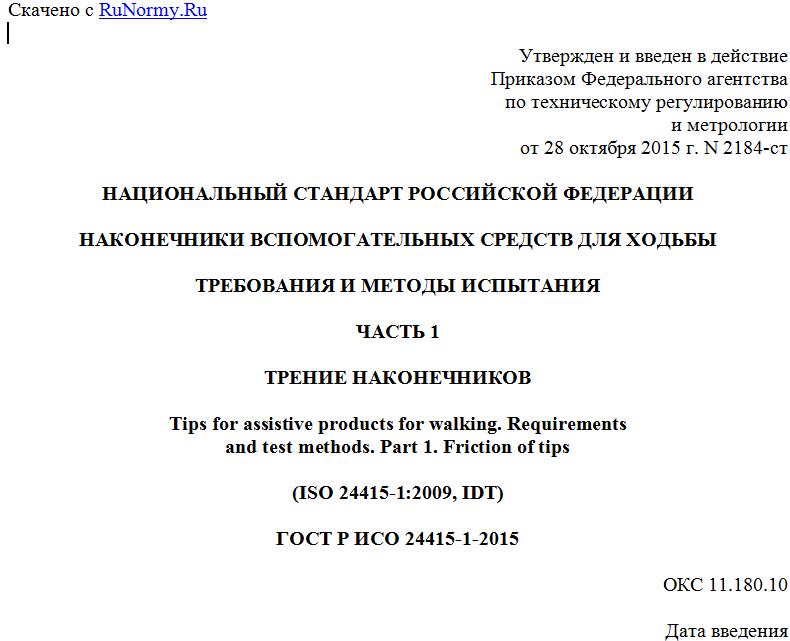

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 октября 2015 г. N 2184-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НАКОНЕЧНИКИ ВСПОМОГАТЕЛЬНЫХ СРЕДСТВ ДЛЯ ХОДЬБЫ
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЯ
ЧАСТЬ 1
ТРЕНИЕ НАКОНЕЧНИКОВ
Tips for assistive products for walking. Requirements
and test methods. Part 1. Friction of tips
(ISO 24415-1:2009, IDT)
ГОСТ Р ИСО 24415-1-2015
ОКС 11.180.10
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ") на основе собственного аутентичного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 381 "Технические средства для инвалидов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2015 г. N 2184-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 24415-1:2009 "Наконечники вспомогательных средств для ходьбы. Требования и методы испытания. Часть 1. Трение наконечников" (ISO 24415-1:2009 "Tips for assistive products for walking - Requirements and test methods - Part 1: Friction of tips", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Предисловие
Международная организация по стандартизации (ИСО) является всемирной федерацией национальных организаций по стандартизации (комитетов-членов ИСО). Разработка международных стандартов обычно осуществляется Техническими комитетами ИСО. Каждый комитет-член, заинтересованный в деятельности, для которой был создан Технический комитет, имеет право быть представленным в этом комитете. Международные правительственные и неправительственные организации, имеющие связи с ИСО, также принимают участие в работах. ИСО работает в тесном сотрудничестве с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации в области электротехники.
Международные стандарты разрабатываются в соответствии с правилами, установленными в Директивах ИСО/МЭК, часть 2.
Основная задача Технических комитетов состоит в подготовке международных стандартов. Проекты международных стандартов, одобренные Техническими комитетами, рассылаются комитетам-членам на голосование. Их опубликование в качестве международных стандартов требует одобрения, по меньшей мере, 75% комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы этого документа могут быть объектом патентных прав. ИСО не должна нести ответственность за идентификацию какого-либо одного или всех патентных прав.
ИСО 24415-1 был подготовлен Техническим комитетом ИСО/ТС 173 "Технические средства помощи для лиц с ограничениями жизнедеятельности".
ИСО 24415 состоит из следующих частей под общим наименованием "Наконечники для вспомогательных средств для ходьбы. Требования и методы испытания":
- часть 1. Трение наконечников.
След часть находится на стадии подготовки:
- часть 2. Долговечность наконечников для костылей.
Введение
Трение наконечников на нижней части вспомогательных средств для ходьбы является одной из важнейших характеристик, обеспечивающих безопасность пользователя. Трение между наконечником и поверхностью ходьбы представляет собой экстраординарный по значимости фактор, который определяет возможность уверенного движения.
Наконечники используют на многих различных вспомогательных устройствах для ходьбы, включая трости, палки для ходьбы, костыли, ходунки, ходунки на колесиках и столики-ходунки, их изготавливают различных размеров, из различных материалов, в зависимости от средств, с которыми их применяют. На рынке представлены также наконечники с нижней частью разных форм для специальных средств.
При методе испытания на трение по настоящему стандарту используют наконечники оригинальной формы. В реальной ситуации на передвижение могут влиять не только характеристики трения в чистом виде, но также форма и структура нижней поверхности наконечника относительно поверхности ходьбы.
Настоящий стандарт устанавливает испытание, с помощью которого измеряют силу трения на самом устройстве, с целью удостовериться в том, что используют наконечники с необходимыми характеристиками трения, а также результаты испытания помогают исключить из использования наконечники с неприемлемыми характеристиками трения.
1 Область применения
Настоящий стандарт устанавливает требования и методы испытания, относящиеся к трению между наконечниками вспомогательных средств для ходьбы и поверхностью ходьбы. Настоящий стандарт не применим к наконечникам, изготовленным для специальных целей. Требования и метод испытания основаны на применении наконечников для обычной ходьбы по сухой и ровной поверхности.
Пример 1 - Примерами вспомогательных средств для ходьбы являются палки для ходьбы, локтевые костыли, костыли с подлокотниками, вспомогательные костыли, ходунки, ходунки на колесиках и столики-ходунки.
Пример 2 - Примером специальных целей является хождение по льду и/или снегу.
2 Нормативные ссылки
Следующие документы являются необходимыми для применения настоящего стандарта. Для датированных ссылок применимо только указанное издание. Для недатированных ссылок применимо последнее издание ссылочного документа (со всеми изменениями).
ИСО 9999 Вспомогательные средства для людей с ограничениями жизнедеятельности. Классификация и терминология (ISO 9999, Assistive products for persons with disability. Classification and terminology)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 наконечник (tip): Часть вспомогательного средства для ходьбы, которая контактирует с поверхностью ходьбы.
См. рисунок 1.
1 - наконечник
Рисунок 1 - Наконечники
3.2 испытательный путь (test track): Поверхность, относительно которой испытывают наконечник.
3.3 скорость испытания (test velocity): Относительная скорость между наконечником и испытательным путем.
3.4 сила трения (frictional force): Сила, необходимая для перемещения испытательного пути и наконечника относительно друг друга force.
3.5 фиксируемая сила трения (frictional force to be recorded): Значение силы трения, определяемое при испытании.
См. приложение A.
3.6 сила осевой нагрузки (axial loading force): Сила, действующая на наконечники вдоль продольной оси нагрузочного стержня.
3.7 температура испытания (temperature of test): Температура наконечника, испытательного устройства и окружающей среды.
4 Требования
Минимальная сила трения при испытании согласно 6.3 должна быть не менее 25 Н.
5 Испытательное устройство
5.1 Испытательный прибор
Испытательный прибор состоит из испытательного пути, механизма силовой нагрузки, тягового механизма и регистрирующей системы. Наконечник и путь должны перемещаться относительно друг друга линейно, тогда как наконечник находится на испытательном пути и применяется осевая нагрузка. Принцип работы испытательного устройства показан на рисунке 2, а дополнительная информация приведена в приложении B.
--------------------------------
<a> Направление движения.
<b> Сила осевой нагрузки.
1 - испытательный путь; 2 - наконечник;
3 - механизм силовой нагрузки
Рисунок 2 - Схема нагрузки
